ЛР2 ЭД
.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра ФЭТ
отчет
по лабораторной работе №2
по дисциплине «Электродинамика»
Тема: МИКРОПОЛОСКОВЫЕ ЛИНИИ ПЕРЕДАЧИ
Студенты гр. 5207 |
|
Иванов А.Д. |
|
|
Савин Б.С. |
|
|
Кремнев Д.Д. |
|
|
Зеленова И.С. |
Преподаватель |
|
Дроздовский А.В. |
Санкт-Петербург
2017
Цель работы: исследование МПЛ и МПР на их основе. Приобретение практических навыков работы с генератором качающейся частоты в комплексе с индикатором КСВН и ослаблений.
-
Схемы измерений
-
Теоретическая часть
Микрополосковая линия (МПЛ) (рис. 2.1, а) – это двухпроводная полосковая линия с поперечным сечением в виде параллельных прямых, имеющая одну плоскость симметрии, параллельную направлению распространения энергии (на рис. 2.1, а: 1 – проводящая полоска, 2 – экран (земляной электрод), 3 – подложка из диэлектрика). МПЛ – в настоящее время наиболее широко применяемая СВЧ-линия передачи при разработке миниатюрных устройств СВЧ. Основным типом в МПЛ является квазиТЕМ-волна, однако могут быть возбуждены и волны высших типов. Одной из важнейших характеристик МПЛ является волновое сопротивление, определяемое геометрическими размерами линии и диэлектрической проницаемостью подложки. Для полосок нулевой толщины (t/h→0)
при соотношении w/h<1
при соотношении w/h>1
где t – толщина микрополска, h-толщина д/э, w – ширина микрополска, - эффективная д/э проницаемость. В статическом случае
Следует отметить, что эффективная диэлектрическая проницаемость определяется распределением энергии распространяющейся электромагнитной волны между диэлектрической подложкой с относительной проницаемостью εr и воздушным пространством. Соответственно, значения εэф лежат в пределах от εr до 1.
Анализ показывает, что увеличивается с ростом частоты от при до при . Для частот менее 10 ГГц мало отличается от .
Одним из простейших и, в то же время, важнейших элементов СВЧ схем на основе МПЛ является микрополосковый резонатор (МПР), представляющий собой отрезок МПЛ резонансной длины l. По конструкции МПР делятся на замкнутые (например, кольцевой), а также короткозамкнутые и разомкнутые на конце. Короткозамкнутые на концах МПР используются редко из-за технологических трудностей обеспечения короткого замыкания между проводниками МПЛ. На рис.3 показаны примеры линейного разомкнутого на концах МПР (а) и кольцевого МПР (б). Основными характеристиками резонатора являются резонансная частота и добротность Q. Экспериментально эти характеристики могут быть получены из измерения характеристик передачи резонатора. Резонансная частота МПР определяется длиной резонатора l и диэлектрической проницаемостью подложки. Для линейного резонатора
,
где с – скорость света в вакууме, – эффективная диэлектрическая проницаемость, n = 1,2,… – число полуволн, укладывающихся на длине резонатора.
Нагруженная добротность резонатора определяется как
,
где – ширина резонансной кривой, измеренная по уровню 3 дБ от максимума. Для МПР характерны невысокие величины добротности (100 – 500 ). Основные преимущества МПР – миниатюрность, совместимость с линиями передачи СВЧ и активными планарными элементами (диодами, транзисторами и т.д.).
Описание экспериментальной установки.
Для измерения длины волны в МПЛ используется измерительная линия. Блок – схема показана на рис.2. Микрополосковая измерительная линия представляет собой МПЛ в металлическом экране, по которому скользит каретка зонда, связанная с измерительной линейкой. Для измерения характеристик микрополоскового резонатора используется панорамный измеритель КСВ и ослаблений – прибор, предназначенный для наблюдения на экране и измерения частотных зависимостей КСВ и ослаблений (модуля коэффициента передачи). Прибор обеспечивает измерение КСВ в пределах от 1,0 до 6,0. Прибор обеспечивает измерение коэффициента передачи четырехполюсников от 0 до –40 дБ. Частотный диапазон прибора от 1 ГГц до 10 ГГц (со сменными СВЧ блоками).
Схема измерительной установки в режиме измерения КСВ и характеристики передачи показана на рис.1(а) и (б) соответственно.
Панорамный измеритель КСВ состоит из следующих основных блоков и узлов: генератора качающейся частоты 1, индикатора КСВ и ослаблений 2 и блока направленных ответвителей 3, 4, 5 с детекторами 8. Принцип действия панорамного измерения КСВ состоит в следующем. Генератор СВЧ 1 вырабатывает СВЧ колебания с частотой, изменяющейся по пилообразному закону. Значения начальной и конечной частот устанавливаются ручками “” и “”. Мощность СВЧ поступает на блок направленных ответвителей 3. Направленный ответвитель 3 ответвляет часть мощности, пропорциональную падающей мощности и направляет в детектор 6. Направленный ответвитель 4 ответвляет часть отраженной от объекта исследования 7 мощности и направляет в детектор. Сигналы, соответствующие величинам падающей и отраженной мощностей, после детектирования подаются в индикаторный блок. В индикаторном блоке производится усиление и сравнение двух сигналов. В результате выделяется отношение и подается на индикатор. При изменении частоты на экране появляется зависимость от частоты. Для удобства измерений шкала индикатора проградуирована в единицах КСВ и переключается при изменении пределов измерений переключателем «Пределы». Механический визир шкалы и совмещенный с ним электронный визир, представляющий собой светящуюся линию на экране индикатора, перемещается с помощью ручки «Отсчет».
Блок-схема установки для измерения частотной зависимости коэффициента передачи показана на рис.1 (б). Направленный ответвитель 5 ответвляет часть мощности, прошедшей через исследуемый элемент СВЧ тракта 7, и направляет в детектор. Поступившие в индикаторный блок 2 сигналы, соответствующие мощности падающей и прошедшей волн, обрабатываются в блоке 2, в результате чего на экране индикатора наблюдается АЧХ исследуемого элемента СВЧ тракта.
-
Обработка измерений
А) Измерение характеристик микрополоскового резонатора в режиме измерения передачи
f0=3,365 ГГц
f1=3,354 ГГц
f2=3,378 ГГц
Q = f0/(f2-f1)= 3,365/(3,378-3,354)=140

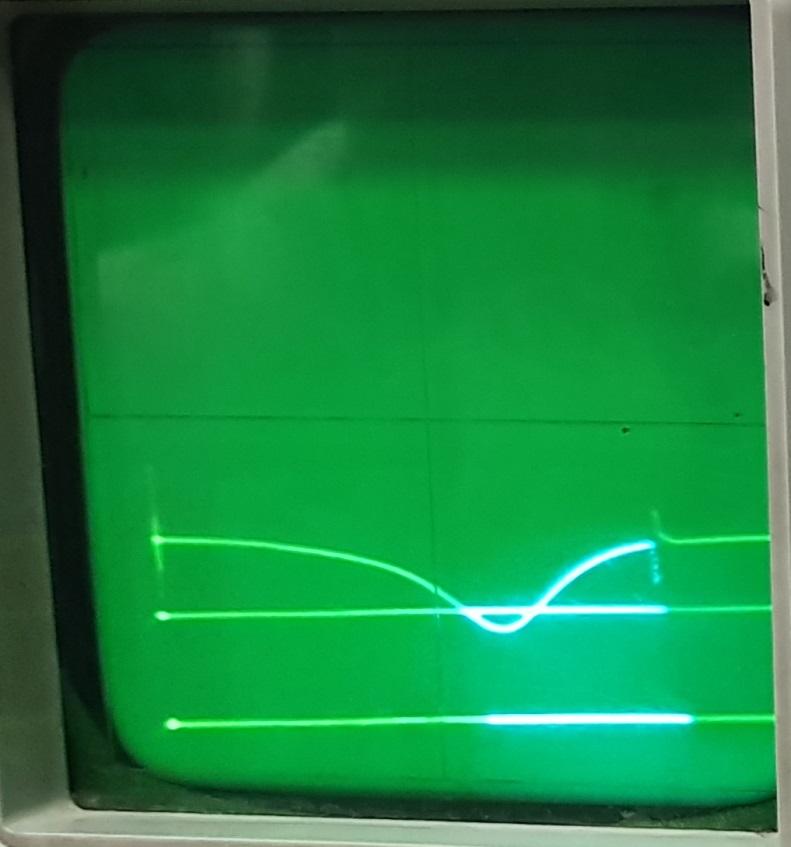

Рисунок 4 - АЧХ микрополоскового резонатора в режиме измерения передачи
Длина полоска резонатора L=15мм
Толщина подложки d=0,1 мм
Б) Измерение характеристик микрополоскового резонатора в режиме измерения КСВ.
f0=3,367 ГГц
f1=3,356 ГГц
f2=3,377 ГГц
Q = f0/(f2-f1)= 3,367/(3,377-3,356)=160
Рисунок 5 - АЧХ микрополоскового резонатора в режиме измерения КСВ
В) Результаты исследования МПЛ.
, где мы подогнали так, чтобы теоретический график и экспериментальные данные максимально совпали
Таблица 1 - Расчет длины волны и волнового числа
f, ГГц |
х1, см |
х2, см |
х3, см |
λ, см |
λтеор, см |
k, см-1 |
kтеор, см-1 |
4 |
2,5 |
3,7 |
5,1 |
2,6 |
2,795 |
2,417 |
2,248 |
3,7 |
2 |
3,6 |
5,2 |
3,2 |
3,022 |
1,963 |
2,079 |
3,4 |
1,6 |
3,2 |
4,8 |
3,2 |
3,288 |
1,963 |
1,911 |
3,1 |
0,9 |
2,8 |
4,7 |
3,8 |
3,607 |
1,653 |
1,742 |
2,95 |
1,5 |
3,5 |
5,3 |
3,8 |
3,790 |
1,653 |
1,658 |
2,8 |
2,2 |
4,4 |
6,3 |
4,1 |
3,993 |
1,532 |
1,574 |
2,65 |
0,9 |
3 |
5 |
4,1 |
4,219 |
1,532 |
1,489 |

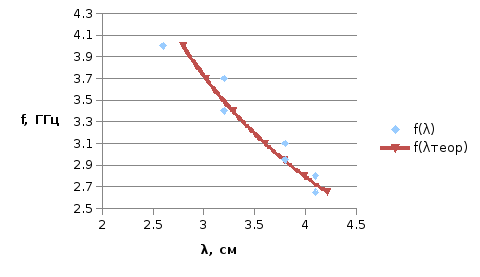

Рисунок 6 - График зависимости длины волны от частоты в МПР

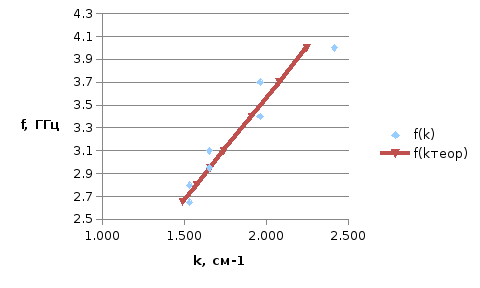

Рисунок 7 - Закон дисперсии для МПР
Вывод: в работе мы получили экспериментальное на основе измерения резонансной частоты и длины резонатора. Экспериментальный и теоретический закон дисперсии совпадают при . Данное значение отклоняется на 18.5% от теоретического. Это можно объяснить тем, что длина резонатора измерялась линейкой, которая не может обеспечить достаточной точности.
Для МПР характерны относительно невысокие значения добротности (100…500), в нашем случае она не выходит за эти рамки (Q=140), исходя из чего можно сделать вывод, что МПР в хорошем состоянии.
