- •Важнейшие понятия предмета «Безопасность жизнедеятельности»: среда обитания, деятельность, опасность, риск и безопасность.
- •Аксиома о потенциальной опасности деятельности
- •Виды опасностей и опасных производственных факторов, рассматриваемых при изучении предмета «Безопасность жизнедеятельности».
- •2) Химические опасные производственные факторы подразделяются на следующие группы:
- •Риск, приемлемый риск, мотивированный и немотивированный риск, изучаемые в предмете «Безопасность жизнедеятельности».
- •Безопасность, схема безопасности жизнедеятельности изучаемые в предмете «Безопасность жизнедеятельности».
- •Три условия (задачи) обеспечения безопасности конкретной производственной деятельности.
- •Основные принципы организации системы безопасности жизнедеятельности.
- •Какие воздействия оказывает электрический ток, проходя через тело человека?
- •К чему приводит многообразие воздействий электрического тока на организм человека?
- •1. Местные электротравмы:
- •2. Общий электротравмы
- •От каких факторов зависит степень опасного и вредного воздействия на человека электрического тока?
- •Сопротивления тела человека, схема замещения, значение.
- •Пороговые значения ощутимого, неотпускающего, фибрилляционного токов, протекающих через тело человека.
- •Путь протекания электрического тока через тело человека, опасность для различных схем протекания тока.
- •Пребывание человека в электрическом поле, формула для расчёта допустимого время пребывания людей в эп при уровне напряженности от 5 до 20 кВ/м.
- •Системы тn-с, тn-s, тn-с-s, it, тt (схемы).
- •Ток, проходящий через тело человека, при 2х фазном прикосновении (схема подключения, формула).
- •Ток, проходящий через тело человека, при однофазном прикосновении в 2-х проводной сети изолированной от земли (схема подключения, формула).
- •Ток, проходящий через тело человека, при однофазном прикосновении в однофазной двухпроводной сети с заземлённым проводом (схема подключения, формула).
- •Ток, проходящий через тело человека, при однофазном прикосновении в 3-х фазной сети с заземлённой нейтралью (схема подключения, формула).
- •Ток, проходящий через тело человека, при однофазном прикосновении в 3-х фазной сети с изолированной нейтралью (схема подключения, формула).
- •Замыкания на корпус в электроустановках. Сравнение опасности поражения электрическим током человека в зависимости от расстояния до заземлителя.
- •Замыкания на землю в электроустановках. Сравнения опасности поражения электрическим током человека в зависимости от расстояния до места замыкания.
- •Классификация электроустановок и помещений на энергетических предприятиях.
- •Меры защиты от прямого прикосновения в электроустановках.
- •Меры защиты при косвенном прикосновении в электроустановках.
- •Принцип действия защитного заземления на примере сети до 1 кВ с изолированной нейтралью.
- •Замыкание фазы на землю в 3-х фазной четырёхпроводной сети до1 кВ с изолированной нейтралью.
- •Замыкание фазы на землю в 3-х фазной четырёхпроводной сети до 1 кВ с заземлённой нейтралью.
- •Замыкание фазы на корпус при обрыве нулевого защитного проводника в сети без повторного и с повторным заземлением нулевого защитного проводника.
- •Принцип действия однофазного узо (схема).
- •Классификация средств защиты, используемых в электроустановках.
- •Основные и дополнительные изолирующие электрозащитные средства, используемые в электроустановках.
- •Штанги изолирующие, используемые в электроустановках. Назначение, порядок применения, сроки испытаний.
- •Клещи изолирующие, используемые в электроустановках. Назначение, порядок применения, сроки испытаний.
- •Указатели напряжения. Классификация, принцип работы, порядок использования в электроустановках.
- •Обувь специальная диэлектрическая. Назначение, порядок применения, сроки испытаний.
- •Инструмент ручной изолирующий. Назначение, порядок применения в электроустановках, сроки испытаний.
- •Заземления переносные. Назначение, выбор сечения, порядок применения в электроустановках.
- •Плакаты и знаки безопасности, используемые в электроустановках. Классификация, порядок применения.
- •Правила по охране труда при эксплуатации электроустановок. Оперативное обслуживание электроустановок.
- •Порядок и условия производства работ в действующих электроустановках.
- •Организационные мероприятия по обеспечению безопасного проведения работ в электроустановках. Ответственные за безопасное проведение работ в электроустановках.
- •Выдающий наряд и ответственный руководитель, их права и обязанности.
- •Допускающий и производитель работ, их права и обязанности.
- •Порядок организации работ в электроустановках по нарядам и распоряжениям.
- •Подготовка рабочего места и допуск к работе в электроустановках.
- •Надзор при проведении работ в электроустановках. Изменения в составе бригады.
- •Перевод на другое рабочее место. Оформление перерывов в работе и повторный допуск к работе в электроустановках.
- •Оформление окончания работы в электроустановках по нарядам.
- •Технические мероприятия, обеспечивающие безопасность работ в электроустановках со снятием напряжения.
- •Отключения и вывешивание запрещающих плакатов при выполнении технических мероприятий по обеспечению безопасности работ в электроустановках.
- •Проверка отсутствия напряжения при выполнении технических мероприятий по обеспечению безопасности работ в электроустановках.
- •Установка заземления при выполнении технических мероприятий по обеспечению безопасности работ в электроустановках.
- •Ограждение рабочего места, вывешивание плакатов при выполнении технических мероприятий по обеспечению безопасности работ в электроустановках.
-
Меры защиты от прямого прикосновения в электроустановках.
1) Основная изоляция - это изоляция токоведущих частей обеспечивающая защиту персонала от прямого прикосновения. Основная изоляция может удалена, только методом разрушения.
2) Ограждения и оболочки - защитные устройства предназначенные для предотвращения прикосновения или приближения людей к токоведущим частям, находящимся под напряжением. Ограждения и оболочки могут удаляться только специальным инструментом и электротехническим персоналом.
3) Барьеры - предназначены для защиты электротехнического персонала от случайного прикосновения к токоведущим частям находящимся под напряжением. Для удаления и установки барьеров не требуется специальный инструмент, они устанавливаются как правило персоналом электротехническим. Барьеры как правило выполнены из изоляционного материала.
4) Размещение вне зоны досягаемости. Размещение электрооборудования и открытых токоведущих частей вне зоны досягаемости, применяется для защиты людей от прямого прикосновения к токоведущим частям в электроустановках до 1 кВ. Для электроустановок до 1 кВ расстояние между доступными одновременно прикосновению к токоведущим частям должно быть не менее 2.5 м.

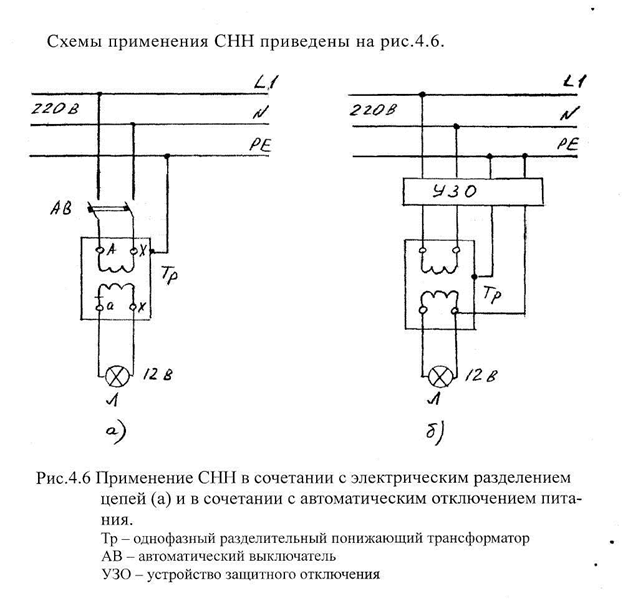

5) Применение сверхнизкого малого напряжения для защиты от прямого и косвенного прикосновения. Сверхнизкое напряжение не превышает 50 В переменного и 120 В постоянного тока.
6) Безопасные разделительные трансформаторы – разделительный трансформатор, предназначенный для питания цепей сверхнизким напряжением (первичная обмотка которого отделена от вторичной обмотки при помощи защитного электрического разделения цепей).
-
Меры защиты при косвенном прикосновении в электроустановках.
1.Защитное заземление.
2.Автоматическое отключение питания (зануление).
3.Уравнивание потенциалов, от 1000В
4.Выравниение потенциалов.
5.Двойная или усиленная изоляция.
6.Сверхнизкие напряжения.
7.Защитное электрическое разделение цепей.
8.Применение изолирующих площадок, зон помещений.
Применяется при напряжении 50 В – переменного тока, 120 В – постоянного тока.
В помещениях с повышенной опасностью 6В – переменного тока ,15В – постоянного тока.
1) Заземление - называется преднамеренное электрическое соединение, какой либо точки сети электроустановки или оборудования заземляющим устройством.
- Заземление молниезащит - это предномеренное соединения молниеприёмников и разрядников в цепях отвода от них токов молний в землю
- Защитное заземление- преднамеренное электрическое соединение с землёй или заземляющим устройством не токоведущих частей, которые могут оказаться под напряжением в следствии замыкания на корпус
- Защитное зануление в электрических установках до 1 кВ- называется преднамеренное соединение открытых проводящих частей с глухозаземлённой нейтралью
1) Выносное заземляющее устройство- характеризуется тем, что заземлитель вынесен за пределы площадки на которой размещено оборудование. Такие устройства можно использовать в электроустановках до 1 кВ с небольшими токами замыкания на землю
2) Контурное заземляющее устройство- характеризуется тем, что электроды заземлителя размещаются по контуру(периметру) и внутри площадки, где размещено оборудование. В качестве горизонтального заземлителя используется металлическая полоса.
В качестве вертикальных электродов используют стальные трубы 50-60 мм диаметра или угловую сталь уголок от 40 до 60 мм.
Глубина вертикальных электродов от 2,5 до 5 м. В качестве горизонтальный заземлителей используют проложенные в земле водопроводные металлические трубы за исключением труб с горючими жидкостями или газами.
