2 Этап. Фаска 1,6х45º под резьбу.

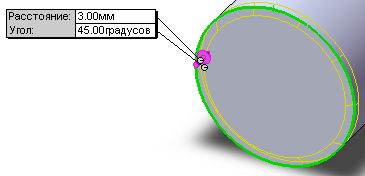

Фаска создается командой - Фаска, которая находится на инструментальной панели Элементы. После вызова команды откроется диалоговое окно и картинка, где задается угол фаски - 45º и ее высота-1,5 мм. ОК.
Так как высота фаски зависит от шага резьбы, то она выбирается из Таблицы 1 Приложения.
Рис 6
Настройка резьбы. В основном меню откройте Вставка, щелкните на строчке Примечание и мышкой, захватив команду Резьба, переместите на панель инструментов. |
3 этап. Создание резьбы. На чертежах Резьба изображается условно тонкой линией проведенной приблизительно из середины фаски на главном изображении и ¾ окружности на втором изображении. В СГМ SolidWorks она также изображается условно как на моделях, так и на чертежах.
Щелкните мышкой по команде , откроется диалоговое окно Условное изображение резьбы.
Укажите мышкой круговую кромку модели, где необходимо вставить условное изображение резьбы
Укажите длину резьбы, выбрав в Настройке резьбы требуемую строчку - На заданное расстояние (14 мм) и - внутренний диаметр (Ø24,5).
ОК.
Диаметр резьбы, внутренний диаметр резьбы и шаг необходимо взять из Таблицы 2,3. Приложения.
Построение элементов от левой базовой плоскости до шестигранника
4 этап. Цилиндр под нарезание резьбы Размер цилиндра под резьбу выбирается Ø36 и длиной 48 мм. .
5 этап. Проточка Размер проточки – Ø 33,8 , ширина – 2,5 мм.
При построении проточки создается эскиз проточки, а потом объемное изображение методом - Повернутый вырез.
6 этап. Фаска под резьбу. Угол фаски задается - 45º .
7 этап. Цилиндрический участок Размер цилиндрического участка – Ø 32, глубина -14 мм.
8 этап. Фаска под резьбу - 45º.
9 Этап. Ниппельный конус.
Угол конуса стандартный. Для внешнего исполнения ниппеля -74º,
При построении ниппельной поверхности задается Ø20 на базовой плоскости и половина стандартного угла – 37º (угол между образующей конуса и осевой).
10 этап. Резьба. Для изображения резьбы в диалоговом окне Настройка резьбы выбирается строчка До следующего. ОК.
11 этап. Фаски шестигранника. Фаску можно создать несколькими путями. Необходимо задать угол фаски - 30 º, диаметр D1=0,9-0,95 S (S - размер под ключ, выбирается из Таблицы 4 Приложения). (В данном случае Ø38).
12 этап. Шестигранник. При построении эскиза шестигранника в диалоговом окне указывается диаметр описанной окружности, а при создании модели указать Переставить сторону для выреза.
13 этап. Внутренние отверстия. Деталь будет закончена после создания внутренних отверстий; Ø16 , проходящей через весь штуцер и Ø 20, длиной 30 мм.
.
Для того, чтобы посмотреть внутренние отверстия в модели сделайте разрез.
Выбор материала детали
При создании объемной модели детали имеется возможность указать материал, из которого она изготавливается. В СГМ SolidWorks при задании материала детали автоматически определяется ее вес. Для того чтобы задать материал надо наДереве конструировании детали щелкнуть правой кнопкой мыши на строку . В появившемся окне Редактировать материал выбирается нужный сплав, например, Простая углеродистая сталь.
Для получения массовых характеристик детали с заданным материалом в меню на панели открывается команда - Инструменты. В выпадающем окне указывается строка Массовые характеристики и в ней представлена строка с массой данной детали.
Так как в СМГ SolidWorks после создания модели из определенного материала выдается вес детали, а в дальнейшем вес всей сборки, в которую входит эта деталь, то вес детали или сборки можно записать в Основной надписи в раздел Масса.
Сохранение детали. Сохраните деталь как «Штуцер».
