1.2. Настройка шаблонов и параметров для оформления чертежей

1.2.1. Настройка шаблонов

Как правило, перед созданием чертежа настраиваются параметры формирования и оформления чертежа и создаются шаблоны. Это

После этого их запоминают и сохраняют.

Форматы. В системе Solid­Works чертежи выполняются по международному стандарту ISO, а в России по ЕСКД (Единая система конструкторской документации). Чтобы выполнять чертежи в соответствии с ГОСТ, рекомендуется установить в СМГ SolidWorks шаблоны форматов чертежей по ГОСТ 2.301-68 от А0 до А4 с основными надписями.

Шаблоны устанавливаются из папки Templatts, расположенной в корневом каталоге прилагаемого компакт диска. Просто откройте ее и запустите файл Setup. Exe. Форматки с основными надписями и спецификациями будут автоматически добавлены в каталог шаблонов Solid­Works.

1.2.2. Настройка параметров чертежа

Настройка параметров формата. Создание чертежа в системе СГМ Solid­Works начинают с выбора определенного формата. После открытия нового файла и шаблона - Двухмерный технический рисунок, или активирования - Создать чертеж детали/ сборки, находящийся на панели Стандартная, сразу появляется диалоговое окно Формат листа/Размер.

В окне Стандартный размер листа вначале перечислены шаблоны форматов, выполненные по международному стандарту ISO, а затем по ЕСКД. Укажите формат на котором будете создавать чертеж, например ЕSКD_ А4_1 или А4 лист 1 (книжный).

Если же Вы пользуетесь нестандартным листом, то установите переключатель в окошке Пользовательский размер листа и задайте ширину и высоту чертежа в миллиметрах.

Настройка параметров чертежа. Откройте в основном меню Инструменты │ Параметры. Появится диалоговое окно - Настройки пользователя и Свойства документа.

Из предложенного перечня параметров выбираете те, которые Вам необходимы и отмечаете их галочками или наоборот убираете их.

Настройка пользователя.

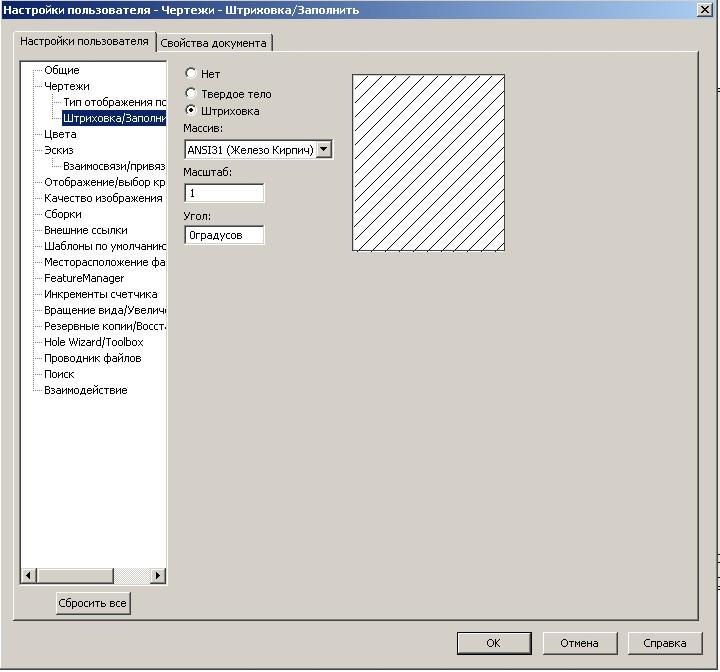

В Настройке пользователя в разделе Чертежи укажите строку Штриховка/ Заполнение и проверьте правильность установки штриховки сплава или металла в окне Массив

Свойств документа.

Рекомендации по настройке

СтрокаОформление,

Подстрока Размеры. В диалоговом окне отобразить вторую наружную стрелку и выберите стиль стрелки, поставив галочку в квадратике.

Подстрока Заметки. В окне Граница поставьте Нет.

Подстрока Шрифты для примечаний. В окне Тип примечания для каждого вида Заметки выбираются свои параметры: Шрифт: GOST Common, Начертание - жирный курсив, а высоту цифр и букв в соответствии с требования оформления чертежа. После установки параметров шрифтов по каждому пункту подстроки закройте диалоговое окно ОК

Подстрока Метки видов. Для того чтобы на чертежах не появлялись слова Местный вид, Разрез или М (масштаб) уберите в окнах Местный вид, Вспомогательный вид, Разрез галочки в квадратах Стандарт, а в окнах Имя, Масштаб выберите «None».

ПодстрокаТолщина линий. Устанавливаем только в окне Толщина основной линии – Толстая. ОК

Закрыли настройку параметров чертежа.
