3.5. Текстовые пояснения на чертежах

Текстовые пояснения на чертежах литой детали делаются над

основной надписью наклонным шрифтом №7 .

Обычно пишут;

1. *Размер для справок

2. Шероховатость фасок

3. Литейные радиусы 1..3 мм

4. Формовочные уклоны по ГОСТ 1832-78

Сохранение чертежа. Чертеж сохранить как «Чертеж Качалки».

Задания для самостоятельной работы представлены в Приложении 3

3. Создание чертежа по электронной модели фрезерованной детали типа «Качалки»

Качалка – деталь, предназначенная для жесткой проводки систем управления самолетом. Особенностью«Качалки» является симметричность относительно срединной плоскости детали и наличие трех отверстий; два для тяги и одно для установки подшипника.

Задание. Построить объемную модель фрезерованной де­та­ли типа «Качалки», создать ее чертеж с размерами, с проставленными значками шероховатости, текстовыми пояснениями.

Анализ детали «Качалки». Деталь типа «Качалки» изготавливают из литьевых или листовых заготовок с последующим фрезерованием плоскостей и сверлением отверстий.

Алгоритм построения чертежа фрезерованной детали «Качалка» по ее объемной модели:

Запуск программы

4.1. Создание объемной модели детали типа «Качалка» по его эскизу

4.2. Создание чертежа фрезерованной детали типа «Качалки»

4.2.1. Формирование чертежа фрезерованной детали типа «Качалки»

4.2.1.1. Построение видов.

4.2.1.2. Построение разрезов и сечений

4.2.2. Простановка размеров

4.2.3. Простановка значков шероховатости

4.2.4. Текстовые пояснения на чертеже

Сохранение чертежа.

Запуск программы. Войдите в Программу, щелкнув мышкой по , откройте новый файл , укажите шаблон Деталь. ОК.

4.1. Создание объемной модели детали типа «Качалки» по его эскизу

(полный)

Построение эскиза Качалки и ее модели будем проводить максимально приближенно к технологии ее изготовления, т.е. создания эскиза формы элемента, а затем удалением (фрезеровкой) металла.

1 этап. Построение внешней формы объемной модели

Построение внешней формы эскиза Построение объемной модели

Построение эскиза детали. При построении эскиза исходную -точку необходимо поместить в центр одной из окружностей.

2 этап. Построение объемной модели фрезеруемых плоскостей

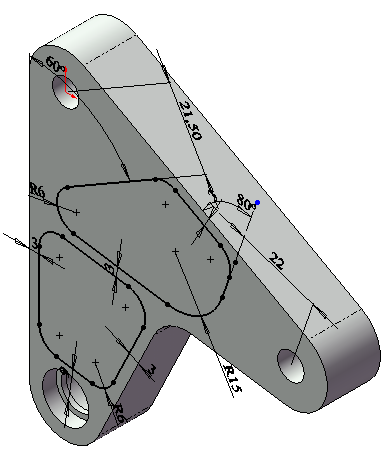

Построение эскиза формы фрезеруемых плоскостей

Построение объемной модели

фрезеруемых плоскостей

Выбирается плоскость построения эскиза, вид, и строится эскиз. При построении модели выбираетсяВытянутый вырез на заданное расстояние.

Построение эскиза фрезеровки на другой стороне модели.

После того как сделан эскиз формы фрезеровки и его объемная модель на одной стороне переходим к построению эскиза на другой стороне.

На Дереве Конструирования укажите знак + у операции,высвечивается словоЭскиз. По этой строчке щелкаете правой кнопкой мыши и в выпадающем окне активируется строчка Отобразить. На другой стороне детали появляется зеленый контур фрезеровки. Для того чтобы контур стал серым, щелкается левой кнопкой мыши.

Выбирается вторая плоскость качалки, на которой будите отображать контур фрезеровки, активируете ее, (она окрасится в зеленый цвет), и обводите контур эскиза.

Создание объемной модели фрезеровки. Активируйте команду , задайте Вырез вытянуть на 6,5 мм.

Скругления кромок. Входим в команду - Скругления и активируем плоскости т.к. радиус скругления везде одинаков. То же самое делаем на другой стороне.

Скрытие кромок. На детали будут видны линии перехода поверхностей (кромки). Чтобы убрать их, удерживая клавишу Ctrl, выберите кромки, которые нужно скрыть, затем щелкните правой кнопкой мыши по полю чертежа и в выпадающем контекстном меню выберите строку Скрыть кромку. Кромки исчезнут.

Для этого активируйте Эскиз на Дереве Конструирования и щелкните правой кнопкой мыши по полю чертежа. В выпадающем окне укажите Скрыть эскиз. Эскиз исчезнет.

3 этап. Построение пазов

Построение эскиза пазов Построение объемной модели пазов

Построение эскиза. Строим эскизы пазов на серединной плоскости детали. Одна из сторон, которых замкнутого эскиза параллельна и находится на расстоянии 4 мм.

Построение объемной модели пазов. Вырезаем пазы от средней поверхности, активируя команду , при этом задаем - вытянуть и ширину пазов 8 мм. от средней плоскости.

Скругления оснований пазов.

Со­хра­не­ние модели. Сохраните модель как «Качалка»

2. Формирование чертежа фрезерованной де­та­ли типа «Качалки»

Выбор форматки. На панели Стандартная укажите - Создать чертеж детали/ сборки. В диалоговом окне Формат листа/Размер выберите формат чертежа А3 – лист 1 (альбомная).

Настройка параметров чертежа. Настройте параметры чертежа «Качалки» и создайте его шаблон, так как это делали для формата А4. Сохраните этот шаблон в окне «Дополнительный», как Чертеж 2.

Заполнение Основной надписи. Заполните Основную надпись, учитывая то, что деталь будет третья, а, следовательно, обозначение чертежа 154.017.003.

Название чертежа – Качалка, выполняется высотой 22, В – полужирным, К – наклонным.

Для данного случая воспользуйтесь способом, когда открывается вначале формат чертежа, а потом деталь.

Откройте Файл, Новый, в диалоговом окне Новый документ Solid Works укажите - Чертеж, Дополнительный, а в открывшемся диалоговом окне Шаблоны укажите свой Чертеж 2. ОК.

Откроется Формат листа /Размер, установите А3 лист 1 (альбомный).
