1.Земляные работы
Обеспечение устойчивости земляных сооружений
Строительство сетей водоснабжения сопряжено с необходимостью выполнения больших объемов земляных работ.
Обеспечение устойчивости земляных сооружений является важнейшим требованием, предъявляемым к ним. Что бы ее обеспечить, земляные соору-жения возводят с откосами необходимой крутизны. Крутизна откоса выемки зависит главным образом от угла естественного откоса грунта. Наибольшая допустимая крутизна откосов траншей глубиной от 3 до 5м, отрываемых в нескальных грунтах выше уровня грунтовых вод, подбирается по табл. 2.1 [1], для суглинка принимается m = 1:0,59 (1:0,5-1:0,75) .
Определение размеров траншеи
Для прокладки коллектора в траншеи необходимо знать ее основные размеры – ширину, длину и глубину.
Глубина принимается по исходным данным и равна наибольшей глубине заложения коллектора на расчетном участке, Н = 3,9м.
Понизу ширину траншеи принимаем в зависимости от типа и диаметра прокладываемых труб, способ их укладки подбирается по табл. 2.4 [1]. Для чугунных водопроводных труб Ø600 ширина рассчитывается по формуле:
Вк = Dн+1; (1)
Вк – ширина траншеи по дну, м;
Dн – наружный диаметр трубы, м.
Вк = 1+0,63 = 1,63 м.
Ширина откосов траншеи рассчитывается по формуле:
b1=m*H (2)
b1=3,9*0,59=2,301 м

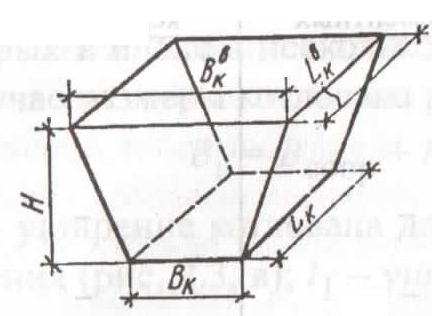

Рис. 1 Схема траншеи
Ширина траншеи поверху рассчитывается по формуле:
Вкв =Вк+2*b1 (3)
Вкв=1,63+2*2,301=6,232 м
Учитывая размеры траншеи, рассчитываем объем работ для экскаватора:
W=Fтр*L=(Вк+ Вкв)/2 *(Н-h1-h2)*L (4)
h=H- h1-h2=3,9-0,2-0,2=3,5м
W=((1,63+6,232)/2)*(3,9-0,2-0,2)*500=6880 м3
Часовая производительность экскаватора:
Gчасэк=W/Тэ (5)
Gчасэк=6880/8*10=86 м3/час
По полученной производительности подобрали эксковатор, который отроет траншею за 10 дней, с учетом продолжительность рабочей смены равной 8 часам.
ПОДБОР СТРОИТЕЛЬНЫХ МАШИН И ОБОРУДОВАНИЯ
Одноковшовые экскаваторы с гидравлическим приводом
Исходя из данных максимальной глубины траншеи равной 3,5 м, прини-мается гусеничный экскаватор, модели ЭО-3122А, оборудованный обратной лопатой с емкостью ковша 0,63м3, мощностью 59кВт и производительностью 92 м3/ч.
Рис. 2 Гидравлический экскаватор ЭО-3122А.
Технические характеристики:
Вместимость ковша 0,63 м3
Глубина копания 4,5м
Высота загрузки 3,5м
Грузоподъемное устройство
Масса чугунной трубы d=600мм составляет 324,3 кг. Принято по табл.2.2[4]
Колодец для прокладки трубопровода принимаем по табл.54.1[4]: КЦД-15 круглой формы, диаметром 1500мм.
Масса наиболее тяжелого элемента сборного водопроводного колодца составляет 940 кг – плита днища.
Максимальный вылет стрелы крана рассчитывается по формуле:
Lкр=0,5*Вк+1,2*m*H+0,5*bкр (6)
m – крутизна откоса;
Н – глубина траншеи, м;
bкр – расстояние между выносными опорами крана, предположительно выбираем 5 м (по МКП-25А [1] ).
Lкр=0,5*1,63+1,2*3,5*0,59+0,5*5=5,38 м.
Высота поъема крана:
Н=h+hтр+h1+dн+h2+h3 (7)
hтр – высота транспортного средства
h1 – высота борта транспортного средства
h2 – высота грузозахватного механизма
h3 – минимальное расстояние от крюка до полиспаста крана
Н=3,5+1,7+0,75+0,63+0,4+0,5=7,48м
По максимальному вылету стрелы, наибольшей массе элемента и высоте подъема крана принят автомобильный кран грузоподъемностью 2,9т, КС-2571А
Рис. 3 Автомобильный кран КС-2571А на шасси автомобиля ЗИЛ-431412
Выплняем проверку, Кран КС-2571А имеет расстояние между опорами 3,6м. [4] тогда:
Lкр=0,5*1,63+1,2*3,5*0,59+0,5*3,6=4,68м<5,38 м.
Делаем вывод, что выбор стелы крана удовлетворяет расчетным параметрам.
. Грузозахватное приспособление
Для подъема, перемещения и укладки труб применяется специальное грузозахватное приспособление. В данной работе принят клещевой захват марки К3 (721), для труб до 720мм.

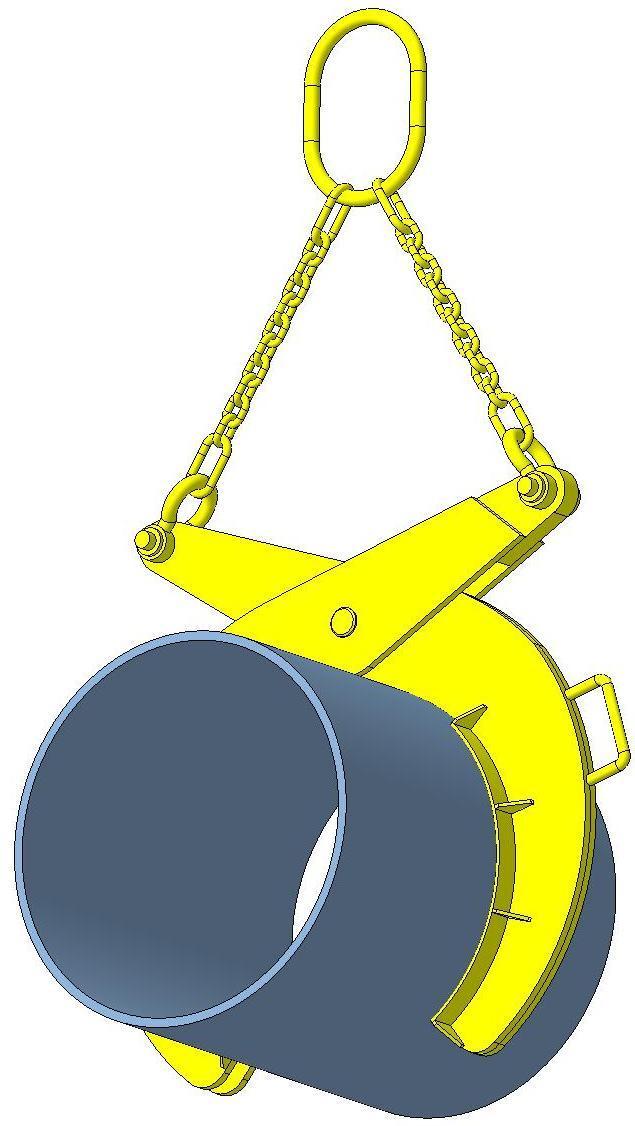

Рис. 4 Клещевой захват.
