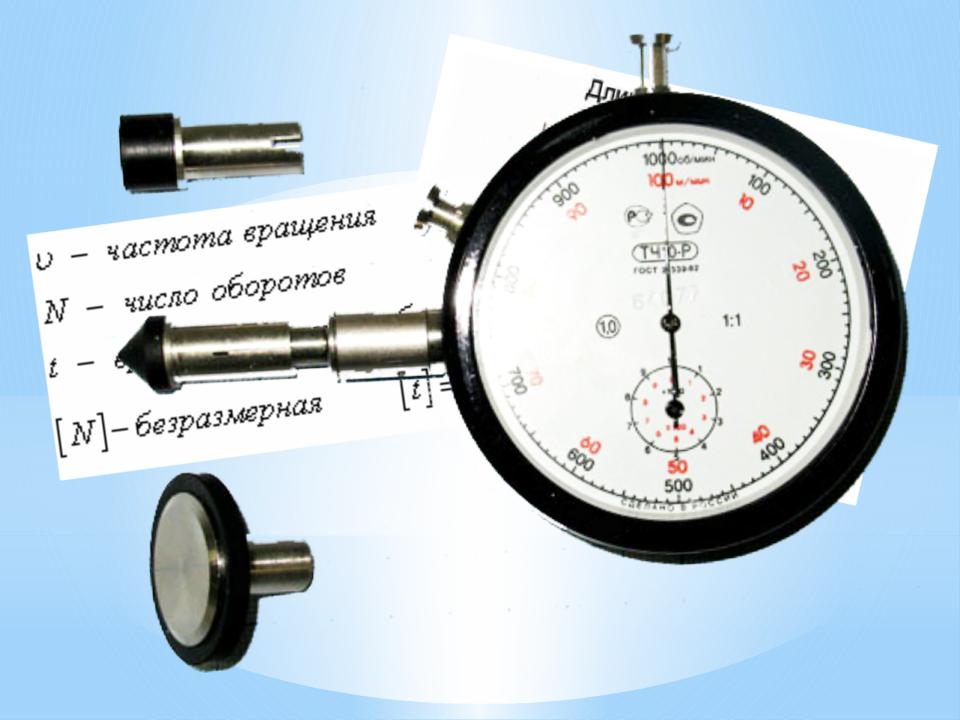

Средства
измерения
частоты
вращения
Методы измерения частоты вращения
1)Тахометры: -Механический тахометр -Магнитоиндукционные тахометры -Дистанционные
-Электрические тахометры 2)Стробоскоп и фотостроботахометр 3)Счетчик оборотов
Электрические
приборы
а) приборы, измеряющие электрическое напряжение того или иного датчика, пропорционально угловым скоростям
б) приборы, измеряющие частоту
переменного тока в датчике, пропорциональную измеряемой угловой скорости.
Тахометры
Приборы для измерения частоты вращения вала (угловой скорости) называются тахометрами. Тахометры, снабженные
регистрирующим (записывающим) устройством, - называются тахографами.
Механический тахометр
1-вращающееся кольцо 2-ось вращения 3- приводной валик
4-спиральная пружина 5-тяга 6-подвижная муфта
7-зубчатая рейка
8- стрелка прибора 9-промежуточное кольцо
10-шестерня
Магнитоиндукционные
тахометры
1-приводной вал; 2-вал; 3-постоянные магниты; 4-алюминиевый диск; 5- волосковая пружина; 6-постоянный магнит; 7-стрелка; 8-шкала; 9-алюминиевый диск; 10-ось
Дистанционные
магнитоиндукционные
тахометры
2-магнитный узел; 3- алюминиевый диск;
4-равномерная шкала; 6- магнит; 7-спиральная пружина; 8- чувствительный элемент; 11-статор датчика; 12- статор; 13- два постоянных магнита; 14- гистерезисные диски; 15-ротор
Электрические
тахометры
1- вала
2-цепной привод
3- тахогенератор постоянного тока
4- указатели – вольтметры
5- генератор переменного тока
6- стальные неподвижные полосы
7- постоянный магнит
