Подвеска автомобилей Маз-5516, 5340, Маз-6430, 64229, Маз-5440, 54323, 54329

Передняя подвеска автомобилей Маз-5516, 5340, Маз-6430, 64229, Маз-5440, 54323, 54329 показана на рисунке 17. На подвеске установлены гидравлические амортизаторы двухстороннего действия телескопического типа. Задняя пневмоподвеска двухосных автомобилей Маз-5516, Маз-5440, 5340, Маз-54323, 54329 показана на рисунке 18. Возможна установка многолистовой (рисунок 19) или малолистовой рессорной подвески. Задняя подвеска трехосных автомобилей Маз-6430, 6312, Маз-64229, 643008 - рессорно - балансирного типа (рисунок 43). Возможна установка пневмоподвески (рисунок 20). Рис.17. Подвеска передняя Маз-5516, 5340, Маз-6430, 64229, Маз-5440, 54323, 54329 1 - рессора. 2, 5 - пальцы. 3 - серьга. 4,7 - кронштейн. 6 - вал стабилизатора. 8 - стремянка, 10 - амортизатор. 11 - гайка, 12 - прокладка. 13 - подушка. 14 -  клип, 15 - гайка. Техническое обслуживание подвески Маз-5516, 5340, Маз-6430, 64229, Маз-5440, 54323, 54329 Необходимо своевременно проводить смазку пальцев крепления рессор и проверять их крепление. Необходимо также проверять взаимное расположение листов рессор, так как их продольный сдвиг может свидетельствовать о срезе центрового болта.  ДДля предупреждения среза центровых болтов своевременно подтягивать стремянки рессор: передних при выпрямленных рессорах моментом 450 - 500 Нм (45 - 50 кг/см), задних - на ненагруженном автомобиле моментом 600 - 650 Нм (60 - 65 кг/см) - для двухосных автомобилей и моментом 700 - 800 Нм  (70 - 80кг/см) - для трехосных автомобилей. Гайку 15 (рисунок 17) крепления клина 14 затягивать моментом 55 - 80 Нм (5,5 - 8 кг/см). В задней подвеске Маз-5516, 5340, Маз-6430, 64229, Маз-5440, 54323, 54329 при техническом обслуживании проверять затяжку всех болтовых соединений.  Особенно необходимо следить за креплением кронштейнов к раме автомобиля и затяжкой стремянок, а также за соединением шарниров реактивных штанг. Момент затяжки гаек 12 (рисунок 19) крепления кронштейнов балансира 700 - 800 Нм (70 - 80 кг/см), и гаек 4 крепления штанг - 450 - 500 Нм (45 - 50 кг/см), гаек 13 - 280 - 320НМ (28 32 кг/см). Перед установкой балансира на ось внутренние поверхности его очистить от грязи и смазать согласно химмотологическоп карте смазки. При установке балансира необходимо обеспечить сохранность сальника. При установке балансира затянуть гайку 7 моментом 40 50 Нм (4-5 кг/см) и стянуть ее клеммы болтом моментом 160 200 Нм (16 - 20 кг/см). Установить крышку балансира с прокладкой заливным отверстием вверх. После затяжки болтов крышек залить в балансир масло до уровня заливного отверстия и завернуть пробку. Гайку 7 (рисунок 19) затягивать моментом 200 - 220 Нм (20 - 22 кг/см). Уход за амортизатором Маз-5516, 5340, Маз-6430, 64229, Маз-5440, 54323, 54329. Периодически производить проверку надежности крепления амортизатора на автомобиле. При растяжении и сжатии амортизатор должен оказывать равномерное сопротивление: большее при растяжении и меньшее при сжатии.  Свободное перемещение его штока указывает на неисправность амортизатора. Кроме того, в исправном амортизаторе при резком растяжении и сжатии шток должен перемещаться без стуков и заеданий. Следует иметь в виду, что если до проверки амортизатор лежал в горизонтальном положении, то часть жидкости могла перетечь из рабочего цилиндра в его корпус через дроссельные пазы клапана, что приведет к потере сопротивления амортизатора. Такой амортизатор следует тщательно прокачать и, если он исправен, то его сопротивление восстановится. Периодически проверять герметичность амортизатора.  Для этого осматривать его корпус, выступающий из - под кожуха. Если амортизатор не оказывает сопротивления, что вызывает частые пробои подвески автомобиля, при возникновении течи жидкости, поломке деталей, его следует заменить. Уход за пневмоподвеской Маз-5516, 5340, Маз-6430, 64229, Маз-5440, 54323, 54329 Техническое обслуживание пневмоподвески заключается в периодическом контроле затяжки резьбовых соединений и проверке герметичности соединений. Момент затяжки гаек стремянок - 750 - 800 Нм; гаек крепления нижних накладок пневмобаллонов - 200 - 220 Нм; гаек крепления нижних кронштейнов амортизаторов - 80 - 100 Нм - для двухосных автомобилей (рис.18). Во избежание повреждения деталей пневмоподвески Маз-5516, 5340, Маз-6430, 64229, Маз-5440, 54323, 54329 запрещается движение : - При отсутствии воздуха в упругих пневматических элементах (пневмобаллонах). - При положении рамы выше, либо ниже транспортного состояния (рисунок 81). При повреждении электронной системы управления или отсутствии электропитания подача сжатого воздуха в пневмобаллоны возможна через клапаны контрольного вывода в тройниках, завернутых в верхние фланцы  пневмобаллонов.

Для подачи воздуха используется шланг для накачки шин. Подача, воздуха должна осуществляться медленно до подъема рамы на высоту соответствующую транспортному состоянию подвески. При этом подъем рамы свыше указанных пределов не рекомендуется во избежание обрыва амортизатора. Выпуск воздуха из пневмобаллонов для опускания рамы осуществляется нажатием на толкатель клапана контрольного вывода.

Момент затяжки болтов 9 (рисунок 21) - 320-360 Нм (32 - 36 кг/см), болтов 10 - 200-220 Нм (20 - 22 кг/см), гаек 11 - 450-500 Нм (45 - 50 кг/см). Рис.18. Задняя пневмоподвеска двухосных автомобилей Маз-5516, Маз-5440, 5340, Маз-54323, 54329 1 - опора (малолистовая рессора), 2 - стремянка, 3 - тяга датчика, 4 - амортизатор, 5 - пневмобаллон Рис.19. Задняя подвеска двухосных автомобилей Маз-5516, Маз-5440, 5340, Маз-54323, 54329 1 - накладное ушко рессоры: 2 - рессора: 3 - дополнительная рессора; 4 - балка заднего моста; 5 -стремянка: 6 - накладка: 7 - гайка; 8 - вал стабилизатора: 9 - кронштейн; 10 - палец; 11 - рычаг; 12 -кронштейн. Рис.20. Задняя рессорно-балансирная подвеска трехосных автомобилей Маз-6430, 6312, Маз-64229, 643008 1, 14 - штанги реактивные, 2 - рессора, 3 - стремянка, 4, 12, 13, 15 - гайки, 5 - балансир, 6 - кольцо упорное, 7 - гайка, 8 - болт. 9 - крышка, 10 - ось балансира, 11 - манжета.

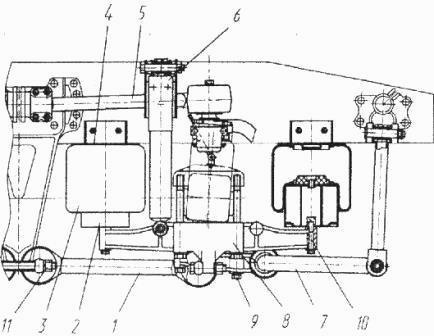

Рис.21. Задняя пневмоподвеска трехосных автомобилей Маз-6430, 6312, Маз-64229, 643008 1 - штанга реактивная; 2 - поршень; 3 - пневмобаллон; 4 - фланец; 5 - штанга; 6 - амортизатор; 7 - вал стабилизатора; 8 - балка; 9, 10 - болты; 11 – гайка
