Метод тестирования мпс статическими сигналами.

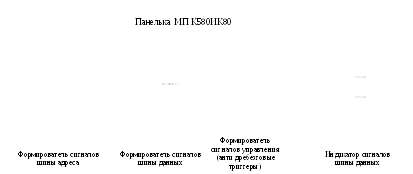

Суть метода: вместо микропроцессора в его панельку (или на системную шину устанавливается устройство, задающее в статическом режиме логические уровни сигналов системной шины для обеспечения диаграммы циклов МП (запись, чтение, прерывание) и регистрации последующей на них реакции.

Резистор 4,7К для ограничения входного тока в состоянии логического "0"

Адрес устанавливается тумблерами Т1÷Т16. Шина данных является двунаправленной, поэтому она устанавливается при чтении тумблером Т17… и отключается с помощью сигнала управления с триггера Т. Состояние шины данных индицируется светодиодами. Сигналы шины управления устанавливаются тумблерами через антидребезговые триггеры. С помощью данного устройства можно последовательно развернуть временную диаграмму цикла МП и тем самым провести эмуляцию работы какого-либо функционального узла МПС (например, ОЗУ).
