Анализатор логических состояний.
Задание признаков по управляющим сигналам позволяет отслеживать конкретные циклы (запись / чтение). Недостаток: нельзя проанализировать причины, которые привели к неисправности, следовательно, необходим перезапуск.
Анализатор логических состояний с возможностью перезапуска.
Запуск по последовательности слов. Программы содержат п/п и запускающее слово может появляться многократно. Для этого в устройство запуска добавляется счетчик переходов, который задерживает запуск считывания на синхросигналы (как при задержке)
Запуск по несовпадению – при перемещающейся неисправности. Для этого в логический анализатор вводиться дополнительное ЗУ, в которое записываются подозреваемые последовательности; ожидание условий запуска. Когда данные приходят, они регистрируются и сравниваются с эталоном. Если данные различны, то логический анализатор запускается.
Цифровая защита запуска – запуск защищен от случайных сигналов. В анализаторе временных соотношений такой режим называется режимом цифровой фильтрации. Осуществляется путем квантования несколько раз (5) за один период тактовой частоты.
Форма представления данных в логическом анализаторе.
Временные диаграммы.
Таблица последовательности данных:
в двоичном (сгруппировано по 3 или 4 бита)
в восьмеричном, шестнадцатеричном коде ASCII
реассемблирование потока команд
карта состояний
существует курсор – передвижение по временной диаграмме, его положение характеризуется адресом, можно использовать для измерения времени.
Способы управления логическим анализатором.
положение переключений
клавишное управление
программирование логического анализатора от внешних устройств по стандартному интерфейсу (КОП)
Тип ЛА |
Режим работы |
f, МГц |
Количество входов |
ЗУ |
Наличие стандартного интерфейса |
Специальные зонды |
|
Запуск по кодовому слову |
Запуск по последовательности слов |
Запуск по несовпадению |
Цифровая защита запуска |
806 (СССР) |
асинхронный |
10 |
16 |
16 |
- |
+ |
|
+ |
|
|
|
821 (СССР) |
асинхронный |
20 |
32 |
16 |
- |
+ |
|
+ |
|
|
|
1611А (НРИ) |
синхронный |
5 |
32 |
64 |
+ |
+ |
Ориентирован на отладку МПС |
+ |
|
|
|
ТС-А-107 |
синхронный |
10 |
16 |
125 |
|
|
Бытовой телевизор |
+ |
|
|
|
Генераторы слов.
Генераторы слов – приборы, предназначенные для формирования и подачи входных воздействий на диагностируемую цифровую систему.
Генераторы слов характеризуются:
числом каналов – от2 до 80 (2,8,16,32,64,80)
ёмкостью памяти – от 16 до 2К
частотой подачи воздействий (тактовая частота) – max 50 МГц
способом подачи данных и формирование входных воздействий – генератор последовательных кодов, генератор параллельных кодов.

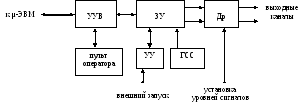

Др – драйвер выводных сигналов – управляемые источники И
УУВ – устройство управления вводом.
Последовательность входных воздействий, которые необходимо подать на диагностируемую систему, записывается в ЗУ из µ-ЭВМ или с пульта оператора. Устанавливается частота тактирования, с которой входные наборы будут подаваться в диагностируемую систему. Уровни логических "0" и "1" обеспечиваются драйверами. Задается режим цикличности подачи воздействий (один, n – циклов, непрерывный). Сигнал запуска подается либо от µ-ЭВМ, либо от пульта оператора, либо внешний.
По способу реализации устройства управления подразделяются на :
с буферной памятью – данные из ЗУ считываться последовательно
с управляющей памятью – в ЗУ считываются одновременно команды и данные, команды задают действия с данными
с алгоритмическим генерированием последовательностей (на базе микропрограммируемого МП).
В МПС применяются синхронные и асинхронные магистральные сигналы. Для их обеспечения в генератор слов включаются команды, которые позволяют считывать данные из памяти либо при поступлении сигнала внутреннего генератора, либо из вне от объекта контроля. Следовательно, тестовый набор может зависеть как от запрограммированного алгоритма, так и от реакции объекта на входную последовательность.
Тип |
Режим работы |
ƒ, МГц |
Количество выходных каналов |
Ёмкость ЗУ |
Наличие стандартного интерфейса |
Уровни выходных сигналов |
Примечание |
Г5-80 (СССР) |
последовательный, параллельный |
50 50 |
- 4-16 |
- 2048 |
- + |
ЭСЛ ТТЛ |
Наличие µ-ЭВМ - |
8018А _______ |
последовательный |
50 |
2 |
1024 |
+ |
ТТА, ЭСЛ, КМОП |
Возможность генерации псевдослучайной последовательности |
_170В (Н. Р.) |
параллельный |
2 |
8/16 |
1024/512 |
+ |
ТТЛ, КМОП |
Наличие МП 6800 |
IGA (ФРГ) |
последовательный |
1/1,8 |
16/32 |
1024 |
- |
ТТЛ, КМОРП |
Наличие кассетного накопителя магнитной ленты |
