Индикатор тока.

Индикатор тока фиксирует наличие изменяющегося тока в печатном проводнике с помощью индуктивной приемной катушки, находящейся в зонде. Индикатор тока имеет встроенную регулировку чувствительности.

Тестирование – «стимул-реакция» – с помощью пульсатора и индикатора тока: обнаружение КЗ на перпендикулярной внутри ИС или элементата (с).

Настройка чувствительности индикатора тока:

1. контроль узлов с монтажным К (открытый коллектор)

2. отказ элемент-элемент

3. замыкание проводников

4. входы нескольких элементов

5. КЗ в цепях питания

Логические анализаторы.

Логические анализаторы – запоминание и индицирование логических уровней на нескольких (>16, 32) линиях. Логические анализаторы – контрольно-измерительные приборы, предназначенные для сбора данных о поведении дискретных систем, обработки этих данных и представления их на разных уровнях абстракции.

Логические анализаторы характеризуются

• числом каналов,

• емкости памяти на канал,

• частотой записи,

• способами синхронизации и запуска,

• формами представления данных.

Обобщенная структура логического анализатора.

Синхронный и асинхронный режим записи. Запись информации происходит по синхросигналам, поступающим как извне, так и изнутри. Генератор срабатывает по переднему или заднему фронту синхросигнала.

1. Анализаторы временных соотношений или анализаторы временных диаграмм (при асинхронном режиме синхронизации). Используются для не тактируемых информационных сигналов (переходные процессы). Достоинство – более детальная регистрация временного хода входного сигнала, частота синхронизации должна быть в 5-10 раз больше частоты входного сигнала.

2. Анализаторы логических состояний (синхронный режим) рациональны при исследовании систем на более высоком уровне описания (циклы МП). В МПС информации на шинах изменяется по синхросигналам и логический анализатор позволяет проследить последовательное изменение информации на шинах МП.

Идентификация информации, передаваемой по одной магистрали при помощи режима многофазовой синхронизации. Фиксация кратковременных сигналов – ложные кратковременные сигналы.

1. увеличением частоты синхронизации

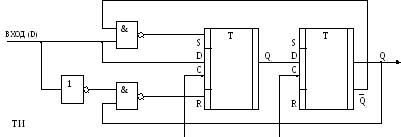

2. использованием режима «ловушек» (защелки)

Способы запуска логического анализатора.

Для целенаправленного поиска дефекта (источника неисправности) необходимо просматривать отдельные участки потока данных характеризующих поведение МПС и записывать эти участки по сигналом запуска.

Поведение МПС на программном уровне характеризуется последовательностью адресов, команд и данных (синхронизация по сигналам сопровождения адреса, данных (SYNC, DIN, DOKT, KPLY)).

Поведение МПС на логическом уровне характеризуется последовательностью наборов сигналов, временными соотношениями между сигналами (синхронизации по синхроимпульсам).

В отличие от осциллографа логический анализатор имеет отрицательный запуск, по которому прерывается сбор данных, и они удерживаются в ЗУ.

Запуск по кодовому слову. При отладке МПС необходим просмотр определенных фрагментов выполняемых действий (программ). Для этого требуется некоторая логика признаков, по которым осуществляется запись логических состояний в логический анализатор. Основным признаком является адрес, с которого начинается программная последовательность. Логика признаков должна представлять собой набор компараторов. Информация о признаках может вводиться с помощью 3-х позиционных переключателей (0,1,*).
