.pdf■6.31. Гидравлический удар чаще всего возникает в
1)- трубопроводах малого диаметра
2)- трубопроводах большого диаметра
3)- длинных трубопроводах
4)- коротких трубопроводах
■6.32. В результате гидравлического удара происходит
1)- выведение из строя запорной арматуры
2)- выведение из строя насоса
3)- разрыв трубопровода
4)- разрыв резервуара
6.33.Гидравлический удар происходит в капельных жидкостях потому, что
1)- они хорошо сжимаются
2)- они плохо сжимаются
3)- практически не сжимаются
4)- у них большая плотность
6.34.При гидравлическом ударе давление в трубопроводе повышается из-за
1)- появления силы тяжести
2)- появления силы трения
3)- появления силы инерции
4)- появления Архимедовой силы
5)- исчезновения силы тяжести
6)- исчезновения силы трения
7)- исчезновения силы инерции
8)- исчезновения Архимедовой силы

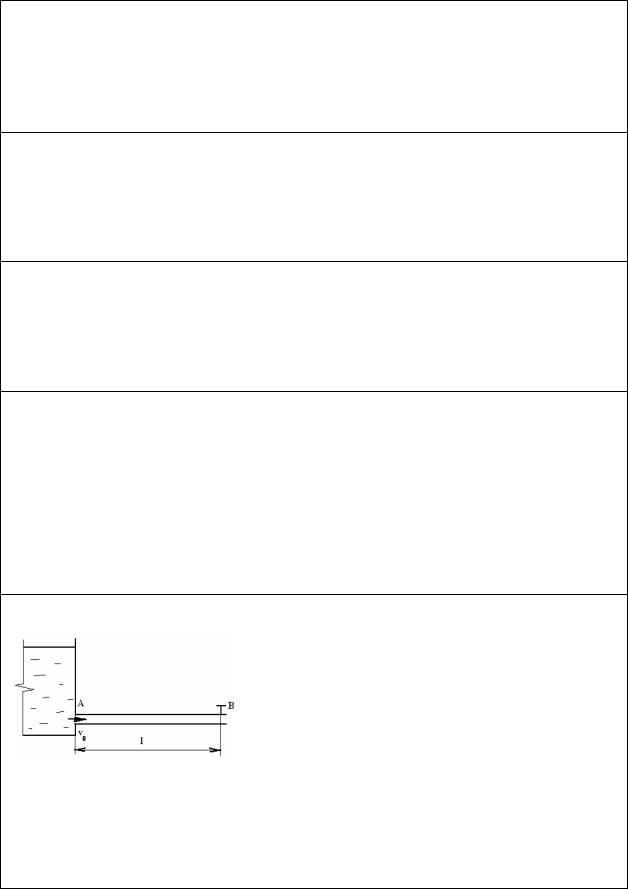

■6.35. При быстром закрытии задвижки в конце трубопровода (см рис.) произойдет
1)- жидкость в непосредственной близости от задвижки остановится
2)- давление в этой части трубопровода повысится
3)- произойдет расширение стенок трубопровода в непосредственной близости от задвижки
4)- жидкость остановится по всей длине трубопровода
5)- давление по всей длине трубопровода повысится
6)- произойдет расширение стенок трубопровода по всей его длине
7)- жидкость остановится по всей длине трубопровода через некоторое время
8)- давление по всей длине трубопровода повысится через некоторое время
9)- произойдет расширение стенок трубопровода по всей его длине через некоторое время
6.36 Движение в трубопроводе при гидравлическом ударе относится к категории
1)- установившегося
2)- неустановившегося
3)- равномерного
4)- неравномерного
6.37.При расчете гидравлического удара нельзя применить уравнение Беонулли так как движение жидкости 1) - установившееся 2) - неустановившееся 3) - равномерное 4) - неравномерное
6.38.Теоретическое обоснование явления гидравлического удара и метод его расчета впервые дал 1) - Жуковский 2) - Бернулли 3) - Эйлер 4) - Торичелли
■6.39. При выводе формулы для определения повышения давления при гидравлическом ударе был применен закон
1)- сохранения энергии
2)- сохранения массы
3)- неразрывности
4)- сохранения количества движения
6.40.Для определения повышения давления при гидравлическом ударе используется формула
|
р = |
|
|
|
1 |
|
|
|
||
|
|
1 |
|
|
2ρr |
|||||
|
|
|
|
+ |
||||||
1) - |
|
|
|
Em |
δEmp |
|||||
|
|
|
|
|||||||
pуд = ρcv0 |
||||||||||
2) - |
||||||||||
3) - |
pуд = ρv0 |
|
|
t |
|
|||||
|
p |
|
= |
|
р |
|
||||
4) - |
непр |
|
уд T |
|||||||
|
|
|
|
|
■6.41. Величина повышения давления при гидравлическом ударе зависит от
1)- скорости распространения гидравлического удара
2)- длины трубопровода
3)- плотности жидкости
4)- первоначальной скорости движения жидкости
5)- вязкости жидкости
■6.42. Скорость распространения гидравлического удара зависит от
1)- длины трубопровода
2)- плотности жидкости
3)- первоначальной скорости движения жидкости
4)- вязкости жидкости
5)- диаметра трубопровода
6)- упругости жидкости
7)- упругости трубопровода
8)- толщины трубопровода
6.43.Повышение давления при гидравлическом ударе можно уменьшить, если
1)- постепенно закрывать задвижку
2)- мгновенно закрыть задвижку
3)- уменьшить толщину трубопровода
4)- увеличить диаметр трубы
6.44.Фазой гидравлического удара называется
1)- время закрытия задвижки
2)- время прохождения волны гидравлического удара от задвижки до резервуара
3)- время затухания гидравлического удара
4)- время прохождения волны гидравлического удара от задвижки до резервуара и обратно
6.45. Давление при гидравлическом ударе
1)- уменьшится во столько раз, во сколько раз фаза гидравлического удара больше времени закрытия задвижки
2)- увеличится во столько раз, во сколько раз фаза гидравлического удара больше времени закрытия задвижки
3)- уменьшится во столько раз, во сколько раз фаза гидравлического удара меньше времени закрытия задвижки
4)- увеличится во столько раз, во сколько раз фаза гидравлического удара меньше времени закрытия задвижки
6.46.В водопроводах внутри зданий для уменьшения гидравлического удара
1)- увеличивают время закрытия крана
2)- применяют специальные устройства
3)- делают трубопроводы короткими
4)- ограничивают скорость течения воды

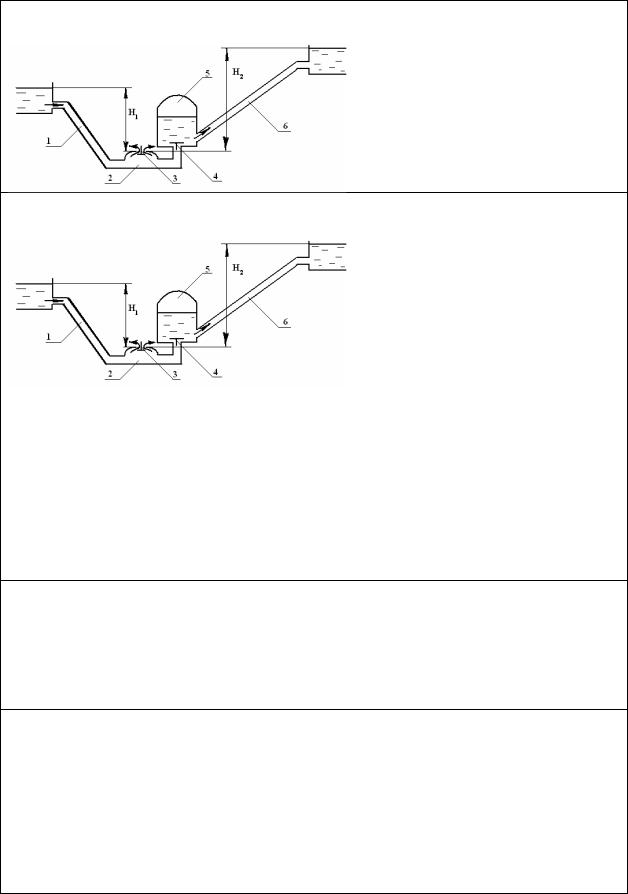

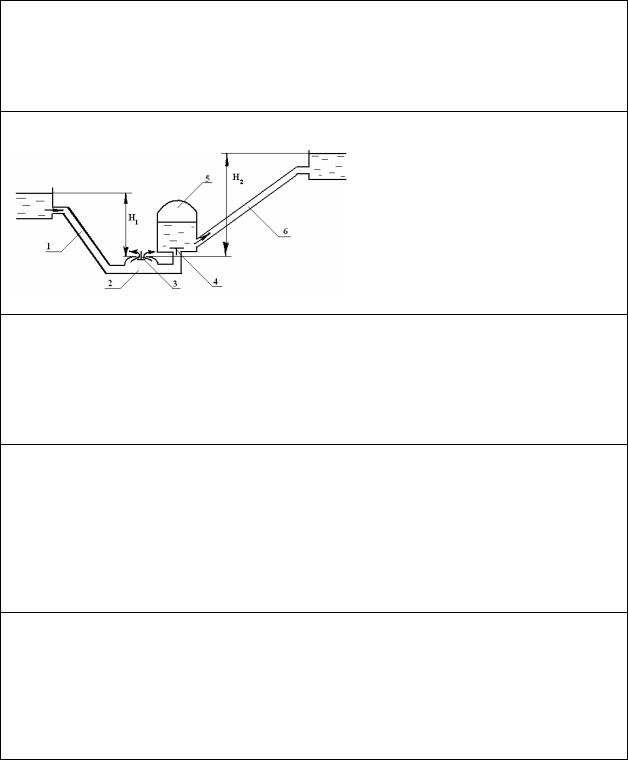

6.47.На рисунке представлена схема работы
1)- гидропресса
2)- насосной станции
3)- гидравлического тарана
4)- гидроуселителя
3.48.Гидравлический таран применяется
1)- для удаления засоров в трубопроводах
2)- для подачи воды на небольшую высоту без использования насосов
3)- для разрушения горных пород
4)- для проделывания отверстий в трубах
6.49.В гидравлическом таране подача воды осуществляется за счет
1)- силы давления
2)- силы тяжести
3)- энергии гидравлического удара
4)- сил капиллярного натяжения
■6.50. При расчете расхода короткого трубопровода должны быть заданы:
1)- потери напора в трубопроводе
2)- потери давления в трубопроводе 3 - потери расхода в трубопроводе
4)- диаметр трубопровода
5)- напор (давление) в конце трубопровода
■6.51. На рисунке
1) - 2 - рабочая камера
2) - 5 – воздушный колпак
3) - 5 - рабочая камера
4) - 2 – воздушный колпак
5) - 3 - ударный клапан
6) - 4 - ударный клапан
6.52. В гидравлическом таране (см. рис.)
1) - клапан 3 закрывается под действием гидравлического удара 2) - клапан 4 закрывается под действием гидравлического удара 3) - клапан 3 открывается под действием гидравлического удара 4) - клапан 4 открывается под действием гидравлического удара 5) - клапан 3 закрывается под
действием силы тяжести
6)- клапан 4 закрывается под действием силы тяжести
7)- клапан 3 открывается под действием силы тяжести
8)- клапан 4 открывается под действием силы тяжести
9)- клапан 3 закрывается под действием силы сопротивления движущейся воды
10)- клапан 4 закрывается под действием силы сопротивления движущейся воды
11)- клапан 3 открывается под действием силы сопротивления движущейся воды
12)- клапан 4 открывается под действием силы сопротивления движущейся воды тяжести
6.53. В гидравлическом таране теряется
1)- часть энергии
2)- часть расхода
3)- давление
4)- скорость
■6.54. Целью расчета короткого трубопровода является определение:
1)- напора (давления) в начале трубопровода
2)- напора (давления) в конце трубопровода
3)- потерь напора в трубопроводе
4)- потерь давления в трубопроводе
5)- потерь расхода в трубопроводе
6)- расхода в трубопроводе
7)- диаметра трубопровода
6.55. Коротким считается трубопровод, в котором
1)- потери по длине отсутствуют
2)- потерями по длине пренебрегают
3)- потери на местных сопротивлениях в 5 раз больше потерь по длине
4)- потери на местных сопротивлениях превышают 5% от общих потерь
■6.56. При расчете напора в начале короткого трубопровода должны быть заданы:
1)- напор (давление) в конце трубопровода
2)- потери напора в трубопроводе
3)- потери давления в трубопроводе
4)- расход в трубопроводе
5)- диаметр трубопровода
■6.57. При расчете напора в конце короткого трубопровода должны быть заданы:
1)- напор (давление) в начале трубопровода
2)- потери напора в трубопроводе
3)- потери давления в трубопроводе
4)- потери расхода в трубопроводе
5)- расход в трубопроводе
6)- диаметр трубопровода
■6.58. При расчете расхода короткого трубопровода должны быть заданы:
1)- напор (давление) в начале трубопровода
2)- потери напора в трубопроводе
3)- потери давления в трубопроводе
4)- потери расхода в трубопроводе
5)- диаметр трубопровода
6)- напор (давление) в конце трубопровода
■6.59. При расчете диаметра короткого трубопровода должны быть заданы:
1)- напор (давление) в начале трубопровода
2)- потери напора в трубопроводе
3)- потери давления в трубопроводе
4)- потери расхода в трубопроводе
5)- напор (давление) в конце трубопровода
6)- расход в трубопроводе
6.60. Подбором решается задача по определению
1)- напора (давления) в начале трубопровода
2)- напора (давления) в конце трубопровода
3)- расхода в трубопроводе
4)- диаметра трубопровода
6.61. Коротким считается трубопровод, в котором
1)- потери по длине отсутствуют
2)- потерями по длине пренебрегают
3)- потери на местных сопротивлениях в 5 раз больше потерь по длине
4)- потери на местных сопротивлениях превышают 5% от общих потерь
■6.62. Для упрощения расчета длинных трубопроводов вводятся
1)- понятие удельного сопротивления
2)- понятие модуля расхода
3)- понятие коэффициента эквивалентной шероховатости
4)- понятие коэффициента гидравлического сопротивления
6.63. Простым называется трубопровод
1)- без поворотов
2)- без сопротивлений
3)- постоянного диаметра
4)- без ответвлений
■6.64.. Под гидравлическим ударом понимают
1)- резкое повышение давления жидкости в трубопроводе, вызванное внезапным изменением скорости течения
2)- резкое снижение давления жидкости в трубопроводе, вызванное внезапным изменением скорости течения
3)- падение жидкости с большой высоты
4)- резкое повышение давления жидкости в резервуаре в результате его сжатия
6.65. При гидравлическом ударе давление в трубопроводе повышается из-за
1)- появления силы тяжести
2)- появления силы трения
3)- появления силы инерции
4)- появления Архимедовой силы
5)- исчезновения силы тяжести
6)- исчезновения силы трения
7)- исчезновения силы инерции
8)- исчезновения Архимедовой силы
■6.66. При выводе формулы для определения повышения давления при гидравлическом ударе был применен закон
1)- сохранения энергии
2)- сохранения массы
3)- неразрывности
4)- сохранения количества движения
6.67.. Повышение давления при гидравлическом ударе можно уменьшить, если
1)- постепенно закрывать задвижку
2)- мгновенно закрыть задвижку
3)- уменьшить толщину трубопровода
4)- увеличить диаметр трубы
■6.68. При расчете расхода короткого трубопровода должны быть заданы:
1)- напор (давление) в начале трубопровода
2)- потери напора в трубопроводе
3)- потери давления в трубопроводе
4)- потери расхода в трубопроводе
5)- диаметр трубопровода
6)- напор (давление) в конце трубопровода
6.69.Коротким считается трубопровод, в котором
1)- потери по длине отсутствуют
2)- потерями по длине пренебрегают
3)- потери на местных сопротивлениях в 5 раз больше потерь по длине
4)- потери на местных сопротивлениях превышают 5% от общих потерь
6.70.Коротким считается трубопровод, в котором
1)- потери по длине отсутствуют
2)- потерями по длине пренебрегают
3)- потери на местных сопротивлениях в 5 раз больше потерь по длине
4)- потери на местных сопротивлениях превышают 5% от общих потерь
■6.71. При расчете коротких трубопроводов используется
1)- уравнение Бернулли
2)- уравнение Эйлера
3)- уравнение количества движения
4)- уравнение неразрывности
5)- уравнение Архимеда
■6.72. При расчете коротких трубопроводов выбираются два сечения
1)- в начале трубопровода
2)- в начале и в середине трубопровода
3)- в середине и в конце трубопровода
4)- в начале и в конце трубопровода
5)- в конце трубопровода
6)- с равномерным движением жидкости
■6.73. При расчете коротких трубопроводов записывается уравнение Бернулли для двух выбранных сечений
1)- с равномерным движением жидкости
2)- в начале трубопровода
3)- в начале и в середине трубопровода
4)- в середине и в конце трубопровода
5)- в начале и в конце трубопровода
6)- в конце трубопровода
■6.74. Плоскостью сравнения может быть
1)- любая горизонтальная плоскость
2)- любая вертикальная плоскость
3)- линия горизонта
4)- поверхность земли
5)- отвес
6)- горизонтальная поверхность стола
6.75.При расчете коротких трубопроводов записывается уравнение Бернулли для двух выбранных сечений относительно плоскости сравнения, которая может быть
1)- любой горизонтальной плоскостью
2)- любой вертикальной плоскостью
3)- линией горизонта
4)- поверхностью земли
5)- отвесом
6)- горизонтальной поверхностью стола
6.76.Плоскость сравнения рекомендуется проводить с таким расчетом, чтобы
1)- упростить решение уравнения Бернулли
2)- упростить решение уравнения Эйлера
3)- упростить решение уравнения количества движения
4)- упростить решение уравнения неразрывности
5)- упростить решение уравнения Архимеда
■6.77. Плоскость сравнения обычно проводится
1)- по центру трубы в начале или в конце трубопровода
2)- по уровню жидкости в резервуаре в начале или в конце трубопровода
3)- вертикально по центру трубы в начале или в конце трубопровода
4)- вертикально в центре резервуара с жидкостью в начале или в конце трубопровода
6.78. В начале расчета при известном расходе и диаметре трубопровода определяется
1)- вид движения жидкости
2)- напор в начале трубопровода
3)- коэффициент Кориолиса
4)- режим движения жидкости
■6.79. Движение жидкости считается равномерным, если
1)- расход постоянный
2)- скорость постепенно изменяется
3)- напор постоянный
4)- эпюра скорости не меняется
6.80.Режим движения жидкости в трубопроводе считается турбулентным, если
1)- частицы жидкости движутся хаотично
2)- число Рейнольдса меньше 2320
3)- частицы жидкости движутся параллельно стенкам трубы
4)- число Рейнольдса больше 2320
6.81.Режим движения жидкости в трубопроводе считается ламинарным, если
1)- частицы жидкости движутся хаотично
2)- число Рейнольдса меньше 2320
3)- частицы жидкости движутся параллельно стенкам трубы
4)- число Рейнольдса больше 2320
■6.82. При неизвестном расходе режим движения вначале принимается
1)- турбулентным для вязких жидкостей
2)- ламинарным для маловязких жидкостей
3)- турбулентным для маловязких жидкостей
4)- ламинарным для вязких жидкостей
6.83. При неизвестном расходе
1)- режим движения определяется по формуле
2)- режим движения определяется по графику
3)- вначале принимается, а затем уточняется расчетом
4)- не имеет значения
