14. основные типы реакторов

14.1 Основные типы реакторов

Хим. реактор – устройство для проведения хим. процессов. Классификация:

по фазовому сост. реагентов;

по тепловому режиму: изотермические/ неизотермические

адиабатические/ с внешним теплообменом;

по режиму движения реакционной среды: проточный/ непроточный;

по характеру операций в реакторе: периодические/ непрерывные/ полунепрерывные

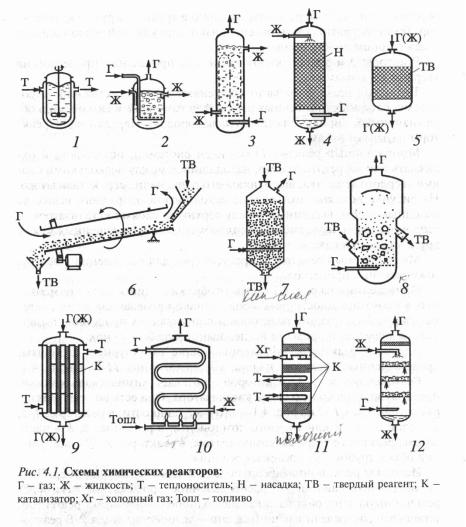

идеальн. вытеснения/ идеальн. смешения/ неидеальные Типы реакторов:

1 – смешения, емкостной; 2 – проточный, емкостной, барботажный; 3 – колонный, барботажный; 4 – колонный, насадочный; 5 – периодический, с неподвижным твердым реагентом(катализатором); 6 – вращающийся; 7 – противоточная подача твердого реагента(катализатора) и газа; 8 – кипящий слой; 9 – трубчатый; 10 – трубчатая печь; 11, 12 – многослойные.
