Этап 11. Просмотр и анализ результатов расчета

• После расчета задачи, переход в режим результатов расчета осуществляется с помощью меню Режим ð Результаты расчета(кнопкана панели инструментов).

• В режиме просмотра результатов расчета по умолчанию расчетная схема отображается с учетом перемещений узлов. Для отображения схемы без учета перемещений узлов выполните пункт меню Схема ð Исходная схема(кнопка на панели инструментов).

• Выполните пункт меню Опцииð Флаги рисования (кнопкана панели инструментов).

• В диалоговом окне Показать при активной закладкеОбщие снимите флажокНагрузки.

• Щ

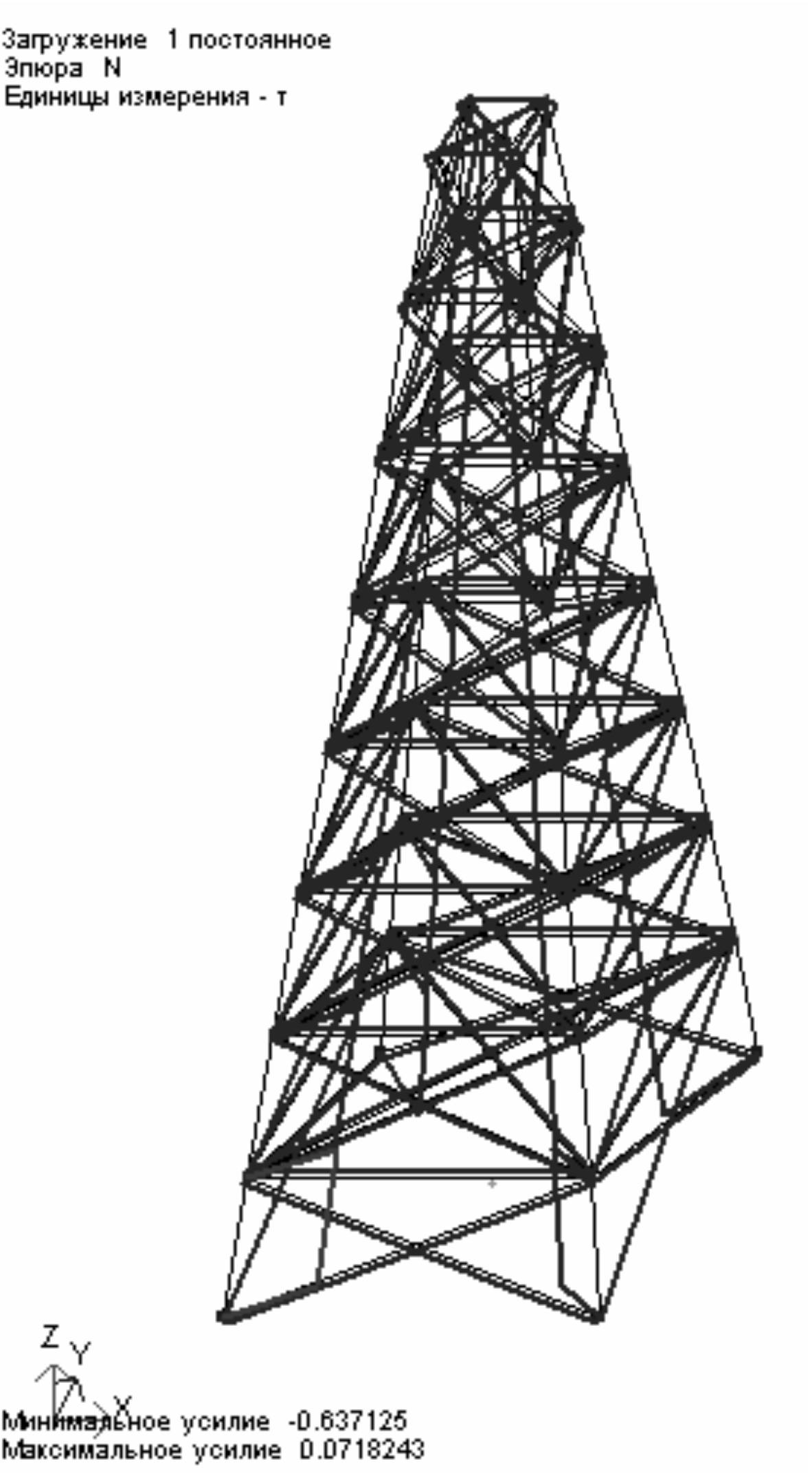

  Рис.5.25.Эпюры продольных силN

  елкните по кнопке–Перерисовать.

Вывод на экран эпюр внутренних усилий

• Для вывода эпюры N(рис. 5.25), выполните пункт менюУсилия ð Эпюры ð Эпюры продольных сил (N) (кнопка, затем кнопкана панели инструментов).

• Для вывода мозаики продольных сил N выполните пункт меню Усилия ð Эпюры ð Мозаика N(кнопкана панели инструментов).

Смена номера текущего загружения

• На панели инструментов Загружения смените номер загружения на2и щелкните по кнопке–Подтвердить выбор(на экране отобразится мозаика продольных сил для 2-го загружения).

• Аналогично переключитесь на 3 загружение, затем на 4 загружение.

• Снимите активность с пункта меню Усилия ð Эпюры ð Мозаика N(кнопкана панели инструментов).

Рис.5.26.Расчетная схема с учетом первой составляющей динамического воздействия

Вывод форм колебаний конструкции

• Для отображения схемы с учетом перемещений узлов выполните пункт меню Схема ð Исходная схема(кнопка на панели инструментов).

• В режиме просмотра результатов расчета при переходе на загружение № 4 по умолчанию отображается первая составляющая динамического воздействия (рис.5.26).

• С помощью меню Схема ð Форма колебаний(кнопкана панели инструментов) выведите первую форму колебаний.

• Для вывода второй формы колебаний на панели Загружениязадайте номер формы колебаний2 и щелкните по кнопке-Подтвердить выбор.

Просмотр анимации второй формы колебаний

• С помощью пункта меню Вид ð Пространственная модель (3D-графика)перейдите в режим пространственной модели.

• Для просмотра анимации второй формы колебаний четвертого загружения выполните пункт меню Опции ð Флаги рисования ð Показать анимацию колебаний (кнопка на панели инструментов).

• Для возврата в режим визуализации результатов расчета, закройте окно пространственной модели или выполните пункт меню Вид ð Конечноэлементная модель.

Формирование и просмотр таблиц результатов расчета

•

  Рис.5.27.Диалоговое окноСтандартные таблицы

  При активном пункте менюВыбор ð Отметка элементов(кнопкана панели инструментов) выделите курсором опорный элемент башни (элемент №1).

• Для вывода на экран таблицы со значениями усилий в выделенном элементе схемы выполните пункт меню Окно ð Стандартные таблицы.

• После этого в диалоговом окне Стандартные таблицы(рис. 5.27) выделите строкуРасчетные сочетания усилий.

• Установите флажок HTML-форматдля создания таблиц в соответствующем формате.

• Щелкните по кнопке Создать.

• В окне Microsoft Internet Explorer открывается таблица 5.1.

Таблица 5.1. РАСЧЕТНЫЕ СОЧЕТАНИЯ

ЭЛМ	НС	KРT	СТ	КС		N	MK	MY	QZ	MZ	QY	ЗАГРУЖЕНИЯ
1	1	1	1		A	-32.089	0	.93509	-1.1192	0	0	1,2,
		1	1		B	-32.089	0	.93509	-1.1192	0	0	1,2,
		2	2		B	-5.9550	-.00001	.00563	-.00671	.00011	.00016	1,4,
		10	2		B	-34.261	-.00001	.84203	-1.0080	.00011	.00016	1,2,4,
1	2	2	1		A	-31.482	0	-1.4470	-1.2265	0	0	1,2,
		2	1		B	-31.482	0	-1.4470	-1.2265	0	0	1,2,
		6	2		B	-5.9478	-.00001	-.00927	-.00797	.00032	.00016	1,4,
		10	2		B	-33.714	-.00001	-1.3034	-1.1047	.00032	.00016	1,2,4,

В приведенной таблице приняты следующие обозначения:

1 колонка – ЭЛМ – номер элемента на расчетной схеме;

2 колонка – НС – номер сечения стержневого элемента;

3 колонка – КРТ – критерий выбора расчетного сочетания усилий;

4 колонка – СТ – номер столбца коэффициентов расчетных сочетаний усилий в таблице РСУ;

5 колонка – КС – отметка о крановых и сейсмических воздействиях в случае, если эти воздействия участвуют в РСУ;

6 колонка – индексы А и В обозначают группы РСУ, различаемые по длительности действия нагрузок, входящих в сочетание. Индексом А обозначаются РСУ, которые состоят из загружений продолжительной длительности. Индексом B обозначаются РСУ, которые состоят из всех загружений.

• Для того чтобы закрыть таблицу, выполните пункт меню Файл ð Закрыть.
