Конструирование свайного ростверка.

Рис. 15 Схема свайного ростверка.

Определяем фактической нагрузки - на сваю и выполнение проверки.

т.е. проверка выполняется

где:

-сумма моментов относительно оси – х , поI-ГПС

-сумма моментов относительно оси –y, поI-ГПС

-момент относительно оси - х поI- ГПС

- момент относительно оси –yпоI- ГПС

-поперечная сила относительно оси - х поI- ГПС

- поперечная сила относительно оси –yпоI- ГПС

- высота ростверка

- коэффициент перегрузки

- вес ростверка и подколонника

- объём ростверка

- объём подколонника

- вес грунта на полках ростверка

- объём призмы

Определяем осадку свайного фундамента.

Осадка для свайного фундамента производится, как для условного фундамента на

естественном основании.

Условный фундамент- это система « сваи – ростверк – грунт », границами которого являются:

- снизу – плоскость проходящая через низ свай

- сбоку – вертикальные плоскости, отстоящие от наружных граней крайних свай на расстоянии равном -

где:

- рабочая длинна сваи

- осреднённый угол внутреннего трения грунтов по боковой поверхности, исключая слабые грунты

- сверху – поверхностью планировки грунта или низом пола подвала.

Так как в моём случае первые два слоя грунта слабые, то работать будет лишь третий слой грунта, поэтому принимаем угол внутреннего трения третьего слоя грунта

Рис. 16 Схема условного фундамента в разрезе и в плане.

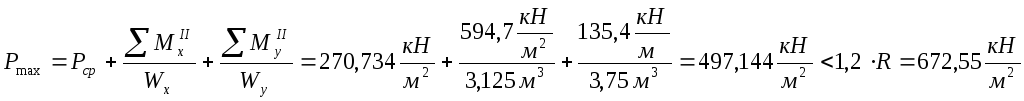

Определяем фактическое давление на уровне подошвы условного фундамента и выполняем проверки.

где:

- площадь подошвы условного фундамента

- ширина условного фундамента

- длина условного фундамента

- вес условного фундамента

- вес свай

- объём одной сваи

- длина сваи без учёта заделки в фундамент (300мм).

- вес ростверка и подколонника

- вес грунта

- объём призмы условного фундамента

- высота условного фундамента (см. рис. 16).

- осреднённый удельный вес грунта условного фундамента

Определяем фактическое расчётное сопротивление грунта под нижним концом сваи -

где:

- коэффициенты условия работы принимаемые по табл. 3 (1)

(коэффициент принимаемый 1,1 еслигрунта основания приняты по таблице и 1 если прочностные характеристики грунта основания определяются лабораторным путём).

- коэффициенты принимаются по табл. 4 (1) , в зависимости от -

(принимаем 1 при ширине подошвы фундамента меньше 10м).

-ширина подошвы фундамента

- осреднённые расчётные значения удельных весов грунтов, залегающих соответственно ниже и выше подошвы фундамента (при наличии подземных вод определяется с учётом взвешивающего действия воды), см. рис. 24

- по сводной таблице

- определено выше

- глубина заложения фундамента (для здания без подвала равна расстоянию

от подошвы фундамента до поверхности планировки).

- глубина подвала

- удельное сцепление грунта основания.

Определение осадки методом послойного суммирования.

Определяем природное давление на уровне подошвы фундамента-

Определяем дополнительное давление на уровне подошвы фундамента -()

Определяем толщину элементарного слоя грунта -

Дальнейший расчёт ведём в табличной форме

Таблица 3.

№ п/п	Наименование грунта	, м	, м				, кПа	, кПа	, кПа	, кПа	, м
1	Глина	---	0	1,561	0	1	713,302	130,348	26,060	51600	0,032
		0,7	0,7		0,546	0,920	656,236	144,411	28,880
			1,4		1,092	0,745	531,409	158,470	31,694
			2,1		1,639	0,549	391,602	172,537	34,500
			2,8		2,185	0,403	287,460	186,600	37,320
			3,5		2,731	0,298	212,560	200,660	40,132
			4,2		3,278	0,228	162,632	214,726	42,945
			4,9		3,824	0,177	126,254	228,789	45,757
			5,6		4,370	0,141	100,570	242,852	48,570
			6,3		4,917	0,116	82,743	256,915	51,383
			7,0		5,463	0,095	67,763	270,978	54,195
			7,7		6,009	0,079	56,350	285,041	57,008

Полученная осадка меньше допустимой осадки, указанной в СНиП.

Рис. 17 Эпюры напряжений в грунте.

Технико-экономическое сравнение вариантов фундаментов.

Сравниваем фундаменты среднего ряда, находящиеся на пересечении осей «В» и «5».

Фундамент мелкого заложения.

Разработка грунта.

Из условия расположения фундаментов в плане, разработку грунта ведём в виде траншей, вытянутых вдоль буквенной оси. Глубина заложения фундамента равна - 0,9м. Размеры фундамента в плане равны 2,8×3,3м , фундаменты вытянуты вдоль цифровой оси, также по технологии производства работ необходимо чтобы расстояние от края фундамента до откоса было минимум – 1м. Так как грунты глина, то откос допускается делать вертикальным.

Учитывая сказанное выше, объём разрабатываемого грунта приходящегося на 1 фундамент равен - 19,08 м³.

19,08 м³× 2,8 р/м³= 55,46 р.

Устройство фундаментов.

Объём железобетона в фундаменте равен – 4,22 м³

4,22 м³× 36,2 р/м³= 152,76 р.

Устройство искусственного основания.

(глубинное уплотнение грунта песчаными сваями).

Количество свай равно – 42 шт., длиной по 6,3 м.

42 ×6,3 м × 1,2 р/м = 317,52 р.

Итак, стоимость устройства одного фундамента мелкого заложения равна – 525,74 р.

Свайный фундамент.

Разработка грунта.

Грунт, аналогично варианту мелкого заложения, разрабатывается в виде траншей.

Объём разрабатываемого грунта приходящегося на один фундамент равен – 24,96 м³.

24,96 м³× 2,8 р/м³= 69,88 р.

Устройство ростверка.

Объём железобетона приходящегося на один ростверк равен – 3,45 м³.

3,45 м³× 36,2 р/м³= 124,89 р.

Погружение свай.

Обём свай одного фундамента равен – 5,2 м³

5,2 м³× 136 р/м³= 707,2 р.

Итак стоимость устройства одного свайного фундамента равна – 901,97 р.

В результате технико-экономического сравнения вариантов фундаментов, дешевле устройство фундамента мелкого заложения, поэтому в качестве основного варианта принимаем фундамент мелкого заложения.

Проектирование фундамента крайнего ряда по основному варианту.

(т.е. фундамент мелкого заложения)

Фундамент находится в крайнем ряду на пересечении осей «В» и «1».

Определяем глубину заложения фундамента.

Определяем размеры подошвы фундамента , методом

последовательных приближений.

Определяем предварительную площадь фундамента -

, принимаю -

где:

- вертикальная нагрузка приложенная в уровне обреза фундамента

- предварительное расчётное сопротивление грунта основания

- усреднённое значение удельного веса грунта на обрез фундамента и материала фундамента

- глубина заложения фундамента

Определяем предварительные размеры подошвы фундамента -

, принимаю

- длина подошвы фундамента

-ширина подошвы фундамента

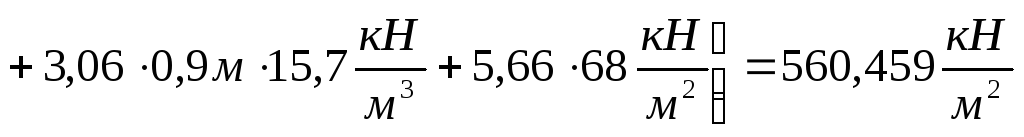

Определяем фактическое расчётное сопротивление грунта основания -.

где:

- коэффициенты условия работы принимаемые по табл. 3 (1)

- коэффициенты принимаются по табл. 4 (1) , в зависимости от -

(принимаем 1 при ширине подошвы фундамента меньше 10м).

-ширина подошвы фундамента

где:

- смотреть рис. 6

Несмотря на то, что третий слой находится ниже уровня грунтовых вод в формулу мы подставляем , так как данный слой полутвёрдая, слабосжимаемая глина и является водоупором.
