6.2 Расчёт на изгиб плиты фундамента

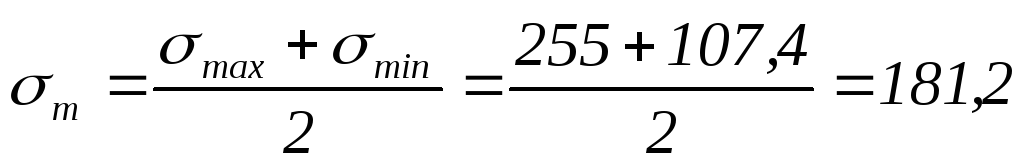

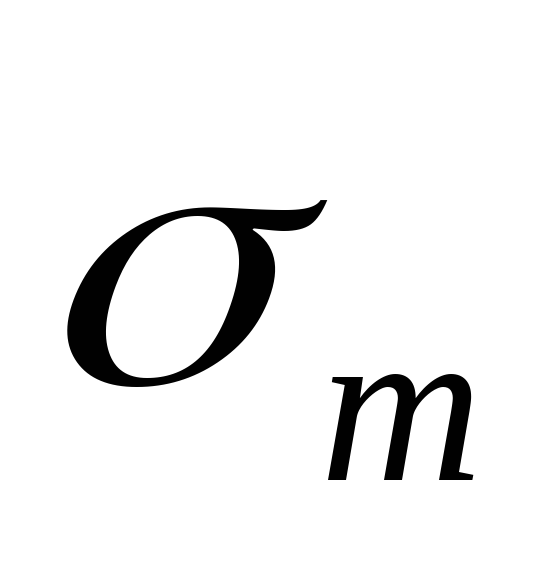

Для расчёта на изгиб определяем среднее значение ординаты реактивного давления грунта под подошвой фундамента:

кН/м².

Изгибающие моменты в вертикальных сечениях 1-1 и 2-2:

М_1-1=0,125(a_ф-а₁)²b_ф=0,125·181,2(3,7-3,1)²3=24,5 кН/м²;

М_2-2=0,125·(а_ф-а_ст)²b=0,125·181,2(3,7-2)²3=196,4 кН/м²;

А_s1=см²;

А_s2=см².

За расчётное значение принято наибольшее: A_s=10,9 см². Задаваясь шагом рабочих стержней S=200 мм, определяем количество стержней и площадб сечения рабочей арматуры:

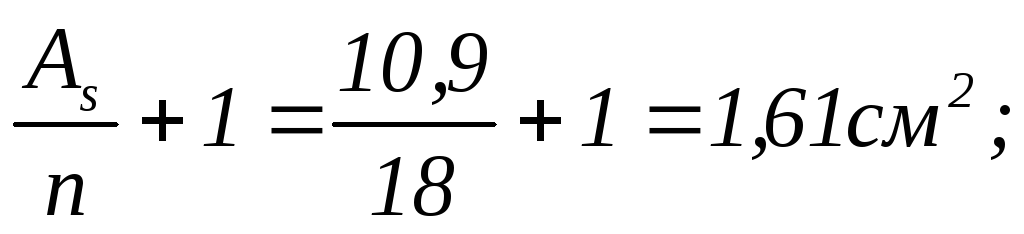

А_s1=

Принято: рабочая арматура из стержней диаметром 14 мм; поперечная арматура из стержней Ø6 А-I через 600 мм.

Всю продольную и поперечную арматуру объединяем с помощью сварки в четыре сетки С-1, две из которых имеют рабочие стержни в направлении стороны «а», а две другие- в направлении стороны «b» фундамента.

6.3 Расчёт армирования стенок стакана

Площадь продольной арматуры определяем из расчёта на внецентренное сжатие горизонтального сечения А-А:

М_А=М+Qh--398,6+3·1,3-266,2·0,4=501,2 кНм;

м<0,3(а_ст-5)=0,6 м.

Имеем второй случай внецентренного сжатия:

е=е₀+см;

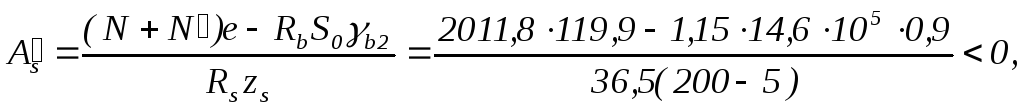

A_s=

где S₀- статический момент площади сечения подколенника относительно A_s;

S₀=0,5[b_cm(a_cm-a)²-b_cma_cm(a_cm-a)]=0,5[120(200-5)²-60·140(200-5)]=14,6·10⁵ cм³;

A_s1,min=0,0005(200-5)120=11,7 см².

Принято: 4Ø20 A-II (A_s==12,56см²).

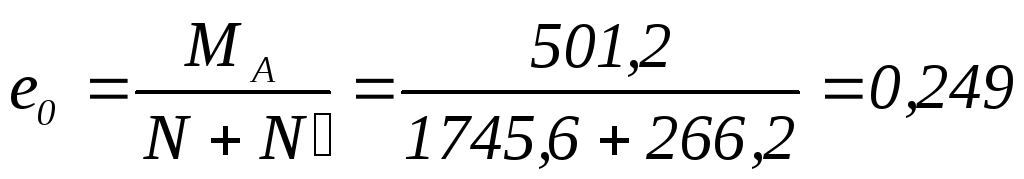

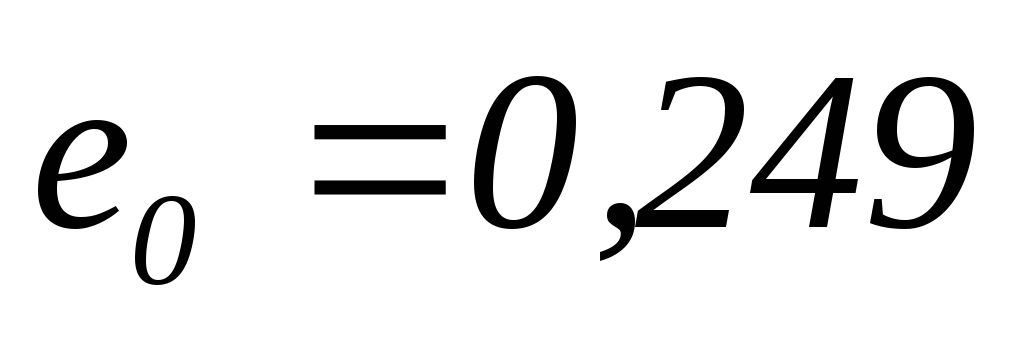

Так какм>h₁/6=0,22, но е­₀<0,5h₁=0,6 м, то Y=0,7e₀=0,7·0,249=0,174 м.

Площадь стержней одного направления каждой из горизонтальных сеток С-2, укладываемых по высоте стакана на расстоянии 200 мм друг от друга, определяем по формуле:

Площадь одного из четырёх стержней всех направлений:

A_sw1=A_sw/4=2,17/4=0,54 см².

Принято: Ø10 А-III.

Для окончательной проверки принятых размеров фундамента выполняем расчёт прочности нижней ступени фундамента на продавливание и срез поперечной силой Q:

кН;

b_m1=м;
