2.4. Оптимизация стропильной конструкции.
Программная система АОС-ЖБК [11] позволяет, выполнить оптимизацию проектируемой стропильной конструкции по критерию относительной стоимости стали и бетона.
2.5. Проектирование колонны. Определение расчетных комбинаций усилий и продольного армирования.
Решение.
Расчетные характеристики бетона и арматуры. Бетон тяжелый класса В30, подвергнутый тепловой обработке при атмосферном давлении;
Rb =17 Мпа;Rbt=1,32Мпа;
Eb= 29000 Мпа.
Продольная рабочая арматура класса А-IIRs=Rsс = 280 Мпа;
Es=210000 Мпа.
Размеры сечения подкрановой части колонны b= 400 мм,
h= 700 мм, тогда
ho=h-a= 700-40 = 660 (мм).
Определим площадь сечения продольной арматуры со стороны менее растянутой грани при условии симметричного армирования от действия расчетных усилий в сочетании NиMmin :
N= 300.45 кН;
М = =39.1 кНм;
Nl = 300.45кН;
Мl =11.1кНм;
Nsh= 0 кН;
Мsh=50.2кНм.
Поскольку имеются нагрузки непродолжительного действия то вычисляем коэффициент условий работы бетона. Для этого находим: момент от действия постоянных, длительных и кратковременных нагрузок относительно сои, проходящей через наиболее растянутый стержень арматуры,
M1= (N-Nsh)(ho-a’)/2+(M-Msh) = (300.45-0)(0,66-0,04)/2+(39.1-50.2) = 82 (кНм),
То же, от всех нагрузок
M2 = N (ho-a’)/2+M = 300.45 (0,66-0,04)/2+39.1 = 132.2 (кНм),
Тогда при b2=0.9 получимbl = 0.9M2/M1=132.2/82 = 1,5>1,1.
Принимаем bl=1,1 иRb =1,117 = 18.7 (Мпа).
Расчетная длина подкрановой части колонны при учете нагрузок от кранов равна lo=12,975 м. Так какlo/h=12.975/0,7 = 18.5>4, то расчет производим с учетом прогиба элемента, вычисляяNcr. Для этого находим
ео=M/N=39.1106/(300.45103) =130.1 (мм)>еа =h/30 = 700/30 = 23,3 (мм);
так как ео/h= 130.1/700 = 0,186>е,min=0,5-0,01lo/h-0,01Rb = 0,5-0,185-0,187 = 0,128, принимаем ео/h= 0,186.
Поскольку изгибающие моменты от полной нагрузки и от постоянных и длительных нагрузок имеют разные знаки и ео= 130.1 мм >0,1h=70 мм, то принимаемl=1.

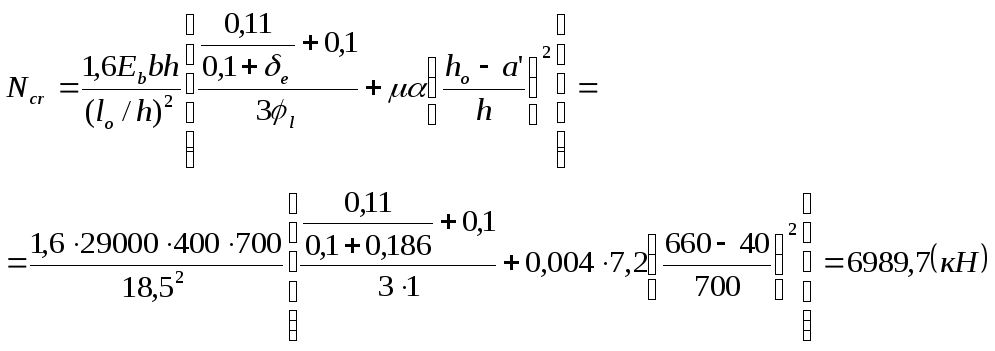

С учетом напряженного состояния сечения возьмем для первого приближения коэффициент армирования =0,004, тогда при
= Еs/Eb = 210000/29000 = 7.2получим:
Коэффициент будет равен= 1/(1-N/Ncr) =1/(1-300.45/6989.7) =1.04;
Вычисляем значение эксцентриситета с учетом прогиба элемента по формуле:
Е = ео+(ho-a’)/2=130.11,04+(660-40)/2 =445 (мм).
Определяем необходимое продольное армирование. По табл. 18 [3] находим
R=0,534и R=0,391. Вычислим значение коэффициентов:
n = N/(Rbbho) = 300.45103/(18.7 400660) = 0,061;
m1 = Ne/(Rbbh2o) = 300.45103 445/(18.74006602) = 0,041;
= a’/ho = 40/660=0,0606.
Значения As и A’s определяем по формуле:
Поскольку по расчету арматура не требуется, то сечение ее назначаем в соответствии с конструктивными требованиями. = 528 мм2. Тогда получим=(528+528)/(400700)=0,0038 мм2, что незначительно отличается от предварительного принятого=0,004, следовательно расчет можно не уточнять, а окончательно принятьSsn=As= 528 мм2.
Определим площадь сечения продольной арматуры со стороны наиболее растянутой грани для несимметричного армирования с учетом, что стороны сжатой грани должны удовлетворять условие A’sAs,fact =Asn= 528 мм2. В этом случае расчетные усилия возьмем из сочетанияNиMmax:
N= 300.45 кН; М = 48.9 кНм;
Nl = 300.45 кН; Мl = 11.1 кНм;
Nsh= 0 кН; Мsh= 37.8 кНм.
Вычислим коэффициент bl:
M1= (N-Nsh)(ho-a’)/2+(M-Msh) = (300.45-0)(0,66-0,04)/2+(48.9-37,8) = 104.24 (кНм),
То же, от всех нагрузок:
M2 = N (ho-a’)/2+M = 300.45 (0,66-0,04)/2+48.9 =142.04 (кНм),
Тогда при b2=0,9 получимbl = 0,9M2/M1= 0,9142.04/104.24 = 1,23>1,1.
Принимаем bl =1,1.
Находим l = 1+M1l/M1=1+1104.24/142.04 =1,73<1+= 2, где
= 1 принято по табл. 16[3],
M1l = N l (ho-a’)/2+ Ml = 300.45(0,66-0,04)/2+11.1 =104,24 (кНм).
Принимаем = 0,0038, приl =1,73 получим:
=(528+528)/(400700) = 0,0038 (мм2).
.
Коэффициент будет равен=1/(1-N/Ncr) =1/(1-300.45/4568) =1,1;
Вычисляем: ео=M/N= 48.9106/(300.45103) = 163 (мм), тогда
Е = ео+(ho-a’)/2 =1631,1+(660-40)/2 =489.3 (мм).
Площади сечения сжатой и растянутой арматуры определяем согласно п.3.66 [3]. Тогда получим
Поскольку по расчету арматура не требуется сжатая арматура, то площадь сечения растянутой арматуры находим по формулам (128) и (129) [3], оставляя минимальное сечение арматуры = 528 (мм2).
Находим:
m = [Ne-RscAs,fact(ho-a’)/(Rbbh2o) = [300.45103489.3-280 528(660-40)/(18.74006602) =
= 0,02, соответственно = 0,021. Тогда:
Принимаем минимальное конструктивное армирование As=Asл= 528 мм2.
Проверим принятое армирования сечения 3-3 на остальные сочетания расчетных усилий. N minиMmax :
N= 300.45 кН; М =Mmin=48.9 кНм;
Nl =300.45кН; Мl = 11.1 кНм;
Nsh = 0 кН; Мsh = 37.8 кНм,
похожие расчеты были приведены выше, поэтому расчеты опускаю.
Так же обеспечена прочность при действии расчетных усилий в сочетании NmaxиMmax;
N= 300.45 кН; М = -36.9 кНм;
Nl = 300.45 кН; Мl = 11.1 кНм;
Nsh = 0 кН; Мsh = -48.03 кНм.
Поскольку в этом случае эксцентриситет
ео=M/N= 36.9106/(300.45103) = 123 (мм) < ео= 163 мм при выполненном ранее расчете на сочетание усилийNиMmax, а нормальная сила меньше.
