2.2. Бризантность вв

2.2.1. Теоретическая оценка бризантности

Бризантность – способность взрывчатых веществ к местному разрушительному действию, которое является результатом резкого удара процесса детонации по окружающей ВВ среде. Бризантное действие ВВ проявляется лишь на близких расстояниях от места взрыва. С удалением от места взрыва механические эффекты резко снижаются вследствие крутого падения давления.

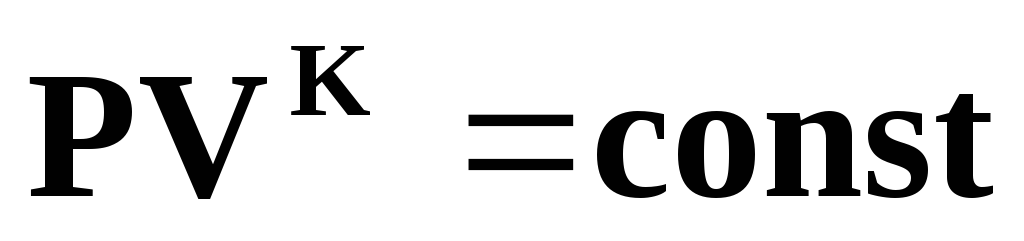

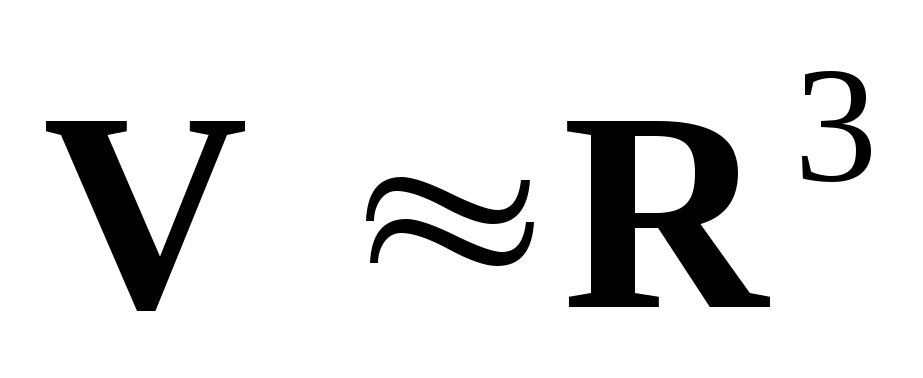

Сильно сжатые продукты детонации расширяются по закону , гдеk =3,а . Поэтому давление в продуктах взрыва уменьшается обратно пропорционально R⁹. Для бризантности определяющими факторами является скорость детонации и детонационное давление. Так работоспособность аммотола 80/20 выше работоспособности тротила (см. таблицу№2.1), но бризантность тротила значительно превосходит бризантность аммотола. Причиной тому является более высокая скорость детонации у тротила. Варьирование плотности заряда ВВ в малой степени сказывается на его работоспособности, но в то же время сильно влияет на бризантность заряда ВВ. Это объясняется значительным влиянием плотности заряда ВВ на скорость детонации и пиковое давление.

Давление на фронте детонационной волны определяется как

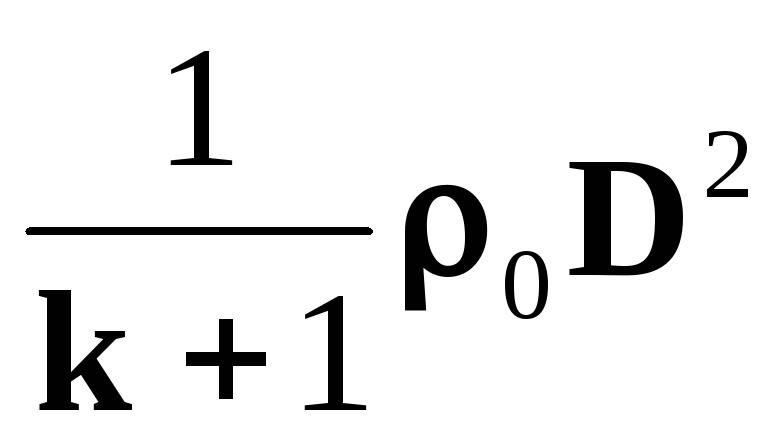

Р_м = (2.4)

Рюденберг учёл вклад в полное давление на преграде набегающих на неё продуктов детонации и предложил характеризовать бризантность суммарной величиной, названной им импульсивной силой

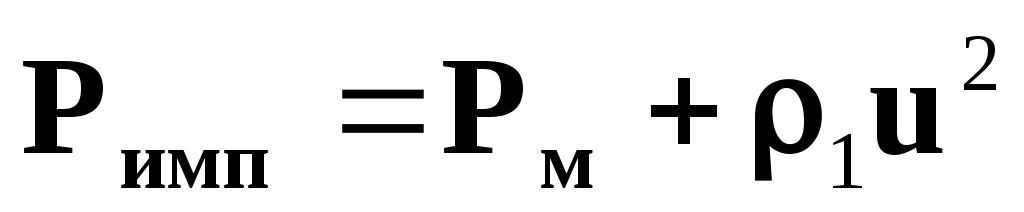

(2.5)

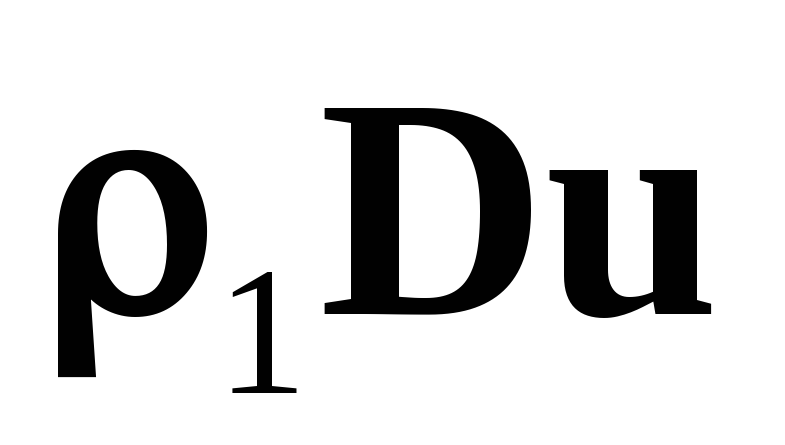

где - количество движения продуктов детонации в зоне детонационной волны.

Для сильной детонационной волны

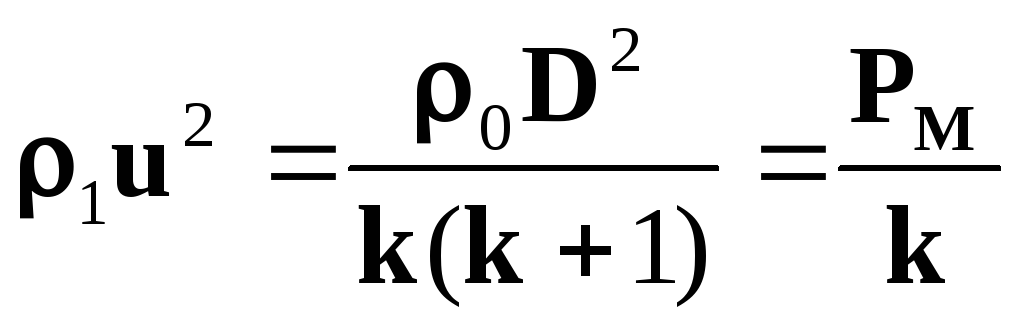

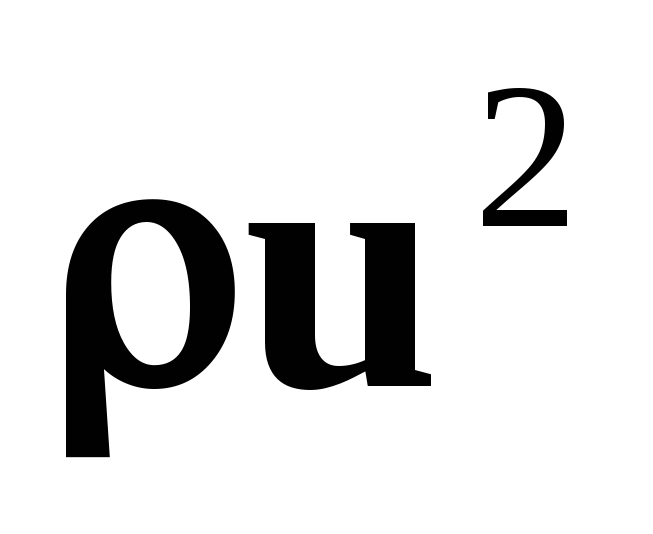

Р_м = и, (2.6)

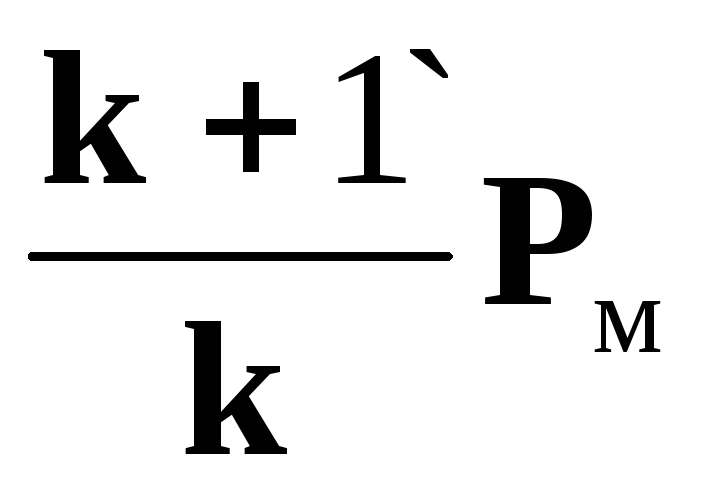

откуда Р_имп =

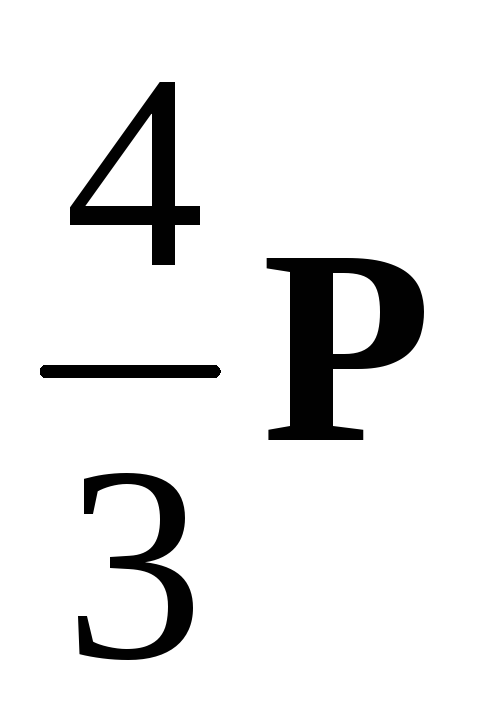

При k = 3 Р_имп = _м

Конечно, выражение, предложенное Рюденбергом , не может претендовать на абсолютную точность, поскольку фактическое давление, испытываемое стенкой в месте встречи с детонационной волной, определяется условиями отражения детонационной волны. Однако, теоретический расчёт отражения осложнён рядом факторов. Среди них: необходимость знать активную часть заряда, невозможность на практике реализовать строго одномерное движение продуктов детонации и т.п.

2.2.2. Экспериментальная оценка бризантности

Бризантность определяется по сравнительным испытаниям шашек ВВ одинаковой массы на обжатие свинцовых цилиндров и медных крешеров.

Проба на обжатие свинцовых цилиндров предложена Гессом в 1876г и её суть состоит в следующем рис.№2.2. На массивной стальной плите А устанавливается цилиндр из рафинированного свинца b высотой H=60 мм и диаметром d=40 мм. Поверх цилиндра кладётся стальная пластина z диаметром 41,5мм и толщиной 10 мм, на которую устанавливается заряд ВВ (k) массой 50 г и диаметром 40 мм с гнездом под капсюль - детонатор ЭД -8 . При взрыве заряда свинцовый цилиндр обжимается и приобретает грибовидную форму рис.№2.3.

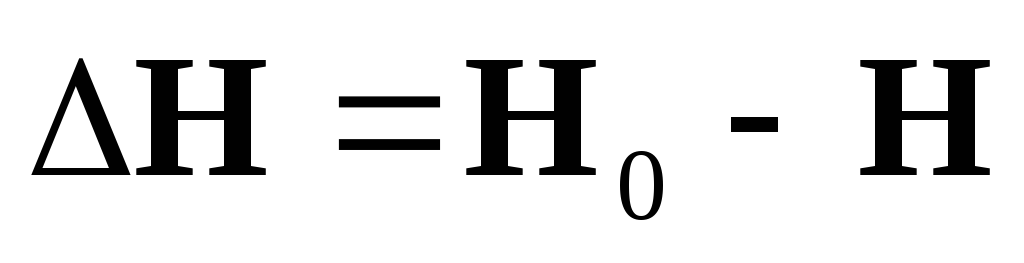

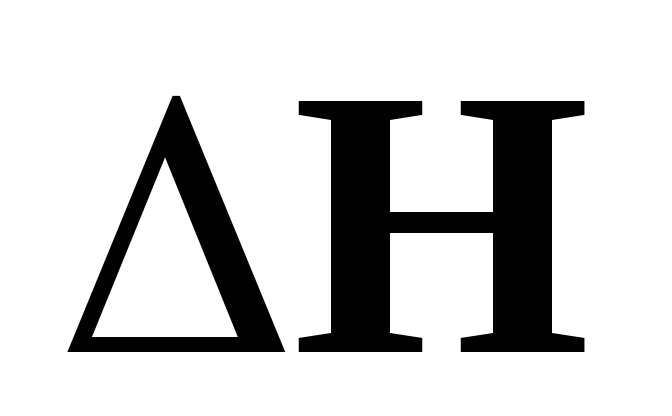

Мерой бризантности служит уменьшение высоты цилиндра

,

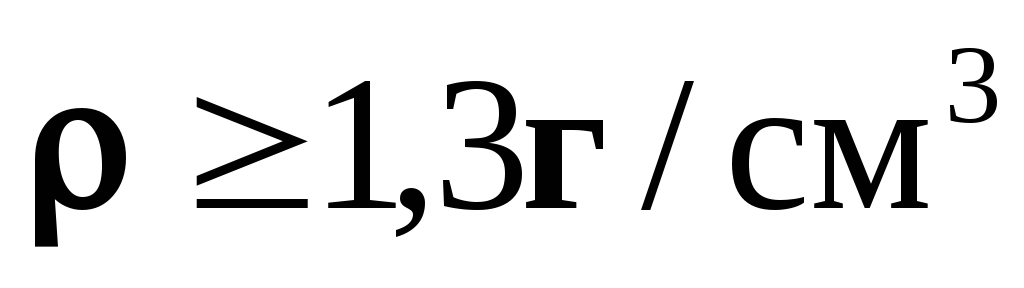

где H – высота свинцового цилиндра после взрыва. При взрыве зарядов тротила с плотностью и других высокобризантных ВВ свинцовый цилиндр разрушается. Во избежание таких последствий используют стальную пластину толщиной 20 мм или уменьшают массу подрываемого заряда до 25 г.

В таблице №2.2 приведены результаты пробы на обжатие свинцовых цилиндров в стандартном оформлении для зарядов с плотностью 1,2г / cм³.

Таблица №2.2

№п/п	Название ВВ	,мм
1	Тротил	18,8
2	Пикриновая кислота	19,2
3	Аммотол 80/20	14,8
4	Динафталит	13,7

Обжатие свинцовых цилиндров.

С увеличением плотности зарядов (при той же массе) обжатие свинцовых столбиков линейно возрастает. Так для флегматизированного гексогена с увеличением его плотности от 1,2 до 1,5 г/см³ оно увеличилось с 17,2 до 21,2мм (стальная прокладка толщиной 30 мм). Зависимость обжатия от плотности заряда для тротила показана на рис.№2.4.
