Задание
Составить технологический процесс изготовления в условиях автоматизированного производства, с учетом годовой программы выпуска, для заданной комплексной детали (см. приложение). Определить степень подготовленности детали к автоматизированному производству на всех операциях технологического процесса. Провести размерный анализ разработанного технологического процесса с помощью графа размерных связей.
Для студентов заочной формы обучения номер задания на контрольную работу определяется шифром зачетной книжки, причем цифры шифра следует считать справа налево. Например, шифру студента 200491 соответствует вариант задания 194.
Вариант контрольной работы формируется в соответствии с шифром задания, состоящего из трех цифр. Первая цифра шифра задает годовую программу выпуска деталей (табл. 1П). Вторая цифра шифра задания определяет вид комплексной детали, группы подлежащей обработке на проектируемом участке. По третьей цифре шифра определяются размеры комплексной детали. Варианты заданий приведены в таблицах 1П – 12П и на рис. 1П – 10П.
Литература
Жданович В.Ф., Гай Л.Б. Комплексная механизация и автоматизация в механических цехах. М.: Машиностроение, 1976, 288 с.
Технологичность конструкции изделия: Справочник / Ю.Д. Амиров, Т.К. Алферова, П.Н. Волков и др.; Под общ. Ред. Ю.Д. Амирова. М.: Машиностроение, 1990, 768 с.
Лебедовский М.С., Федотов А.И. Автоматизация в промышленности: Справочная книга. Лениздат, 1976, 254 с.
Справочник технолога-машиностроителя в 2-х томах / Под ред. А.Г.Косиловой и Р.К.Мещерякова - 4-е изд., переработ. и дополненное . М.: Машиностроение, 1985. - т. 1, 656 с. - т. 2, 696 с.
Приложение
Варианты заданий на контрольную работу
Таблица 1П
|
Первая цифра шифра |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Годовая программа выпуска в тыс. штук |
2 |
5 |
6 |
10 |
20 |
30 |
40 |
50 |
75 |
85 |
Таблица 2П
|

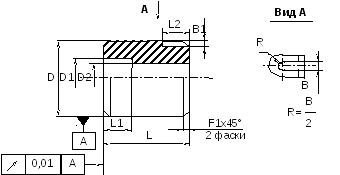

Рис. 1П
| |||||||||||
|
Обозначение |
Размерность |
Третья цифра шифра | |||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
|
D |
мм |
50 |
16 |
40 |
160 |
260 |
100 |
250 |
30 |
120 |
80 |
|
D1 |
мм |
18 |
8 |
25 |
80 |
100 |
40 |
180 |
15 |
30 |
10 |
|
D2 |
мм |
28 |
32 |
125 |
140 |
180 |
200 |
220 |
50 |
50 |
30 |
|
L |
мм |
35 |
15 |
200 |
32 |
125 |
100 |
50 |
80 |
200 |
150 |
|
L1 |
мм |
20 |
6 |
125 |
12 |
60 |
30 |
15 |
60 |
120 |
20 |
|
B |
мм |
6 |
2 |
3 |
12 |
18 |
4 |
16 |
3 |
14 |
10 |
|
B1 |
мм |
16 |
3 |
8 |
32 |
40 |
6 |
45 |
6 |
12 |
8 |
|
Ra1 |
мкм |
0,8 |
1,6 |
6,3 |
4 |
1,6 |
10 |
2,5 |
2,5 |
4 |
0,8 |
|
Ra2 |
мкм |
3,2 |
2,5 |
5 |
8 |
2,5 |
3,2 |
1,6 |
10 |
5 |
3,2 |
|
F1 |
мм |
3 |
1 |
3 |
5 |
6 |
5 |
7 |
2 |
4 |
5 |
|
Материал |
ВТ1-0 |
Латунь ЛС-59-1 |
Чугун СЧ 21-40 |
Сталь 40 Х |
Сталь 45 Л |
Сталь 20 Х |
Чугун СЧ 15-32 |
Ал. Сплав Д16Т |
Сталь 45 |
БрАЖН10-4-4 | |
Вторая
цифра шифра 0Таблица 3П
|
Рис. 2.П
| |||||||||||
|
Обозначение |
Размерность |
Третья цифра шифра | |||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
|
L |
мм |
50 |
200 |
32 |
12 |
125 |
40 |
25 |
160 |
80 |
16 |
|
L1 |
мм |
20 |
40 |
10 |
5 |
30 |
12 |
10 |
8 |
20 |
6 |
|
L2 |
мм |
16 |
80 |
16 |
6 |
40 |
12 |
8 |
100 |
20 |
8 |
|
D |
мм |
60 |
40 |
160 |
16 |
200 |
32 |
125 |
25 |
100 |
80 |
|
D1 |
мм |
30 |
16 |
60 |
10 |
100 |
16 |
60 |
12 |
40 |
50 |
|
D2 |
мм |
25 |
20 |
68 |
8 |
68 |
20 |
50 |
12 |
60 |
40 |
|
B |
мм |
16 |
12 |
50 |
5 |
60 |
8 |
30 |
8 |
20 |
15 |
|
B1 |
мкм |
6 |
5 |
20 |
2 |
25 |
3 |
12 |
3 |
10 |
6 |
|
Ra1 |
мкм |
0,8 |
5,0 |
10,0 |
2,5 |
8,0 |
1,25 |
0,8 |
6,3 |
12,5 |
4,0 |
|
F1 |
мм |
3 |
1 |
4 |
2 |
6 |
3 |
2 |
5 |
4 |
1 |
|
Материал |
ВТ1-0 |
Латунь ЛС-59-1 |
Чугун СЧ 21-40 |
Сталь 40 Х |
Сталь 45 Л |
Сталь 20 Х |
Чугун СЧ 15-32 |
Ал. Сплав Д16Т |
Сталь 45 |
БрАЖН10-4-4 | |
Вторая
цифра шифра 1
Таблица 4П
|
Рис. 3П
| |||||||||||
|
Обозначение |
Размерность |
Третья цифра шифра | |||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
|
L |
мм |
80 |
200 |
320 |
150 |
125 |
40 |
25 |
160 |
80 |
16 |
|
L1 |
мм |
35 |
160 |
20 |
10 |
50 |
30 |
20 |
126 |
50 |
12 |
|
L2 |
мм |
25 |
125 |
16 |
8 |
32 |
25 |
16 |
50 |
40 |
10 |
|
L3 |
мм |
20 |
30 |
12 |
6 |
25 |
20 |
15 |
80 |
32 |
10 |
|
L4 |
мм |
20 |
32 |
8 |
3 |
40 |
8 |
3 |
30 |
16 |
3 |
|
L5 |
мм |
70 |
40 |
160 |
16 |
200 |
32 |
125 |
25 |
100 |
80 |
|
D |
мм |
20 |
32 |
63 |
8 |
160 |
28 |
80 |
16 |
80 |
40 |
|
D1 |
мм |
40 |
30 |
100 |
15 |
125 |
30 |
100 |
20 |
60 |
60 |
|
D2 |
мм |
25 |
20 |
70 |
10 |
75 |
22 |
45 |
12 |
50 |
35 |
|
M |
мм |
M20 |
M12 |
M36 |
M4 |
M56 |
M12 |
M24 |
M6 |
M16 |
M22 |
|
B |
мм |
10 |
16 |
12 |
5 |
20 |
5 |
3 |
6 |
12 |
3 |
|
Материал |
ВТ1-0 |
Латунь ЛС-59-1 |
Чугун СЧ 21-40 |
Сталь 40 Х |
Сталь 45 Л |
Сталь 20 Х |
Чугун СЧ 15-32 |
Ал. Сплав Д16Т |
Сталь 45 |
БрАЖН10-4-4 | |
Вторая
цифра шифра 2
Таблица 5П
|
Рис.4П
| |||||||||||
|
Обозначение |
Размерность |
Третья цифра шифра | |||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
|
L |
мм |
100 |
125 |
15 |
32 |
200 |
16 |
30 |
160 |
25 |
40 |
|
L1 |
мм |
44 |
60 |
8 |
16 |
80 |
6 |
32 |
20 |
12 |
15 |
|
L2 |
мм |
40 |
50 |
6 |
12 |
100 |
5 |
40 |
32 |
10 |
12 |
|
L3 |
мм |
30 |
40 |
5 |
10 |
50 |
4 |
32 |
30 |
6 |
8 |
|
L4 |
мм |
12 |
40 |
3 |
10 |
60 |
5 |
20 |
8 |
6 |
15 |
|
L5 |
мм |
8 |
30 |
3 |
3 |
20 |
3 |
13 |
6 |
6 |
5 |
|
D |
мм |
20 |
160 |
10 |
32 |
25 |
60 |
30 |
20 |
32 |
25 |
|
D1 |
мм |
5 |
20 |
3 |
3 |
10 |
10 |
5 |
3 |
8 |
5 |
|
M |
мм |
M30 |
M140 |
M12 |
M56 |
M20 |
M64 |
M30 |
M12 |
M36 |
M24 |
|
B |
мм |
10 |
40 |
4 |
16 |
10 |
30 |
8 |
5 |
12 |
14 |
|
Материал |
ВТ1-0 |
Латунь ЛС-59-1 |
Чугун СЧ 21-40 |
Сталь 40 Х |
Сталь 45 Л |
Сталь 20 Х |
Чугун СЧ 15-32 |
Ал. Сплав Д16Т |
Сталь 45 |
БрАЖН10-4-4 | |
Вторая
цифра шифра 3
Таблица 6П
|
Рис. 5П
| |||||||||||
|
Обозначение |
Размерность |
Третья цифра шифра | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | ||
|
L |
мм |
100 |
90 |
180 |
200 |
100 |
90 |
160 |
80 |
100 |
200 |
|
L1 |
мм |
25 |
8 |
40 |
100 |
20 |
10 |
20 |
8 |
50 |
160 |
|
L2 |
мм |
25 |
40 |
40 |
50 |
20 |
60 |
60 |
40 |
24 |
18 |
|
L3 |
мм |
40 |
60 |
90 |
72 |
50 |
70 |
80 |
56 |
34 |
30 |
|
D1 |
мм |
15 |
32 |
40 |
20 |
12 |
50 |
40 |
32 |
20 |
12 |
|
D2 |
мм |
10 |
6 |
12 |
8 |
10 |
6 |
10 |
12 |
6 |
5 |
|
M |
мм |
M40 |
M60 |
M90 |
M56 |
M36 |
M90 |
M60 |
M72 |
M48 |
M36 |
|
B |
мм |
30 |
50 |
80 |
40 |
24 |
72 |
48 |
48 |
40 |
20 |
|
F |
мм |
4 |
5 |
5 |
5 |
3 |
4 |
5 |
5 |
3 |
3 |
|
Ra1 |
мм |
0,4 |
1,6 |
1,6 |
0,8 |
0,8 |
5 |
1,6 |
5 |
1,6 |
0,8 |
|
Материал |
ВТ1-0 |
Латунь ЛС-59-1 |
Чугун СЧ 21-40 |
Сталь 40 Х |
Сталь 45 Л |
Сталь 20 Х |
Чугун СЧ 15-32 |
Ал. Сплав Д16Т |
Сталь 45 |
БрАЖН10-4-4 | |
Вторая
цифра шифра 4
Таблица 7П
|
Рис. 6П
| |||||||||||
|
Обозначение |
Размерность |
Третья цифра шифра | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | ||
|
L |
мм |
50 |
60 |
50 |
100 |
150 |
100 |
40 |
100 |
120 |
150 |
|
L1 |
мм |
15 |
30 |
15 |
20 |
30 |
30 |
15 |
60 |
40 |
30 |
|
L2 |
мм |
10 |
20 |
30 |
15 |
20 |
20 |
10 |
15 |
40 |
30 |
|
D1 |
мм |
32 |
72 |
100 |
64 |
80 |
70 |
32 |
80 |
60 |
80 |
|
D2 |
мм |
5 |
20 |
20 |
10 |
20 |
10 |
5 |
20 |
8 |
12 |
|
D3 |
мм |
30 |
60 |
72 |
60 |
80 |
60 |
30 |
72 |
70 |
60 |
|
B |
мм |
24 |
48 |
70 |
48 |
72 |
38 |
24 |
40 |
30 |
34 |
|
F |
мм |
3 |
4 |
5 |
3 |
4 |
5 |
3 |
4 |
5 |
4 |
|
Ra1 |
мм |
6,3 |
12,5 |
6,3 |
12,5 |
6,3 |
6,3 |
12,5 |
6,3 |
12,5 |
3,2 |
|
Ra2 |
мм |
1,6 |
1,6 |
1,6 |
0,8 |
1,6 |
0,8 |
1,6 |
0,8 |
1,6 |
0,8 |
|
Материал |
ВТ1-0 |
Латунь ЛС-59-1 |
Чугун СЧ 21-40 |
Сталь 40 Х |
Сталь 45 Л |
Сталь 20 Х |
Чугун СЧ 15-32 |
Ал. Сплав Д16Т |
Сталь 45 |
БрАЖН10-4-4 | |
Вторая
цифра шифра 5
Таблица 8П
|
Рис. 7П | |||||||||||
|
Обозначение |
Размерность |
Третья цифра шифра | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | ||
|
L |
мм |
110 |
90 |
100 |
130 |
140 |
60 |
200 |
90 |
120 |
150 |
|
L1 |
мм |
34 |
60 |
40 |
50 |
60 |
30 |
40 |
20 |
50 |
30 |
|
L2 |
мм |
24 |
30 |
17 |
25 |
34 |
18 |
20 |
12 |
30 |
14 |
|
L3 |
мм |
14 |
20 |
34 |
30 |
20 |
14 |
60 |
18 |
40 |
70 |
|
L4 |
мм |
40 |
35 |
50 |
54 |
44 |
24 |
80 |
40 |
55 |
80 |
|
D |
мм |
50 |
80 |
100 |
180 |
150 |
100 |
100 |
50 |
80 |
70 |
|
D1 |
мм |
40 |
60 |
80 |
140 |
70 |
110 |
50 |
30 |
50 |
40 |
|
D2 |
мм |
6 |
10 |
12 |
8 |
14 |
10 |
14 |
8 |
4 |
5 |
|
B |
мм |
4 |
6 |
8 |
6 |
12 |
5 |
10 |
8 |
4 |
6 |
|
M |
мм |
M20 |
M36 |
M42 |
M20 |
M64 |
M20 |
M36 |
M16 |
M12 |
M36 |
|
Материал |
ВТ1-0 |
Латунь ЛС-59-1 |
Чугун СЧ 21-40 |
Сталь 40 Х |
Сталь 45 Л |
Сталь 20 Х |
Чугун СЧ 15-32 |
Ал. Сплав Д16Т |
Сталь 45 |
БрАЖН10-4-4 | |
Вторая
цифра шифра 6
Таблица 9П
|
Рис. 8
| |||||||||||
|
Обозначение |
Размерность |
Третья цифра шифра | |||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
|
L |
мм |
90 |
120 |
200 |
180 |
120 |
180 |
100 |
160 |
120 |
80 |
|
L1 |
мм |
60 |
80 |
110 |
120 |
100 |
110 |
82 |
100 |
100 |
55 |
|
L2 |
мм |
40 |
50 |
80 |
100 |
70 |
40 |
60 |
70 |
70 |
30 |
|
L3 |
мм |
4 |
10 |
8 |
5 |
12 |
7 |
9 |
12 |
5 |
14 |
|
L4 |
мм |
16 |
25 |
40 |
30 |
5 |
50 |
6 |
27 |
4 |
10 |
|
B |
мм |
7 |
12 |
14 |
16 |
20 |
25 |
10 |
8 |
6 |
9 |
|
M |
мм |
M14 |
M30 |
M72 |
M80 |
M64 |
M36 |
M90 |
M30 |
M24 |
M56 |
|
D1 |
мм |
30 |
42 |
30 |
60 |
40 |
100 |
30 |
70 |
14 |
160 |
|
D2 |
мм |
10 |
26 |
60 |
50 |
35 |
34 |
70 |
24 |
20 |
50 |
|
D3 |
мм |
8 |
5 |
4 |
7 |
6 |
8 |
5 |
4 |
7 |
10 |
|
Материал |
ВТ1-0 |
Латунь ЛС-59-1 |
Чугун СЧ 21-40 |
Сталь 40 Х |
Сталь 45 Л |
Сталь 20 Х |
Чугун СЧ 15-32 |
Ал. Сплав Д16Т |
Сталь 45 |
БрАЖН10-4-4 | |
Вторая
цифра шифра 7
Таблица 10П
|
Рис. 9П
| |||||||||||
|
Обозначение |
Размерность |
Третья цифра шифра | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | ||
|
L |
мм |
70 |
64 |
90 |
120 |
98 |
140 |
80 |
200 |
160 |
100 |
|
L1 |
мм |
25 |
30 |
36 |
42 |
48 |
56 |
48 |
42 |
80 |
42 |
|
L2 |
мм |
14 |
15 |
12 |
9 |
24 |
36 |
20 |
10 |
60 |
20 |
|
L3 |
мм |
20 |
25 |
32 |
40 |
28 |
25 |
26 |
28 |
40 |
24 |
|
L4 |
мм |
5 |
10 |
12 |
10 |
8 |
5 |
6 |
8 |
10 |
12 |
|
D1 |
мм |
60 |
100 |
90 |
110 |
72 |
140 |
180 |
90 |
64 |
160 |
|
D2 |
мм |
40 |
56 |
48 |
42 |
64 |
60 |
72 |
64 |
48 |
56 |
|
D3 |
мм |
25 |
64 |
42 |
90 |
56 |
64 |
64 |
72 |
56 |
48 |
|
B1 |
мм |
6 |
8 |
10 |
6 |
10 |
6 |
12 |
10 |
8 |
6 |
|
B2 |
мм |
3 |
4 |
5 |
3 |
5 |
3 |
6 |
5 |
4 |
3 |
|
Материал |
ВТ1-0 |
Латунь ЛС-59-1 |
Чугун СЧ 21-40 |
Сталь 40 Х |
Сталь 45 Л |
Сталь 20 Х |
Чугун СЧ 15-32 |
Ал. Сплав Д16Т |
Сталь 45 |
БрАЖН10-4-4 | |
Вторая
цифра шифра 8
Таблица 11П
|
Рис. 10П
| |||||||||||
|
Обозначение |
Размерность |
Третья цифра шифра | |||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
|
L |
мм |
120 |
125 |
20 |
32 |
200 |
46 |
80 |
160 |
250 |
40 |
|
L1 |
мм |
80 |
60 |
10 |
18 |
140 |
20 |
60 |
100 |
130 |
20 |
|
L2 |
мм |
12 |
10 |
2 |
3 |
16 |
2 |
20 |
50 |
60 |
8 |
|
L3 |
мм |
26 |
30 |
8 |
15 |
46 |
18 |
42 |
74 |
86 |
18 |
|
L4 |
мм |
20 |
30 |
3 |
9 |
30 |
11 |
15 |
20 |
18 |
8 |
|
D |
мм |
30 |
200 |
16 |
160 |
40 |
80 |
100 |
25 |
125 |
32 |
|
D1 |
мм |
14 |
100 |
10 |
80 |
25 |
40 |
60 |
15 |
68 |
20 |
|
D2 |
мм |
60 |
180 |
30 |
180 |
32 |
100 |
140 |
40 |
200 |
50 |
|
R |
мм |
70 |
60 |
20 |
22 |
46 |
38 |
48 |
32 |
58 |
50 |
|
B |
мм |
5 |
12 |
6 |
3 |
5 |
6 |
8 |
4 |
7 |
5 |
|
Материал |
ВТ1-0 |
Латунь ЛС-59-1 |
Чугун СЧ 21-40 |
Сталь 40 Х |
Сталь 45 Л |
Сталь 20 Х |
Чугун СЧ 15-32 |
Ал. Сплав Д16Т |
Сталь 45 |
БрАЖН10-4-4 | |
Вторая
цифра шифра 9
Размерный Анализ и ОЦЕНКА
СТЕПЕНИ ПОДГОТОВЛЕННОСТИ ИЗДЕЛИЯ
К АВТОМАТИзированноМУ ПРОИЗВОДСТВУ
Составили: Бочкарев Петр Юрьевич
Кривошеин Юрий Александрович
ШАЛУНОВ Вячеслав Викторович
Рецензент А.А.. Игнатьев
Корректор О.А. Луконина
Лицензия ИД № 06268 от 14.11.01
Подписано в печать Формат 60×84 1⁄16
Бум. тип. Усл. печ.л. Уч.-изд.л.
Тираж 100 экз. Заказ Бесплатно
Саратовский государственный технический университет
410054 г. Саратов, ул. Политехническая, 77
Копипринтер СГТУ, 410054 г. Саратов, ул. Политехническая, 77
