Результаты измерения влажности воздуха

Помещение
Зона исследования	Показания термометра		Влажность			Дефицит насыщения	Точка росы
			максимальная	абсолютная	относительная
	сухого	влажного
на высоте 0,5 от пола
на высоте 1,2 м
на высоте 1,6 м
В среднем

Подвижность воздуха внутри помещений обусловлена: направлением и силой ветра; наружной и внутренней температурой воздуха; способом размещения животных; наличием вентиляционных систем.

Задание 5. Определение скорости движения воздуха кататермометрами. Кататермометры могут иметь цилиндрический или шаровой резервуар и позволяют определить скорость охлаждения прибора или катаиндекс, зависящий от температуры, влажности и подвижности окружающего воздуха. Пределы измерения от 0,04 до 15 м/сек. Кататермометры делятся на низкоградусные, среднеградусные и высокоградусные. Резервуар прибора заполнен окрашенным спиртом, верхняя часть спиртового резервуара переходит в капиллярную трубку, которая оканчивается вверху небольшим цилиндрическим расширением. Шкала прибора разделена на градусы: от 35⁰ до 38⁰ или от 33° до 40° (среднеградусный прибор). На обратной стороне шкалы нанесен фактор прибора, для каждого прибора он индивидуальный. Фактором кататермометра называется величина потери тепла с 1 см² поверхности резервуара прибора за период охлаждения.

Правила работы с прибором

Сначала определяют охлаждающую способность воздуха, а затем скорость его движения.

1. Перед исследованием резервуар кататермометра опускают в воду, нагретую до 60 °С, и ждут, пока спирт не заполнит на 1/3 верхнее цилиндрическое расширение (в резервуаре не должно быть пузырьков воздуха). После этого резервуар досуха вытирают сухой салфеткой. Прибор подвешивают или удерживают на вытянутой руке в зоне измерения.

2. По секундомеру определяют время, в течение которого столбик спирта опустится от +38 до +35 ⁰С. Измерения проводят не менее 3-5 раз и вычисляют среднее значение.

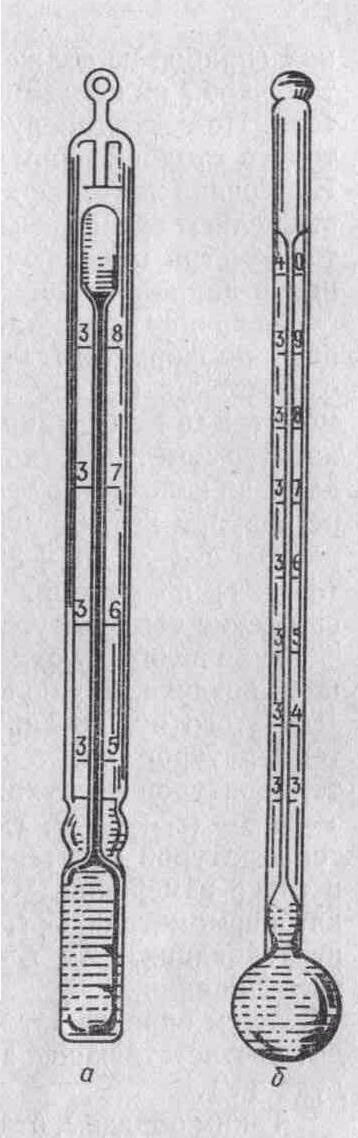

Рисунок 10. Кататермометры (а – цилиндрический; б - шаровой)

3. В это же время термометром измеряют температуру воздуха в данной точке.

Величину охлаждения кататермометра рассчитывают по формуле:

гдеН искомая величина охлаждения с 1 см³ резервуара кататермометра за 1 сек (катаиндекс), мкал/(с×см²); F- фактор кататермометра; α- время, в течение которого происходит снижение температуры с +38 до +35 ⁰С, сек.

Зная величину охлаждения (H) и температуру окружающего воздуха, определяют скорость движения воздуха, пользуясь эмпирическими формулами.

Для вычисления скоростей движения воздуха менее 1 м/с применяют формулу Хилла:

, а для вычисления скоростей движения воздуха более 1 м/с пользуются формулой Вейса, гдеV-искомая скорость движения воздуха, м/с; H-величина охлаждения, мкал/(с×см²); Q –разность между средней температурой кататермометра (36,5⁰ С) и температурой в точке измерения, ⁰С;

0,2; 0,4; 0,13; 0,47-эмпирические константы.

Пример: При определении скорости движения воздуха в телятнике было установлено: время, в течение которого произошло снижение температуры с +38 до 35 ⁰С, равно 6 сек. Средняя температура в точке исследования равна (12,4+12,6):2=12,5 ⁰С. Фактор кататермометра равен 628.

Вычисляем катаиндекс: . ОпределяемQ. Q=36,5-12,5=24⁰С. Затем находим частное H/Q – 8,26:24=0,34

Подставив, цифровые величины в формулу для скорости движения воздуха меньше 1 м/с находим скорость движения воздуха

Примечание: если частное H/Q меньше 0,6, то расчет ведут по формуле Хилла, а если равно или больше 0,6 используют формулу Вейса.

При соблюдении нормативов температур скорость движения воздуха в зоне расположения животных бывает от 0,15 до 1,0 м/с.

Задание 6. Определение скорости движения воздуха динамическими анемометрами. Скорость движения воздуха в животноводческих и птицеводческих помещениях, вытяжных каналах можно измерить динамическими анемометрами: крыльчатым анемометром типа АСО-3, вне помещения – чашечными анемометрами МС-13 и М-61.

Различают анемометры динамические и статические. Динамическими анемометрами скорость движения воздуха определяют по числу оборотов, а статическими - по отклонению пластинки.

Крыльчатый анемометр АСО-3 предназначен для измерения скорости движения воздуха в пределах от 0,5 до 5 м/сек. Воспринимающей частью прибора является крыльчатка, огражденная широким металлическим кольцом (диффузором). Она при помощи оси связана со счетным механизмом, шкала которого имеет 3 циферблата измерений: тысяч, сотен и единиц. Включение и выключение анемометра производится арретиром. Перед измерением скорости воздушного потока записывают начальное показание (пример, стрелка на циферблате «1000»-между 3 и 4, на циферблате «100»-между 7 и 8, а на циферблате десятков и единиц- против 54). Показание в данном случае имеет значение 3754. Затем анемометр располагают в воздушном потоке осью крыльчатки вдоль его направления и, добившись равномерного вращения крыльчатки вхолостую, одновременно включают механизм прибора и секундомер. Измерение проводят в течение 100 сек после чего механизм и секундомер выключают, записывают конечное показание счетчика. Разделив разность первоначального и конечного показаний на 100 с, находят число делений в секунду. Скорость движения воздуха определяют по графику, прилагаемому к прибору (их два: один применяется при скорости воздушного потока до 1 м/с, второй- 1-5 м/с.).

Пример: начальное показание счетчика 4832, конечное- 5000. Разность в показаниях:5000-4832=168. Число делений в 1 с равно 168/100=1,68. Согласно графика искомая скорость движения воздуха равна 0,96 м/с.

Чашечный анемометр типа МС-13 позволяет измерять скорость движения воздуха вне помещения от 1 до 20 м/сек. Отличается от крыльчатого только ветроприемником, где вместо крыльчатки- крестовина с 4 полыми полушариями. Измерение скорости воздушного потока аналогично предыдущему. Только ось анемометра должна находиться в вертикальном положении.

Расчет подвижности производят по графику так же, как и при использовании крыльчатого анемометр

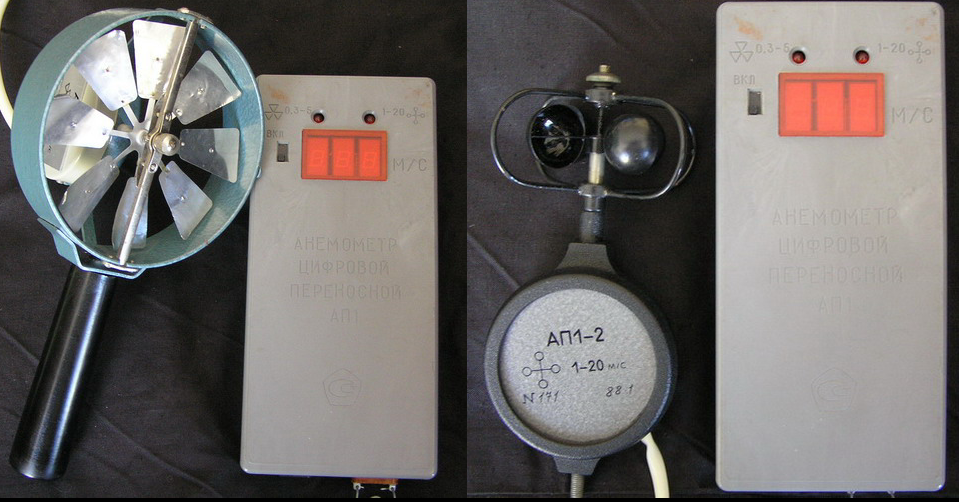

Рисунок 11. Анемометры

Рисунок 12. Метеоскоп-М (измеритель параметров микроклимата
