35, Выбор схемы внешнего электроснабжения предприятия. Разновидность схем и область их применения
Система внешнего электроснабжения включает в себя схему электроснабжения и источника питания предприятия. Основным условием проектирования рациональной системы внешнего электроснабжения является надёжность, экономичность и качество электроэнергии в сети.
Экономичность определяется приведёнными затратами на систему электроснабжения. Надёжность зависит от категории потребителей электроэнергии и особенностей технологического процесса, неправильная оценка которого может привести как к снижению надёжности системы электроснабжения, так и к неоправданным затратам на излишнее резервирование.
При проектировании, как правило, разрабатывается несколько вариантов, наиболее целесообразным из которых определяется в результате технико-экономического сопоставления.
При проектировании схемы электроснабжения предприятия наряду с надежностью и экономичностью необходимо учитывать такие требования, как характер размещения нагрузок на территории предприятия, потребляемую мощность, наличие собственного источника питания.
Различают следующие виды схем электроснабжения:
Радиальные
Магистральные
Смешанные(радиальные +магистральные)
Радиальные схемы, как правило, целесообразны, когда нагрузки размещены в различных направлениях от пункта питания. Для питания мощных РП при кабельных сетях целесообразно, как правило, применение радиальных схем.
Преимущественное применение находят двухступенчатые и одноступенчатые радиальные схемы. Применения радиальных схем с числом ступеней более двух следует избегать; однако они могут возникнуть при развитии предприятия, а также для питания выносных периферийных трансформаторных пунктов.
Двухступенчатые радиальные схемы с промежуточными распределительными пунктами применяются главным образом на больших и средних предприятиях для питания через РП крупных пунктов потребления электроэнергии
Одноступенчатые радиальные схемы применяются главным образом на небольших предприятиях, где в многоступенчатых схемах нет необходимости. На больших предприятиях одноступенчатые схемы питания применяются для крупных сосредоточенных потребителей (насосные, компрессорные, преобразовательные, печные и т. п.), расположенных в различных направлениях от центра питания. При применении радиальных схем осуществляется глубокое секционирование всей системы электроснабжения, начиная от основных центров питания и кончая сборными шинами напряжением до 1000 В цеховых подстанций, а иногда и цеховых силовых распределительных пунктов
При магистральныx схемах уменьшается число звеньев коммутации, и в этом заключается главное преимущество магистральных схем.
Магистральные схемы целесообразны при распределенных нагрузках, при упорядоченом (близком к линейному) расположении подстанций на территории проектируемого объекта, благоприятствующем возможно более прямому прохождению магистралей от источника питания до потребителя энергии без обратных потоков энергии и длинных обходов. Это обстоятельство в известной степени ограничивает область применения магистральных схем.
Магистральные схемы более удобны при выполнении резервирования цеховых подстанций от второго источника в случае выхода. из работы основного питающего пункта.
Недостатком магистральных схем является невозможность резервирования по вторичному напряжению соседних однотрансформаторных подстанций, так как они питаются от одной магистрали и одновременно выходят из работы. Для устранения этого недостатка близко расположенные однотрансформаторные подстанции можно питать от разных магистралей (рис. 1).
Число трансформаторов, присоединяемых к одной магистрали, зависит от их мощности и важности питаемого объекта. Чем выше мощность трансформаторов, тем меньше их можно присоединить к одной магистрали. При большом числе трансформаторов слишком загрубляется максимальная защита на головном участке магистрали, и она может оказаться нечувствительной при коротком замыкании в трансформаторе. Суммарная мощность трансформаторов, присоединенных на одну магистраль не должна превышать 5000-6000 МВА.

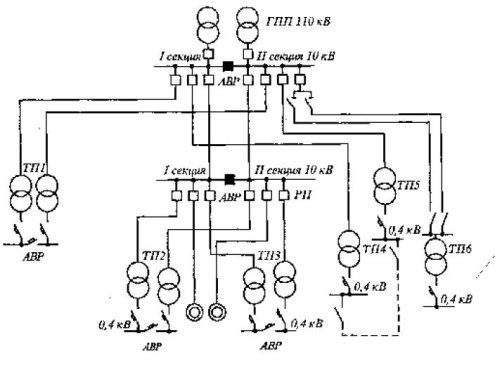

Магистральная схема
Радиальная схема
