30. Основные этапы и последовательность изображения отдельных участков схем гпп, грп, ктп (тп), и ру предприятия с использованием графических редакторов (программ).

Главные понизительные подстанции, питающие крупные промышленные предприятия, включают в себя распределительные устройства, главные трансформаторы на напряжение, трансформаторы собственных нужд на напряжение 6 (10)/0,4 кВ, конденсаторные батареи напряжением 6 (10) кВ, шиты управления электроснабжением, мастерские и т.д.

На ГПП, как правило, устанавливают два одинаковых трансформатора на 35...220/6 (10) кВ. Необходимость двух трансформаторов обусловлена тем, что на современных промышленных предприятиях преобладают нагрузки второй категории и обычно имеются нагрузки первой категории, для питания которых необходимо иметь два независимых источника. Установка более двух трансформаторов неэкономична и применяется в основном лишь при расширении предприятия. Главные понизительные подстанции размещают вблизи центра нагрузки.

Одно- трансформаторные ГПП можно применять при наличии возможности обеспечить резервное питание нагрузок первой и второй категорий по сети напряжением 6 (10) кВ от соседних подстанций или ТЭЦ.

На вводах к трансформаторам устанавливают короткозамыкатели : в сетях с глухозаземленной нейтралью — в одной фазе, в сетях с изолированной нейтралью — в двух. Короткозамыкатель автоматически включается при срабатывании релейной защиты в результате внутренних повреждений в трансформаторе ГПП. При включении короткозамыкателя создается искусственное короткое замыкание на входах высшего напряжения (ВН) трансформатора. На такое короткое замыкание реагирует релейная защита линии в системе и отключает соответствующую линию.

Трансформаторы ГПП подключают к сборным шинам вторичного напряжения 6 (10) кВ через масляные выключатели и разъединители. Если требуется ограничение тока короткого замыкания в сети предприятия напряжением 6 (10) кВ, то между выключателями и разъединителями ввода включают трехфазные бетонные реакторы.

К вводам подключаются трансформаторы собственных нужд подстанции для обеспечения питания приемников собственного расхода, в том числе приводов масляных выключателей, независимо от состояния сборных шин напряжением 6 (10) кВ ГПП.

Сборные шины напряжением 6 (10) кВ распределительных устройств ГПП секционируют выключателем. Благодаря этому при повреждении или ремонте сборных шин отключается только одна секция и все основные электроприемники получают питание от другой секции. При внезапном исчезновении напряжения на одной секции, например при отключении питающей линии, с помощью устройств АВР включается секционный выключатель, обеспечивая питание секции. Секционный выключатель выбирают по нагрузке одной секции шин, а выключатель ввода трансформатора — по нагрузке двух секций в послеаварийном режиме ГПП. Для ограничения токов короткого замыкания секционный выключатель нормально отключен.

Схема ГПП предприятия средней мощности, получающего электроэнергию по отпайкам от двух магистральных линий. В этом случае необходимы отделители для отключения поврежденного трансформатора ГПП от магистрали.

При сооружении мощных ГПП на небольшом (несколько километров) расстоянии от районных подстанций или электростанций можно отказаться от установки каких-либо коммутационных аппаратов (за исключением разъединителей) на вводе напряжением 35...220 кВ к главным трансформаторам. Функции защиты и отключения трансформаторов, так же как и линий, передаются головному выключателю питающей ГПП линии. При срабатывании релейной защиты трансформатора ГПП отключающий импульс передается на головной выключатель линии по высокочастотным каналам или специально построенной для этого линии связи.

Главные (центральные) распределительные пункты. На крупных энергоемких предприятиях проектом электроснабжения предусматривается один или несколько центральных распределительных пунктов 6— 10 кВ, куда поступает энергия от головной понизительной подстанции предприятия или непосредственно от районной подстанции энергосистемы и распределяется по отходящим линиям 6—10 кВ к внутриплощадочным ТП. Центральный распределительный пункт представляет собой распределительное устройство, состоящее из камер КРУ для внутренней установки

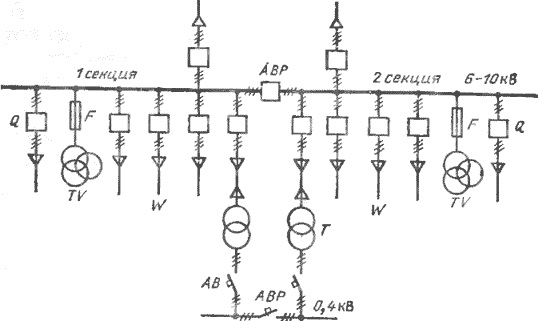

Рис 1. Принципиальная схема ГРП

В электроснабжении промышленных предприятий широкое применение находят комплектные трансформаторные подстанции (КТП), состоящие из силовых трансформаторов, шкафов ввода высшего и низшего напряжения, шкафов отходящих линий и, в случае двух- или трехтрансформаторных подстанций — секционных шкафов.

Принципиальная схема двухтрансформаторной подстанции приведена на рисунке 1.

QFI, QF2 — автоматические выключатели ввода низшего напряжения трансформаторов T1, Т2;

QF3 — секционный автоматический выключатель.

Распределительным устройством (РУ) называется электрическая установка, служащая для приема и распределения электрической энергии.

По существу распределительное устройство — это конструктивное выполнение принятой электрической схемы, т. е. расстановка электрических аппаратов внутри помещений или на открытом воздухе с соединениями между ними голыми (редко изолированными) шинами или проводами строго в соответствии с электрической схемой.

Для энергетической системы распределительное устройство является узлом сети, оборудованным электрическими аппаратами и защитными устройствами, служащими для управления распределением потоков энергии, отключения поврежденных участков, обеспечения надежного электроснабжения потребителей.

Каждое РУ состоит из подходящих и отходящих присоединений, которые связаны между собой сборными шинами, перемычками, кольцевыми и многоугольными соединениями, с размещением различного числа выключателей, разъединителей, реакторов, измерительных трансформаторов и прочих электрических аппаратов, обусловленных принятой схемой. Все аналогичные присоединения выполняются одинаково, так что РУ собирается из стандартных, как бы типовых, ячеек.

Основным аппаратом РУ является выключатель — устройство, способное включать, нести и отключать нормальные токи нагрузки, а также включать и автоматически отключать (при заранее заданных условиях) токи аварийного режима, такие, как токи короткого замыкания.

Разъединители служат для замыкания и размыкания цепей без нагрузки; в качестве оперативных они используются для переключений в схемах соединений, а как неоперативные применяются для отсоединения участков коммутации и оборудования, выводимых в ремонт.

Прочие аппараты, как то: измерительные трансформаторы напряжения и тока, реакторы, разрядники, заградители и конденсаторы высокочастотной связи, необходимые опорные и подвесные изоляторы, а также несущие и поддерживающие строительные конструкции — имеют свое обоснование, определяемое в проекте электрической установки их назначением, местом в схеме соединений и намеченными конструкциями РУ.
