52. Изобразить схемы внешнего электроснабжения при питании от энергосистемы и собственного источника, область применения.

Схема при питании от собственного источника питания

1) высокие требования к надежности

2)требуется третий источник питания

3)при большой потребности в паре и тепле

4)при необходимости использовать вторичные энергоресурсы

5)когда предприятие не имеет связи с энергосистемой

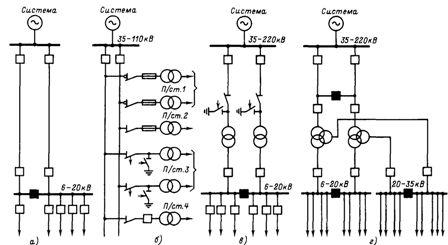

Схема при питании от энергосистемы

1)Применяется для предприятий средней и большой мощности

2) РУ ГПП состоит из шкафов.

3) отсутствуют реакторы.

53. Указать, когда промышленное предприятие может иметь собственный источник питания и как он может подключаться.

Собственный источник питания предприятия электроэнергией предусматривается:

- при сооружении предприятий в районах, не имеющих связи с энергосистемой;

- при наличии специальных требований к бесперебойности питания, когда собственный источник питания необходим для резервирования;

- при значительной потребности в паре и горячей воде для производственных целей и теплофикации или же при наличии на объекте «отбросного» топлива (газ и т. п.) и целесообразности его использования для электростанций;

- если сооружение собственного источника (например, на базе существующей котельной) приводит к снижению результирующих затрат на электроснабжение.

Пунктами приема электроэнергии от внешнего источника могут являться узловые распределительные подстанции (УРП), главные понизительные подстанции (ГПП), центральные распределительные пункты и распределительные пункты (ЦРП и РП), подстанции глубокого ввода (ПГВ), трансформаторные подстанции (ТП).
