43. Общие принципы построения схем внутризаводского распределения электроэнергии.
Характерной особенностью схем внутризаводского распределения электроэнергии является большая разветвленность сети и наличие большого количества коммутационно-защитной аппаратуры, что оказывает значительное влияние на технико-экономические показатели и на надежность системы энергоснабжения.
С целью создания рациональной схемы распределения электроэнергии требует всесторонний учет многих факторов, таких как конструктивное исполнение сетевых узлов схемы, способ канализации электроэнергии, токи КЗ при разных вариантах и др.
При проектировании схемы важное значение приобретает правильное решение вопросов питания силовых и осветительных нагрузок в ночное время, в выходные и праздничные дни. Для взаимного резервирования рекомендуется использовать шинные и кабельные перемычки между ближайшими подстанциями, а также между концами сетей низкого напряжения, питаемых от различных трансформаторов.
В общем случае схемы внутризаводского распределения электроэнергии имеют ступенчатое построение. Считается нецелесообразным применение схем с числом ступеней более двух-трех, так как в этом случае усложняется коммутация и защита сети. На небольших по мощности предприятиях рекомендуется применять одноступенчатые схемы.
Схема распределения электроэнергии должна быть связана с технологической схемой объекта. Питание приемников электроэнергии разных параллельных технологических потоков должно осуществляться от разных источников: подстанций, РП, разных секций шин одной из подстанций. Это необходимо для того, чтобы при аварии не останавливались оба технологических потока. В то же время взаимосвязанные технологические агрегаты должны присоединяться к одному ИП, чтобы при исчезновении питания все ЭП были одновременно обесточены.
При построении общей схемы внутризаводского энергоснабжения необходимо принимать варианты, обеспечивающие рациональное использование ячеек РУ, минимальную длину распределительной сети, максимум экономии коммутационно-защитной аппаратуры.
СЭС предприятия состоит из ИП и линий электропередачи, осуществляющих подачу электроэнергии к предприятию, понизительных, распределительных и преобразовательных п/ст и связывающих их кабелей и ВЛ, а также токопроводов, обеспечивающих на требуемом напряжении подвод электроэнергии к ее потребителям.
Требования, предъявляемые к СЭС предприятий, в основном зависят от потребляемой ими мощности и характера электрических нагрузок, особенностей технологии производства, климатических условий, загрязненности окружающей среды и других факторов.

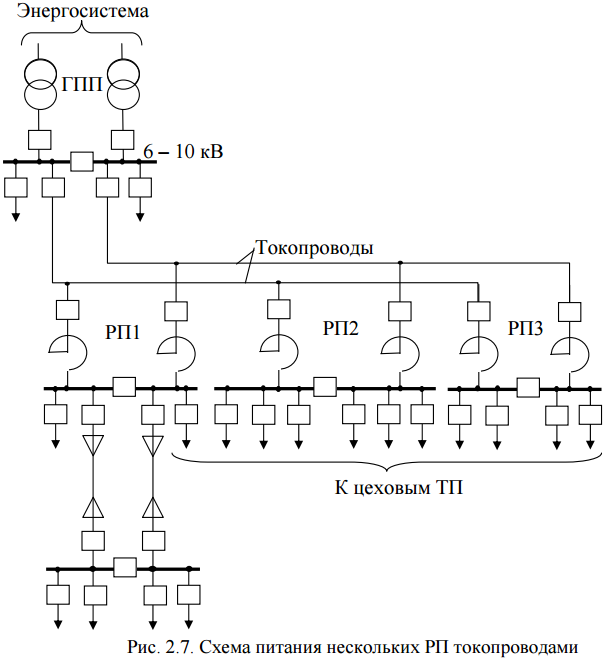

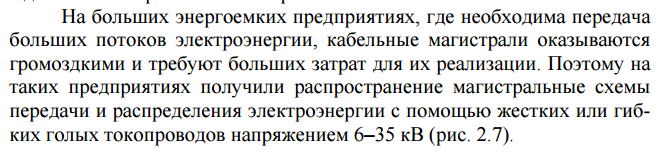

44. Изобразить схемы электроснабжения энергоемких предприятий с помощью токопроводов.
45. Изобразить схемы внутреннего электроснабжения, одно и 2х-ступенчатые радиальные схемы.
46. Определить категорию электроприемников по надежности электроснабжения, заданных преподавателем.
Требования к надежности электроснабжения в настоящий момент является одним из важных аспектов работы потребителей. От существующего уровня надежности энергоснабжения электроприемников потребителя зависит количество брака на производстве, качество изготовляемой продукции и, как следствие, конкурентоспособность компании в целом.
Сразу стоит отметить, что вопросы надежности энергоснабжения затрагиваются в основном в Правилах устройства электроустановок. Ответственность поставщика электроэнергии за низкие показатели качества электроэнергии и низкую надежность электроснабжения в действующем законодательстве в электроэнергетике прописано слабо. Однако некоторые моменты все-таки определены. Как не допустить простоя предприятия из-за отключения электроэнергии или с кого взыскать убытки от возникновения брака вследствие несоблюдения поставщиком электроэнергии показателей, определенных для различных категорий надежности электроснабжения, об этом и попытаемся разобраться в этой статье.
Для начала предлагаем разобраться с особенностями надежности энергоснабжения потребителей. В соответствии с Правилами устройства электроустановок (ПЭУ 7 издание)выделяют три категории надежности электроснабжения.
Первая категория надежности электроснабжения (1 категория надёжности)
Вторая категория надежности электроснабжения (2 категория надёжности)
Третья категория надежности электроснабжения (3 категория надежности)
При этом ПЭУ не устанавливает конкретные требования к времени восстановления энергоснабжения электроприемников 1 или 2 категории надежности. Для 3 категории надежности электроснабжения установлено время восстановления не более 24 часов.
Стоит отметить, что время восстановления энергоснабжения потребителей в соответствии с п. 31.6 «Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг», утвержденных Постановлением Правительства РФ от 27.12.2004 №861, определяется следующим:
Для третьей категории надежности электроснабжения: допустимое число часов отключений в год составляет 72 часа, но не более 24 часов подряд, включая срок восстановления электроснабжения, за исключением случаев, когда для производства ремонта объектов электросетевого хозяйства необходимы более длительные сроки, согласованные с Федеральной службой по экологическому, технологическому и атомному надзору,
Для второй и первой категории надежности энергоснабжения число часов отключений должно определяться в договоре оказания услуг по передаче электроэнергии (если у потребителя нет такого договора – то вдоговоре энергоснабженияс гарантирующим поставщиком) с учетом его фактической схемы, источников энергоснабжения, наличия резервного питания и др.
Таким образом, важным моментом для потребителей с 1 или 2 категорией надежности для обеспечения требуемого уровня надежности электроснабжения, определить параметры восстановления подачи электроэнергии в случае возникновения аварийных ситуаций и др. вне регламентных отключений еще на этапе заключения договора энергоснабжения с поставщиком электроэнергии.
Также стоит особо отметить обязательное требования по закреплению величин аварийной брони и технологической брони. Указанные параметры определяются в акте аварийной и технологической брони и являются неотъемлемой частью договора потребителя. Очень часто потребители, имеющие аварийную или технологическую бронь не имеют оформленного акта согласования брони, что может привести (в случае отключения электроэнергии) к значительным убыткам для самого потребителя, а в худшем случае и к экологическим последствиям.
Определение границ зоны ответственности за надёжность электроснабжения с учетом существующих категорий.
При этом, качество и надежность электроснабжения потребителей определяется на границе балансовой принадлежности потребителя и сетевой компании.
Ответственность поставщика электроэнергии за вопросы энергоснабжения (в т.ч. надежность энергоснабжения) определяются п. 7 «Основных положений функционирования розничных рынков электрической энергии», утв. Постановлением Правительства РФ от 04.05.2012 №442, который говорит о том, что наличие оснований и размер ответственности субъектов электроэнергетики перед потребителями за действия (бездействие), повлекшие за собой неблагоприятные последствия, определяются в соответствии с гражданским законодательством Российской Федерации и законодательством Российской Федерации об электроэнергетике.
Таким образом, даже если у потребителя согласована в договоре энергоснабжения первая или вторая категория надежности электроснабжения, количество источников питания у него 2 или более, и на электроприемники потребителя есть согласованный акт о технологической или аварийной брони, то при возникновении случая временного прекращения поставок электроэнергии и возникновения у предприятия убытков вследствие этого, у него (потребителя) есть возможность получить компенсацию своих убытков только в судебном порядке. Поэтому важно дополнительно в договоре закреплять ответственность сторон за нарушение параметров надежности энергоснабжения.
При возникновении каких-либо ситуаций, связанных с надежности энергоснабжения, потребитель должен предъявлять требования к компенсации своих расходов (упущенной выгоды) к гарантирующему поставщику (энергосбытовой компании) если у потребителя заключен договор энергоснабжения и к электросетевой компании (владельцу электросетевых объектов) если у потребителя заключен договор купли-продажи электроэнергии и договор оказания услуг по передаче.
Выбор или изменение категории надежности электроснабжения.
В соответствии с правилами технологического присоединения энергопринимающих устройств потребителей к электрическим сетям, утвержденных постановлением Правительства РФ от 27.12.2004 №861, категория надежности электроснабжения электроприемников потребителей определяется в процессе технологического присоединения энергопринимающих устройствк электрическим сетям. При этом потребитель самостоятельно определяет какая категория надежности энергоснабжения ему необходима.
"Технологическое присоединение энергопринимающих устройств в целях обеспечения надежного их энергоснабжения и качества электрической энергии может быть осуществлено по одной из трех категорий надежности. Отнесение энергопринимающих устройств заявителя (потребителя электрической энергии) к определенной категории надежности осуществляется заявителем самостоятельно.
Отнесение энергопринимающих устройств к первой категории надежности осуществляется в случае, если необходимо обеспечить беспрерывный режим работы энергопринимающих устройств, перерыв снабжения электрической энергией которых может повлечь за собой угрозу жизни и здоровью людей, угрозу безопасности государства, значительный материальный ущерб. В составе первой категории надежности выделяется особая категория энергопринимающих устройств, бесперебойная работа которых необходима для безаварийной остановки производства с целью предотвращения угрозы жизни людей, взрывов и пожаров".
Однако, стоит понимать, что при выборе 2 или 1 категории надежности, стоимость подключения электричествавозрастет в 2 раза относительно присоединения по 3 категории надежности: ведь для энергоснабжения по 1 или 2 категории необходимо два независимых источника питания и присоединение к каждому из них будет стоить примерно одинаково.
