Тема 2.3.Трубные проводки систем автоматизации.

2.3.1.Назначение трубных проводок. Классификация проводок. Основные технические требования к трубным проводкам. Материалы, способы выполнения трубных проводок из металлических труб.

2.3.2.Прокладка и крепление трубных проводок. Способы прокладки горизонтальной и вертикальной

2.3.1.Назначение трубных проводок.

Трубные проводки – совокупность труб и трубных кабелей (пневмокабелей), соединительных и присоединительных устройств, арматуры, устройств защиты от внешних воздействий, крепежных установочных узлов и деталей, собранных в цельную конструкцию, проложенную и закрепленную на элементах зданий или технологическом оборудовании.

Трубные проводки служат линиями связи для передачи энергии в пневматических и гидравлических системах автоматики и выполнения различных вспомогательных функций, связанных с их обслуживанием (обогрева, охлаждения, дренажа, промывки и т.п.)

По функциональному назначению трубные проводки делятся на:

а) основные;

б) вспомогательные.

По расположению на объекте они делятся на:

а) внутренние;

б) наружные;

в) скрытые;

г) открытые.

Основные трубные проводки - импульсные, командные, питающие.

Вспомогательные трубные проводки - обогревающие, охлаждающие и дренажные.

Импульсные трубные проводки предназначены для передачи воздействия контролируемой технологической среды на чувствительные элементы измерительных преобразователей, приборов непосредственно или через разделительые среды.

Командные трубные проводки обеспечивают передачу командных сигналов от передающих устройств к приемным.

Питающие трубные проводки обеспечивают подачу сжатого воздуха к пневматическим техническим средствам автоматизации.

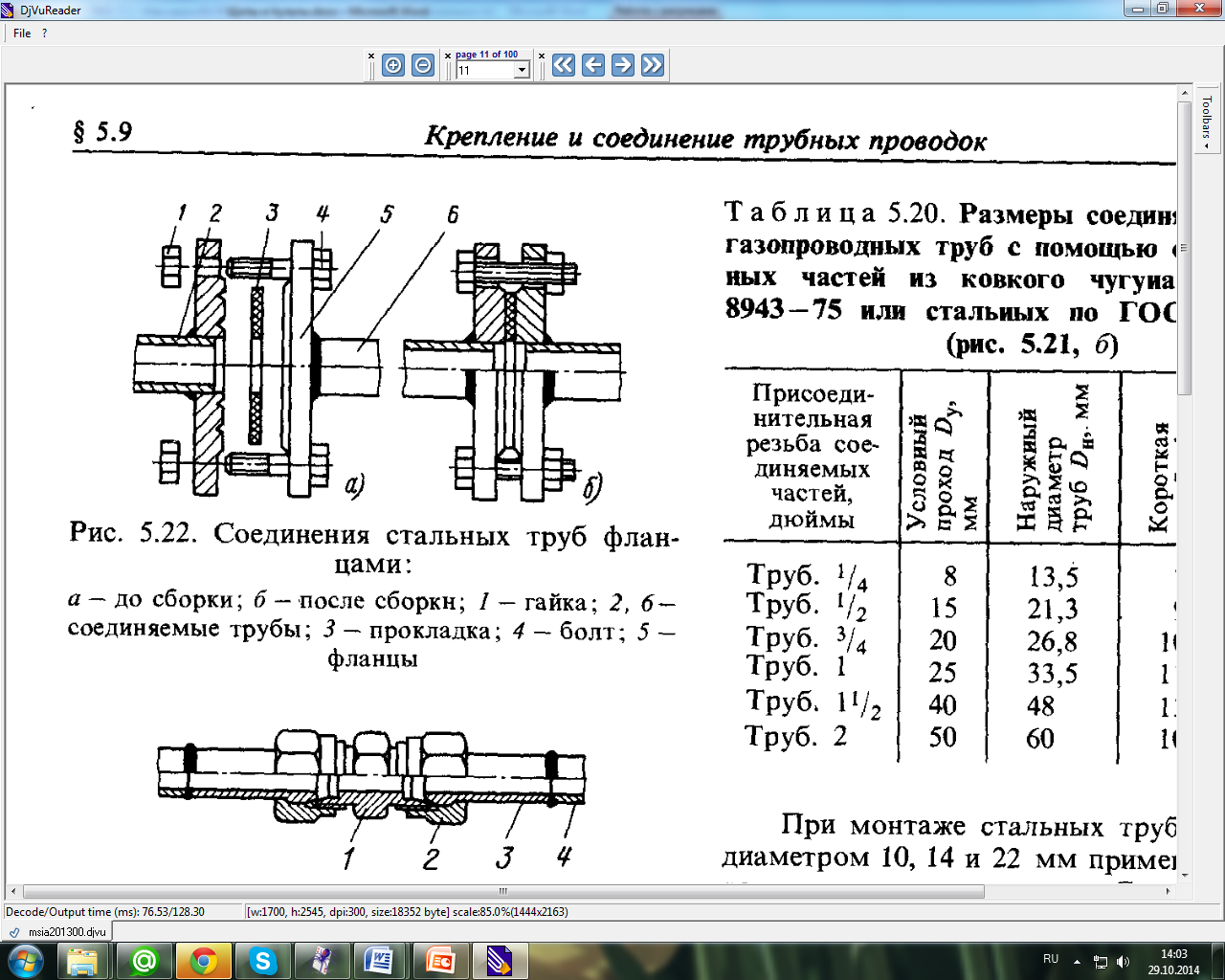

Трубные проводки выполняются из черных и цветных металлов или полимерных материалов.

Трубные проводки по способу прокладки делятся на одиночные и групповые.

В зависимости от свойств и параметров технологических сред, заполняющих трубные проводки подразделяются на группы и категории:

Группа А - Продукты с токсичными свойствами (I, II);

а) сильнодействующие ядовитые вещества и дымящиеся кислоты

б) прочие продукты с токсическими свойствами

Группа Б - Горючие и активные газы, легковоспламеняющиеся и горючие жидкости (I – IV);

Группа В - Перегретый водяной пар (I – IV);

Группа Г – Горячая вода и насыщенный водяной пар (I – IV);

Группа Д – Негорючие жидкости и пары, инертные газы (I – V)

Требования к трубным проводкам.

1. Трубные проводки должны обеспечивать возможность:

а) проведения испытаний приборов во время монтажа, наладки и эксплуатации без останова технологического оборудования;

б) продувки и промывки приборов без останова оборудования;

в) заполнения приборов и импульсных трубных проводок разделительными жидкостями;

г) удаления газов из приборов и импульсных трубных проводок, заполненных жидкостью;

д) удаления конденсатов жидкостей из приборов и импульсных трубных проводок, заполненных газами;

2. Трубные проводки должны иметь уклоны для стока конденсата или отвода газов:

а) к манометрам 1:50, к дифманометрам 1:10;

б) в верхних точках импульсных трубных проводок устанавливаются газосборники (для жидкостных импульсных трубных проводок);

в) в нижних точках импульсных трубных проводок устанавливаются конденсатосборники (для газовых импульсных трубных проводок).

3. Трубные проводки должны обладать механической прочностью и плотностью соединений и присоединений с трехкратным (или большим) запасом прочности при воздействии на них вибраций технологического оборудования и опорных конструкций, по которым они прокладываются, а также при пульсации среды.

4. Трубные проводки должны иметь типовые проходные сечения, обеспечивающие передачу информации на заданные расстояния при минимальном времени запаздывания.

5. При наличии пульсаций среды, заполняющей импульсные проводки, должны устанавливаться сглаживающие устройства (демпферы).

6. Трубные проводки заземляются с обеих сторон.
