МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Северский технологический институт – филиал
федерального государственного автономного образовательного учреждения высшего профессионального образования
«Национальный исследовательский ядерный университет «мифи» (сти нияу мифи)
Содержание
3
4
1 Цель расчета 4
2 Данные для расчета 4
Введение 3
1 Цель расчета 4
2 Данные для расчета 4
3 Материальный расчет абсорбера 4
4 Определение средней движущей силы процесса 7
5 Определение скорости инверсии фаз и рабочей скорости газовой смеси 8
6 Расчет поверхности массопередачи 9
7 Конструктивный расчет 13
Заключение 15
Литература 16
Приложение А. Эскиз насадочного абсорбера………………….…..…..……....17
Введение
Абсорбция – поглощение газов или паров из газовых или паровых смесей жидкими поглотителями, называемыми абсорбентами.
Возможность осуществления процесса абсорбции основывается на растворимости газов в жидкостях. Процесс абсорбции является избирательным и обратимым, что дает возможность применять его не только с целью получения растворов газов в жидкостях, но также и для разделения газовых или паровых смесей.
После избирательной абсорбции одного или нескольких компонентов из газовой или паровой смеси проводят десорбцию – выделение этих компонентов из жидкости – и таким образом осуществляется разделение. Регенерированный абсорбент вновь возвращается на абсорбцию.
Аппаратурно-технологическое оформление процессов сравнительно просто, поэтому процессы абсорбции широко используются в технике.
В зависимости от способа создания поверхности фазового контакта аппараты можно подразделить на три основные группы:
а) аппараты, в которых поверхностью фазового контакта является поверхность жидкости, растекающейся по специальной насадке;
б) аппараты, в которых поверхность фазового контакта создается потоками газа (пара) и жидкости;
в) аппараты, в которых поверхность фазового контакта создается путем разбрызгивания жидкости.
К первой группе абсорберов относятся аппараты со смоченной насадкой, которые выполняются в виде цилиндрической колонны, заполненной насадочными телами (насадочные колонны). Наличие насадки позволяет значительно увеличить поверхность контакта газа и жидкости.
Целью данной работы является расчет насадочного абсорбера.
1 Цель расчета
Целью расчета является закрепление теоретических выводов и расчетно-практических рекомендаций по курсу «Процессы и аппараты химической технологии» и их приложение к конкретному расчету насадочного абсорбера.
2 Данные для расчета
Исходные данные приведены в таблице 1.
Таблица 1 – Исходные данные
Газовая смесь |
ацетон воздух |
Поглотитель |
вода |
Производительность по газу, |
0,6 |
Концентрация газа , % объем. |
12 |
Степень поглощения φ, % |
93 |
Коэффициент избытка поглотителя β |
1,4 |
Уравнение линии равновесия |
3 Материальный расчет
Материальный расчет сводится к определению конечной концентрации ацетона в воздухе, выходящего из абсорбера и конечной концентрации ацетона в воде, вытекающего снизу из абсорбера.
Уравнение материального баланса по потокам имеет вид:
(1)
Поскольку начальные и конечные массовые расходы равны, то уравнение материального баланса по распределяемому компоненту запишется:
(2)
где - массовый расход воздуха в газовой смеси, кмоль/с;
- массовый расход воды, кмоль/с;
- начальная концентрация ацетона в воздухе, снизу, при входе в абсорбер, определяемая по формуле:
(3)
где - начальная концентрация газа, %.
Подставим полученные значения в формулу (3), получим:
- конечная концентрация ацетона в воздухе, выходящего из абсорбера, определяемая по формуле:
(4)
где - начальная концентрация газа, %.
Подставим полученные значения в формулу (4), получим:
- начальная концентрация в воде, подаваемой наверх абсорбера;
- конечная концентрация ацетона в воде, вытекающего снизу из абсорбера, определяемая по формуле:
(5)
где - коэффициент избытка поглотителя;
- равновесная концентрация ацетона в воде, кмоль/кмоль, определяемая по формуле:
(6)
Подставим полученные значения в формулу (6), получим:
Тогда по формуле (5), будем иметь:
По уравнению Менделеева-Клапейрона, с помощью пропорции определяем производительность по газовой смеси при температуре 20°C:
В результате получим:
(7)
Подставим полученные значения в формулу (7), получим:
Определим объемные расходы ацетона и воздуха по уравнениям:
(8)
Подставим полученные значения в формулу (8), получим:
Определим массовые расходы ацетона и воздуха по уравнениям:
(9)
Подставим полученные значения в формулу (9), получим:
Определяем количество ацетона, перешедшего из газовой фазы в жидкую, из уравнения материального баланса, рассчитываемой по формуле (2):
(10)
Подставим полученные значения в формулу (10), получим:
Из уравнения материального баланса определяем расход воды, определяемый по формуле (2):
(11)
Подставим полученные значения в формулу (11), получим:

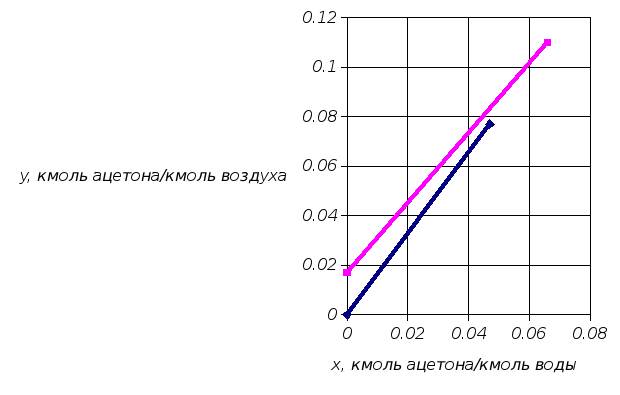

Строим на x–y диаграмме изображенной на рисунке 1 равновесную (по уравнению ) и рабочую линию (по точками).
Таблица 2- Данные для построения кривой равновесия
X |
0 |
0,047 |
Y |
0 |
0,011 |
Рисунок 1 – Фазовая диаграмма
Таким образом, в результате материального баланса были определены конечная концентрация ацетона в воздухе, выходящего из абсорбера, и конечная концентрация ацетона в воде, вытекающего из абсорбера (смотри рисунок 1).
