48. Экономика металлических конструкций. Основы вариантного проектирования
При проектировании металлических конструкций (на стадии КМ) необходимо
выбрать технически рациональный и экономически эффективный вариант конструкции. В
настоящее время существует несколько методик технико-экономической оценки
вариантов конструкций. В данной главе в краткой форме будет показана одна из них,
наиболее разработанная для практического применения, охватывающая основную но-
менклатуру конструкций.
Технико-экономическая оценка вариантов конструкций
производится по следующим четырем критериям затрат:
а) затраты металла (масса конструкций);
б) трудоемкость изготовления;
в) трудоемкость монтажа;
г) приведенные затраты для конструкций «в деле», т.е. законченных
строительством и сданных в эксплуатацию.
Особенно важным является показатель приведенных затрат; при близких между
собой значениях остальных показателей приведенные затраты должны служить основным
критерием при выборе оптимального решения.
По излагаемой здесь методике варианты оценивают по критериям как в размерных,
так и в безразмерных величинах. При размерных величинах затраты металла учитывают в
тоннах, затраты труда — в человеко-часах, приведенные затраты — в рублях. В
безразмерных величинах все перечисленные критерии выражены отношением их
размерных значений к размерным значениям базового варианта.

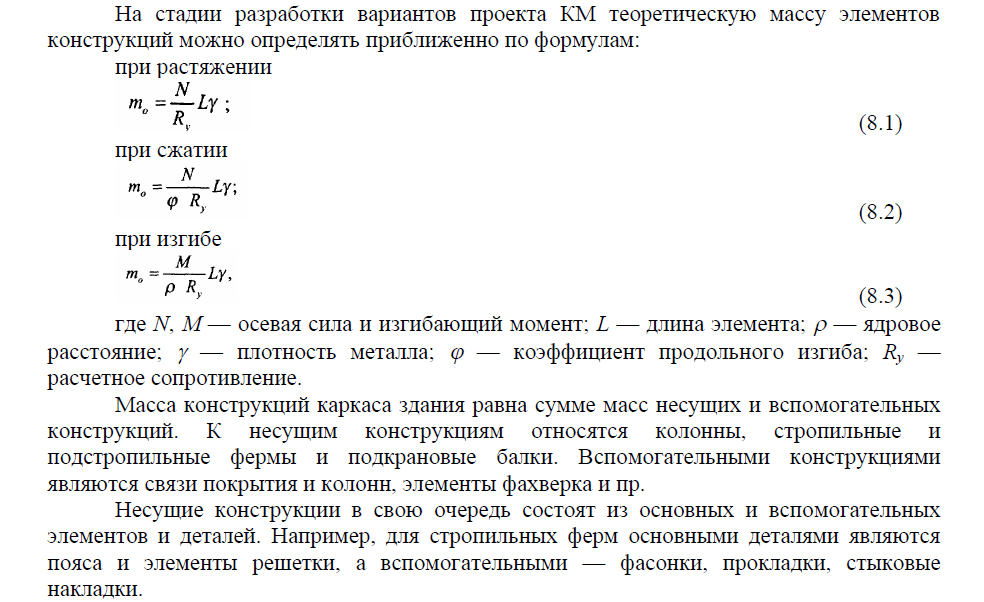

Экономика металлических конструкций. Определение массы конструкций
Экономика металлических конструкций. Определение трудоемкости изготовления и монтажа конструкций
Если разделить трудоемкости Ти и Тм на массу G, то получим удельные
трудоемкости в чел.-ч на 1 m конструкций:

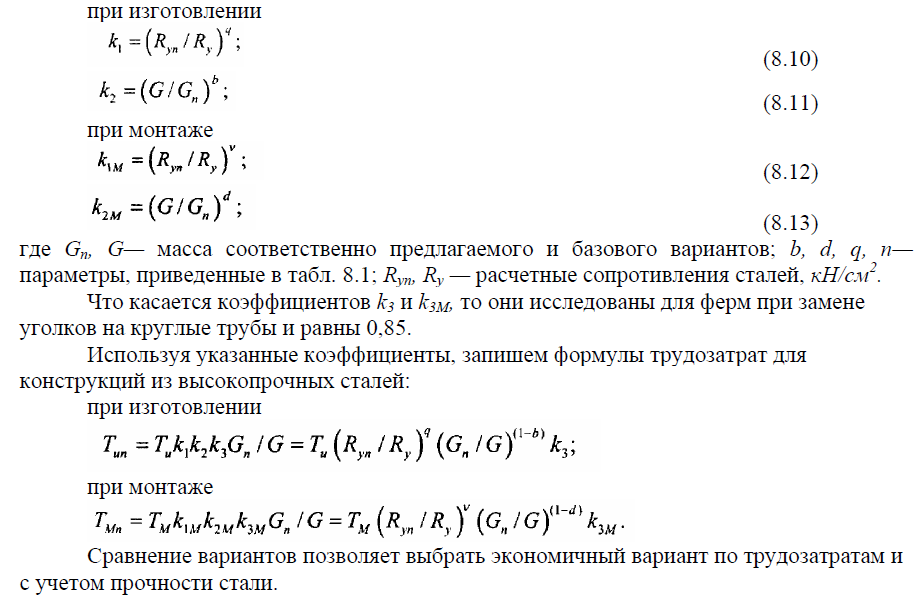

Критерии затрат труда должны отражать и изменение трудоемкости при
применении сталей повышенной и высокой прочности. Трудозатраты изменяются из-за
трех факторов:
— понижение скоростей технологических операций при обработке более прочного
материала (коэффициент k1);
— изменения объемов работы в одной тонне (коэффициент k2);
— изменения конструктивной формы (коэффициент k3). Указанные коэффициенты
выражены формулами:
51.Экономика металлических конструкций. Определение стоимости конструкций
Затраты в денежном выражении на возведение объекта из металла находятся в
следующем соотношении (%):
проектирование..............................................................2—3,
сталь и другие материалы.............................................40—50,
изготовление .................................................................20—25,
транспортирование........................................................5—7,
монтаж............................................................................15—25.

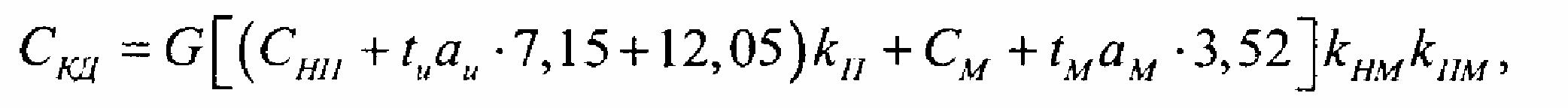

Сметная стоимость конструкции для вариантного проектирования может быть
определена по следующей формуле
где tu, tM — удельные трудоемкости изготовления и монтажа, определяемые по
формулам (8.8) и (8.9); аи, ам— тарифы средних разрядов работы при изготовлении и
монтаже; СМ — стоимость транспортирования одной тонны конструкций до монтажной
площадки; СНП — стоимость набора проката для одной тонны конструкций; kП, kНМ, kПМ —коэффициенты, учитывающие соответственно прибыль завода металлоконструкций, накладные расходы и прибыль монтажной организации.
Если для осуществления вариантов требуется изменить технологию производства
проката, а в строительстве — технологию изготовления и монтажа конструкций, то
следует учитывать дополнительные инвестиции, которые должны окупаться. В этом
случае для каждого варианта вычисляют приведенные затраты по формуле
где EН — нормативный коэффициент эффективности; КМ — инвестиции в
металлургию, которые можно принять равными для каждой тонны конструкций 2,5 от
цены набора проката (СНП); КС — то же в строительную базу, которые принимают из
расчета на каждую тонну смонтированных конструкций.
