3.2. Влияние продольной компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной электрической сети
Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.
Соедините гнезда защитного заземления "" устройств, используемых в эксперименте, с гнездом "РЕ" источникаG1.
Соедините шнурами питания блоки, нуждающиеся в питании, с однофазной трехпроводной сетью 220 В лаборатории.
Соедините аппаратуру в соответствии с электрической схемой соединений.
Установите переключателем желаемое значение напряжения вторичных обмоток трансформаторов группы А1, например 220 В.
Установите переключателями желаемые параметры модели А3 линий электропередачи, например, R=50 Ом иL=0,6 Гн и нагрузок А5,А6, например, 50, 75 % соответственно.
Включите выключатели «СЕТЬ» измерителя мощностей Р2 и блока мультиметров Р3.
Включите источник G1. О наличии напряжений на его выходе должны сигнализировать светящиеся лампочки.
Меняя положение от 1 до 2 переключателя коммутатора А16, с помощью измерителя Р2 определяйте величины потоков активной и реактивной мощностей, а также напряжения в начале и конце линии электропередачи А3.
Меняя емкость устройства А17 (при отключенном источнике G1) осуществляйте регулирование напряжения сети путем продольной компенсации реактивной мощности.
По завершении эксперимента отключите источник G1 и выключатели «СЕТЬ» измерителя мощностей Р2 и блока мультиметров Р3.
Электрические измерения в системах электроснабжения
Схемы электрические соединений
Перечень аппаратуры
Указания по проведению экспериментов
Схемы электрические соединений
а) непосредственно в сеть
б) через трансформатор тока

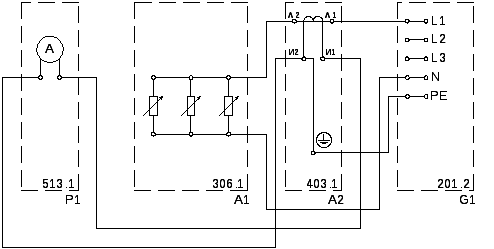

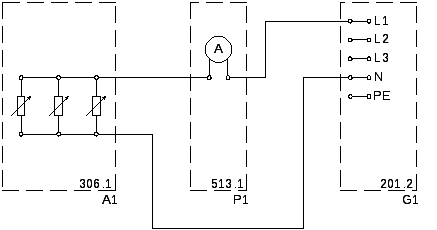

Рис. 1. Схемы включения амперметра
а) непосредственно в сеть
б) через трансформатор напряжения

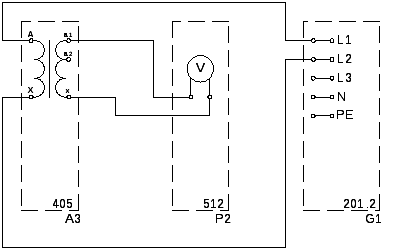

Рис. 2. Схемы включения вольтметра
а) непосредственно в трехпроводную сеть
б) через трансформаторы тока в трехпроводную сеть
в) через трансформаторы тока и напряжения в трехпроводную сеть

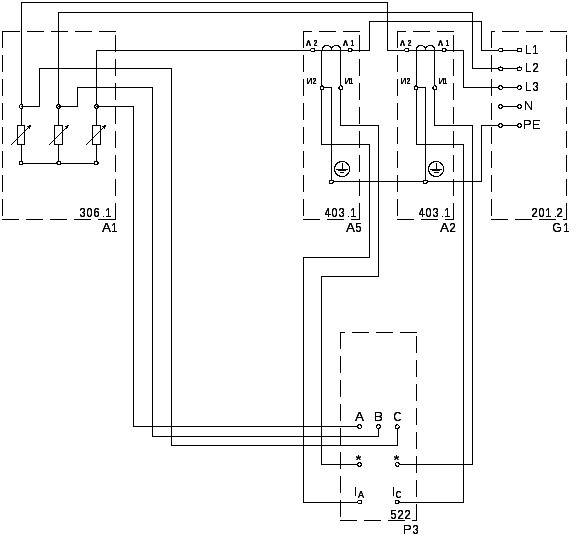

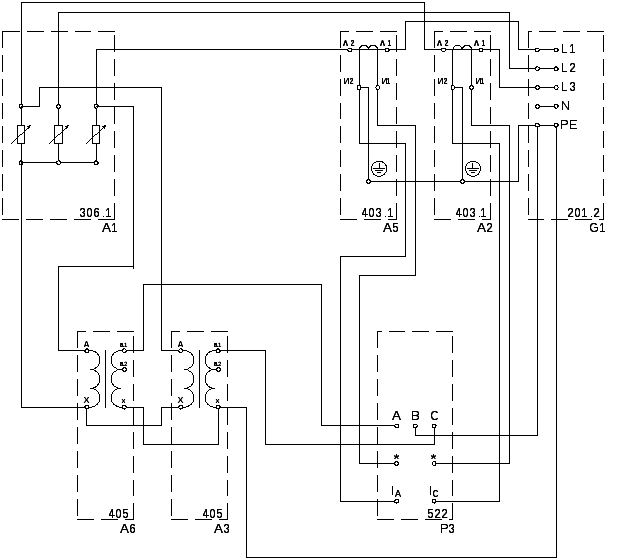

Рис. 3. Схемы включения трехфазного ваттметра
а) непосредственно в четырехпроводную сеть
б) через трансформаторы тока в четырехпроводную сеть
в) через три трансформатора тока и напряжения в трехпроводную сеть
г) через два трансформатора тока и три трансформатора напряжения в трехпроводную сеть

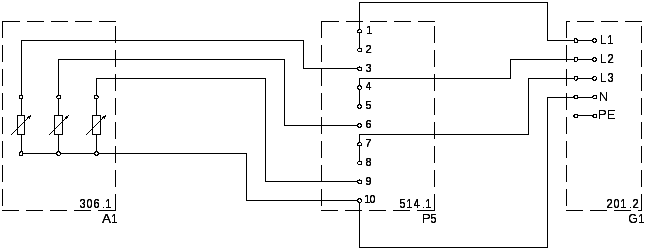

Рис.4. Схемы включения трехфазного счетчика активной электрической энергии

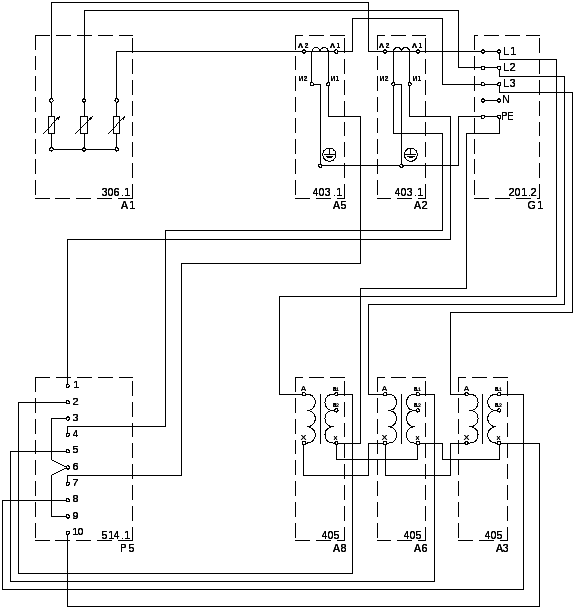

Рис.5. Схема одновременного включения амперметра, вольтметра, трехфазных ваттметра и счетчика активной энергии.
Перечень аппаратуры
Обозначение |
Наименование |
Тип |
Параметры |
G1 |
Трехфазный источник питания |
201.2 |
~ 400 В / 16 А |
А1 |
Активная нагрузка |
306.1 |
220 В / 3х0…50 Вт |
А2, А5, А7 |
Трансформатор тока |
403.1 |
1,0/1,0 А/ Uраб =~ 660 В/ Sн = 5 ВА |
А3, А6, А8 |
Трансформатор напряжения |
405 |
380/380(220) В/ Sн = 5 ВА |
Р1 |
Амперметр |
513.1 |
0..1 А |
Р1 |
Вольтметр |
512 |
0..500 В |
Р3 |
Трехфазный ваттметр |
522 |
0…600 Вт / Uн =~ 380 В / Iн = 1,0 А |
Р5 |
Счетчик электрической энергии |
514.1 |
Электронный / трехфазный / активной энергии / 380 В / 1-6 А |
