- 2-

Инженерно-производственный центр «Учебная техника»

СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ

Руководство по выполнению базовых экспериментов

СЭС.001 РБЭ (939)

2007

Сенигов П.Н.. Системы электроснабжения. Руководство по выполнению базовых экспериментов. СЭС.001 РБЭ (939) - Челябинск: ИПЦ «Учебная техника», 2007. - 35 с.

Представлены электрические схемы соединений, перечни аппаратуры и указания по проведению базовых экспериментов.

Руководство предназначено для использования при подготовке к проведению лабораторных занятий по дисциплине «Системы электроснабжения», со студентами и учащимися, обучающимися в учреждениях высшего, среднего и начального профессионального образования, а также на курсах повышения квалификации персонала предприятий и организаций.

 ИПЦ «Учебная техника», 2007

Содержание

Подготовка и проведение измерений с помощью электронного мультиметра 4

1.Нагрузки систем электроснабжения 5

1.1. Снятие характеристик активной и реактивной мощностей по напряжению статических активной, индуктивной, емкостной, осветительной и выпрямительной нагрузок 11

1.2. Снятие характеристик активной и реактивной мощностей по напряжению двигательной асинхронной нагрузки 11

1.3. Определение напряжения опрокидывания двигательной асинхронной нагрузки 12

13

2.Распределительные сети систем электроснабжения 14

2.1. Измерение параметров установившегося режима работы разомкнутой распределительной электрической сети 17

3.Компенсация реактивной мощности в системах электроснабжения 18

3.1. Влияние поперечной компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной электрической сети 22

3.2. Влияние продольной компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной электрической сети 22

4.Электрические измерения в системах электроснабжения 24

4.1.Измерение переменного тока с помощью щитового амперметра 34

4.2. Измерение переменного напряжения с помощью щитового вольтметра 34

4.3. Измерение активной мощности трехфазного переменного тока в трехпроводной сети с помощью щитового ваттметра 34

4.4. Измерение активной энергии трехфазного переменного тока с помощью электронного счетчика электрической энергии 35

4.5. Одновременное измерение тока, напряжения, активной мощности и активной энергии в трехфазной трехпроводной электрической сети 35

Подготовка и проведение измерений с помощью электронного мультиметра

Для измерения трех базовых электрических величин (напряжения, тока и омического сопротивления) используется мультиметр. До его подключения к цепи необходимо выполнить следующие операции:

  • установка рода тока (постоянный/переменный);

  • выбор диапазона измерений соответственно ожидаемому результату измерений;

  • правильное подсоединение зажимов мультиметра к измеряемой цепи.

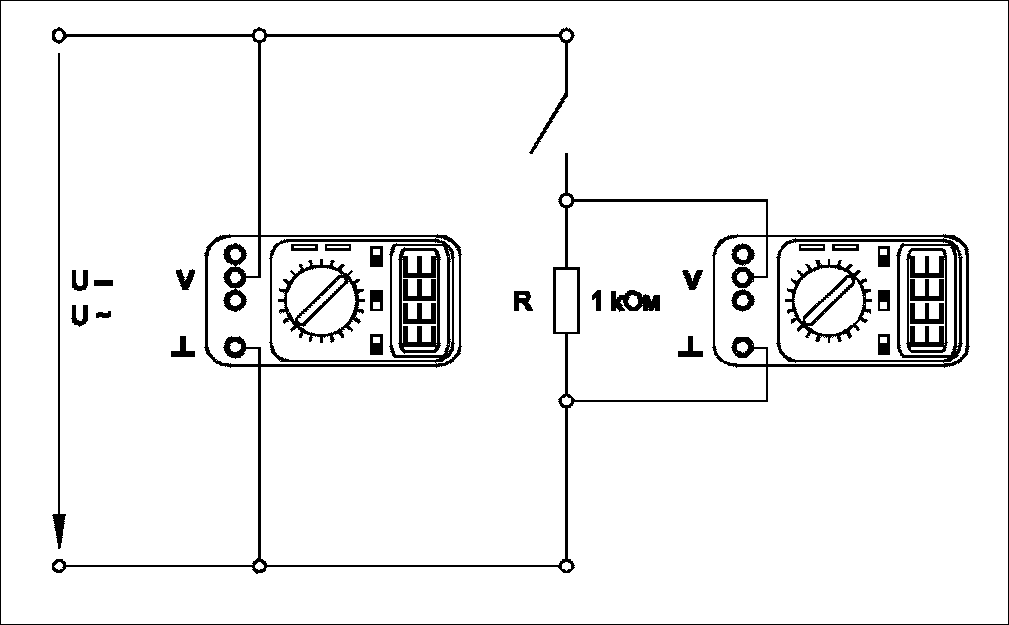

Присоединение мультиметра как вольтметра

Присоединение мультиметра как амперметра

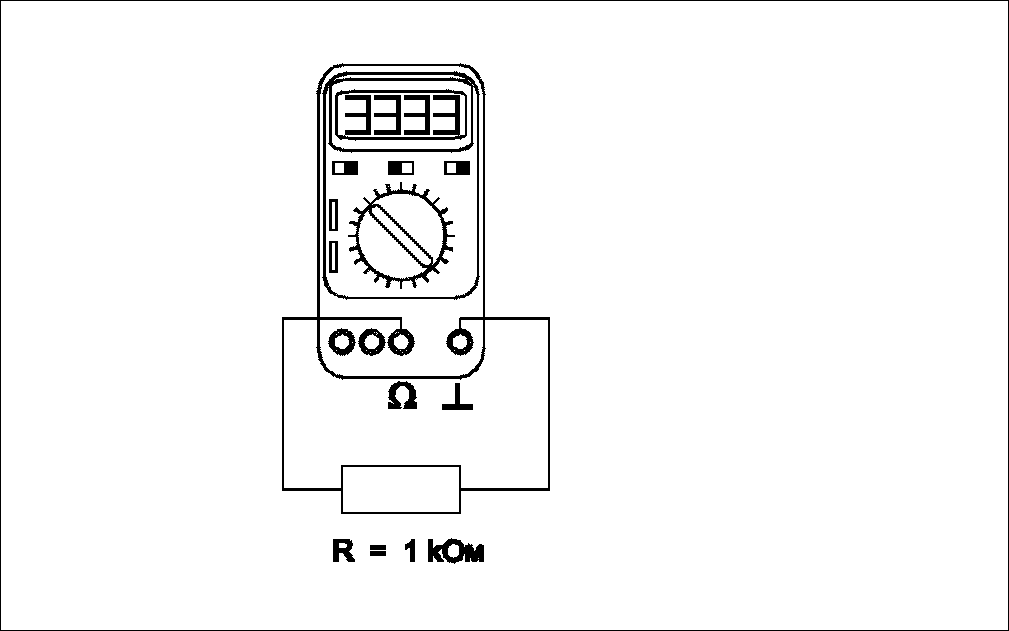

Присоединение мультиметра как омметра

  1. Нагрузки систем электроснабжения

  • Схемы электрические соединений

  • Перечень аппаратуры

  • Указания по проведению экспериментов

Схемы электрические соединений

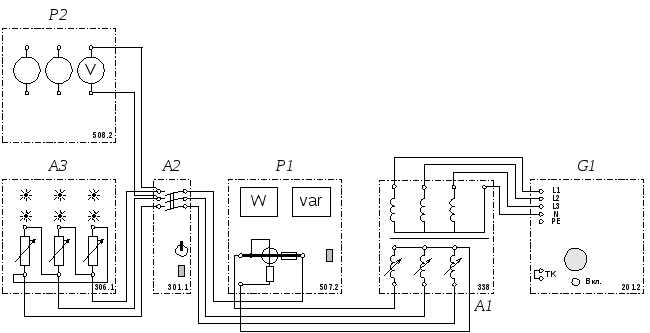

a) Схема для снятия статических характеристик активной нагрузки.

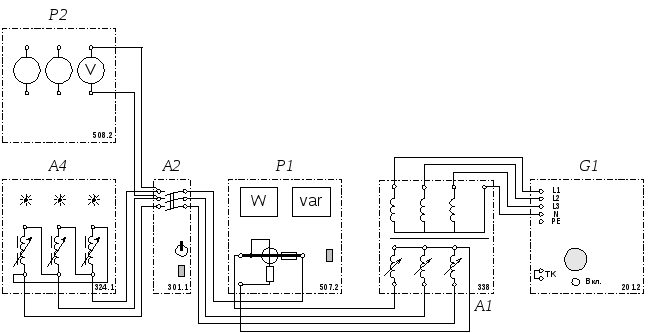

б) Схема для снятия статических характеристик индуктивной нагрузки.

в) Схема для снятия статических характеристик емкостной нагрузки.

г) Схема для снятия статических характеристик осветительной нагрузки.

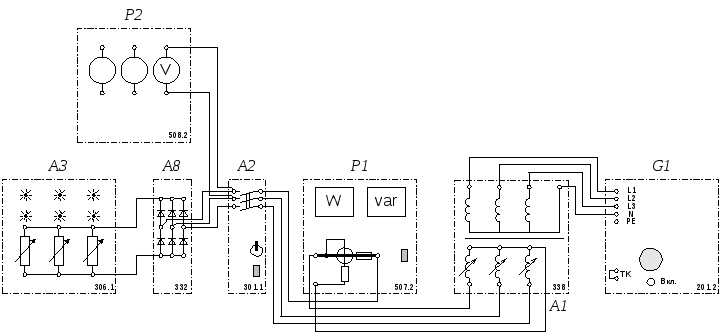

д) Схема для снятия статических характеристик выпрямительной нагрузки.

е) Схема для снятия статических характеристик асинхронной нагрузки.

ж) Схема для определения напряжения опрокидывания двигательной асинхронной нагрузки.
