7.4. Расчет трехфазной цепи, соединенной звездой
Трехфазную цепь, соединенную звездой, удобнее всего рассчитать методом двух узлов. На рис. 7.5 изображена трехфазная цепь при соединении звездой. В общем случае сопротивления фаз нагрузки неодинаковы (ZA ≠ ZB ≠ ZC )
Нейтральный
провод имеет конечное сопротивление
ZN .
В схеме между нейтральными точками
источника и нагрузки возникает узловое
напряжение или напряжение смещения
нейтрали.
Это напряжение определяется
по формуле (7.2).
Рис.7.5
(7.2)
Фазные токи определяются по формулам (в соответствии с законом Ома для активной ветви):
(7.3)
Ток в нейтральном проводе
(7.4)

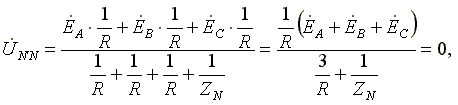

Частные случаи. 1. Симметричная нагрузка. Сопротивления фаз нагрузки одинаковы и равны некоторому активному сопротивлению ZA = ZB = ZC = R. Узловое напряжение
,
потому
что трехфазная система ЭДС симметрична,
.
Напряжения фаз нагрузки и генератора одинаковы:
Фазные токи одинаковы по величине и совпадают по фазе со своими фазными напряжениями. Ток в нейтральном проводе отсутствует
В трехфазной системе, соединенной звездой, при симметричной нагрузке нейтральный провод не нужен.
На рис. 7.6 изображена векторная диаграмма трехфазной цепи для симметричной нагрузки. 2. Нагрузка несимметричная, RA< RB = RC, но сопротивление нейтрального провода равно нулю: ZN = 0. Напряжение смещения нейтрали
рис.
7.6
Фазные напряжения нагрузки и генератора одинаковы
Фазные токи определяются по формулам
Вектор тока в нейтральном проводе равен геометрической сумме векторов фазных токов.
На
рис. 7.7 приведена векторная диаграмма
трехфазной цепи, соединенной звездой,
с нейтральным проводом, имеющим нулевое
сопротивление, нагрузкой которой
являются неодинаковые по величине
активные сопротивления.
Рис. 7.7
3. Нагрузка несимметричная,
RA<
RB =
RC,
нейтральный провод отсутствует,
В схеме появляется напряжение смещения нейтрали, вычисляемое по формуле:
Система фазных напряжений генератора остается симметричной. Это объясняется тем, что источник трехфазных ЭДС имеет практически бесконечно большую мощность. Несимметрия нагрузки не влияет на систему напряжений генератора. Из-за напряжения смещения нейтрали фазные напряжения нагрузки становятся неодинаковыми. Фазные напряжения генератора и нагрузки отличаются друг от друга. При отсутствии нейтрального провода геометрическая сумма фазных токов равна нулю.
На
рис. 7.8 изображена векторная диаграмма
трехфазной цепи с несимметричной
нагрузкой и оборванным нейтральным
проводом. Векторы фазных токов совпадают
по направлению с векторами соответствующих
фазных напряжений нагрузки. Нейтральный
провод с нулевым сопротивлением в схеме
с несимметричной нагрузкой выравнивает
несимметрию фазных напряжений нагрузки,
т.е. с включением данного нейтрального
провода фазные напряжения нагрузки
становятся одинаковыми.
Рис. 7.8
7.5. Мощность в трехфазных цепях
Трехфазная цепь является обычной цепью синусоидального тока с несколькими источниками. Активная мощность трехфазной цепи равна сумме активных мощностей фаз
(7.5)
Формула (7.5) используется для расчета активной мощности в трехфазной цепи при несимметричной нагрузке. При симметричной нагрузке:
При соединении в треугольник симметричной нагрузки
При соединении в звезду
.
В обоих случаях
.
