2. Устройство электропогрузчика: основные элементы, источники питания, преимущества техники

Все больше производителей напольного транспорта в качестве основного принципа деятельности выбирают заботу об окружающей среде. Поэтому, по прогнозам аналитиков, в скором будущем электропогрузчики придут на замену дизельным (бензиновым) моделям. Из чего же состоит электропогрузчик, в чем его главные преимущества?

Электрический погрузчик относится к типу складской техники, предназначенному для погрузо-разгрузочных работ, поднятия, перемещения, укладки, сортировки различных грузов. В качестве основного рабочего инструмента на складской электропогрузчик устанавливлены вилы. Помимо этого погрузчик может агрегатироваться различными захватами (в зависимости от перемещаемого груза), траверсами, крюками, выдвижными вилами, сталкивателями и т.д.

Электропогрузчики находят применение преимущественно в закрытых помещениях: цехи, вагоны, закрытые склады, трюмы. Для использования этих машин на открытых пространствах требуется твердое ровное покрытие. Они могут эксплуатироваться при температуре от -30 до +40⁰С.

Производители электрических погрузчиков выпускают машины на трехопорном и четырехопорном ходу.

Трехколесные погрузчики в силу своей невысокой устойчивости обладают грузоподъемностью не более 2 тонн. Они снабжены управляемым мостом, который может качаться вокруг продольной оси относительно корпуса, управляемое колесо в свою очередь поворачивается вокруг вертикальной оси на угол до 90⁰. Это позволяет уменьшить радиус поворота данного типа погрузчиков, что дает им такое преимущество как маневренность.

Наибольшую популярность среди пользователей сыскал четырехколесный электропогрузчик.

Устройство четырехколесного электропогрузчика

Основным элементом устройства вилочного электропогрузчика является рама, которая опирается на передний и задний мосты, где передний мост – ведущий, задний – управляемый (прикреплен к раме с помощью рессор). Гидроцилиндр на ведущем мосту обеспечивает присоединение к раме шарнирно грузоподъемника, который состоит из наружной и внутренней (подвижной) рамы. Подвижная рама передвигается вертикально относительно основной. Основная рама может иметь изначальный наклон вперед, равный 3-5⁰, и назад (до 10⁰). Возможность наклона грузоподъемника вперед обеспечивает удобство захвата груза вилами, а назад - повышает устойчивость самого погрузчика при передвижении с грузом. Органами управления вилочного погрузчика могут выступать: рулевая колонка с ручным тормозом, рычаги, клавишные переключатели, джойстик. Противовес, установленный в задней части погрузчика (с противоположной стороны от вил) обеспечивает устойчивость погрузчика при работе с крупногабаритным, тяжелым грузом. Четырехопорный электропогрузчик уступает трехопорному в маневренности, однако ее повышению способствует раздельный привод ведущих колес.

Самыми ходовыми электропогрузчиками являются машины грузоподъемностью от 0,25 до 5 тонн (реже до 10 и более тонн).

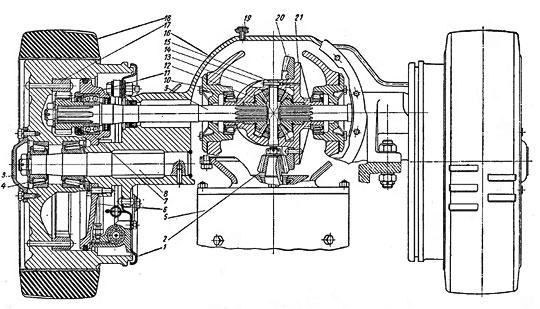

Механизмом передачи движения от электродвигателя к передним колесам погрузчика служит ведущий мост.

Электродвигатель (5) болтами крепится к фланцу стальной отливки картера ведущего моста. На конце вала электродвигателя на шпонке закреплена коническая шестерня (2), которая находится в зацеплении с большой шестерней (20), скрепленной с корпусом дифференциала (21) заклепками. На два роликовых подшипника (10) посажен корпус дифференциала. В корпусе дифференциала расположены две конические шестерни (12) с хвостовиками и две малые шестерни — сателлиты (13), сидящие на общем пальце (15). Палец пропущен сквозь отверстия корпуса дифференциала и закреплен штифтом (14). В хвостовике шестерни (12) имеется шлицевое отверстие, в которое вставлена полуось (9), на другом конце полуоси на шлицах посажена шестерня (11), находящаяся в зацеплении с шестерней (17), имеющей внутренние зубья. На чугунное массивное колесо насажен бандаж (18) с резиновой шиной, и заклепками скреплена шестерня (17). При включении электродвигателя крутящий момент через шестерни (2) и (20), (12) и (17) передается ведущим колесам. Общее передаточное число равно 17, передаточное число в шестернях (2) и (20) равно 4,56, а в шестернях (11) и (17) – 3,73. Ведущее колесо посажено на два конических роликовых подшипника (4), закрепленных на неподвижной оси (8), запрессованной в корпус картера. Подшипники ведущего колеса закрыты чугунной крышкой (3). Тормозные диски (1) с колодками прикреплены к боковым фланцам ведущего моста. Опорой ведущего вала (9) служит двухрядный сферический подшипник (7), установленный в неподвижном диске уплотнения (6). На наружной поверхности диска уплотнения в канавку трапециевидной формы заложено войлочное кольцо, предохраняющее внутреннюю полость ведущего колеса от попадания пыли и вытекания смазки. На верхней части картера (16) ведущего моста имеется сапун (19) с качающейся крышкой.
