.pdfмутных вод с суши (паводковые воды, грязевые потоки), при взмучивании донных осадков во время шторма, волнами цунами, при подводных оползнях.
Простирание склона - направление ограничительной структурной линии, или генерализованное направление изобат, определяемое относительно меридиана.
Простирание хребта (или какой-либо другой вытянутой формы рельефа) - направление его осевой структурной линии, определяемое относительно меридиана.
Равнина - значительный по площади участок земной поверхности с небольшими колебаниями относительных высот.
Равнина абиссальная - глубоководная подводная равнина с хорошо выровненным рельефом.
Равнина аккумулятивная подводная - ровная, плоская или волнистая поверхность дна как на шельфе, так и на дне котловин.
Равнина волнистая - поверхность с чередующимися пологими возвышенностями и разделяющими их пологосклонными и неглубоко врезанными долинами.
Равнина расчлененная - поверхность, рассеченная крутосклонными и глубоко врезанными долинами.
Разлом (разрывные дислокации, дизъюнктивные дислокации, разрыв, разрывное нарушение) - разрыв геологических тел и перемещение разорванных частей относительно друг друга.
Разлом трансформный (поперечный) - разлом, поперечный или косопоперечный к простиранию срединно-океанических хребтов или островных дуг. Представляет собой сдвиг, секущий весь хребет или ограниченный его рифтовой зоной. Вдоль трансформного разлома отдельные участки хребта смещены в горизонтальном направлении. Иногда трансформный разлом находит свое продолжение в виде зоны океанических разломов в пределах примыкающих котловин и даже смежного континента.
Расчлененность дна - степень изрезанности поверхности дна; может меняться (иногда очень резко) в широких пределах: от совершенно ровных плоских равнин до сильно расчлененного рельефа срединно-океанических хребтов. Помимо качественных характеристик (слабо, сильно) может быть выражена количественными показателями: глубиной, интенсивностью и амплитудой расчленения, углами наклона и т.п.
Рельеф грядовый - рельеф, образованный скоплением параллельных гряд. Рельеф денудационно-структурный - рельеф, повторяющий в общих чертах
геологическую структуру, по либо сглаженный, либо расчлененный процессами денудации.
Рельеф моренный (ледниковый) - равнинный и холмистый рельеф, возникший в результате неравномерного накопления моренного материала. Различают: конечно моренный грядовый рельеф; холмисто-моренный рельеф; моренную равнину (увалистую, волнистую, плоскую); друмлиновый рельеф (см. друмлины).
242
Рельеф увалистый - рельеф, образованный скоплением параллельных валов. Рельеф холмистый - рельеф, образованный скоплением холмов
приблизительно одинаковой или разнообразной высоты.
Риф - опасное для плавания подводное возвышение, сложенное твердыми породами или их обломками, иногда резко отграниченный от прилегающего дна крутыми склонами. Особо выделяются коралловые рифы, распространенные в тропических и субтропических бассейнах.
Риф коралловый - риф, сложенный сцементированными скелетами многих поколений коралловых полипов, покрытый колониями живых коралловых полипов или др. рифообразующих организмов. Различают риф коралловый: береговой, или окаймляющий - покрывающий береговой подводный склон и примыкающий к берегу вплотную или оставляющий узкий неглубокий проход; барьерный - простирающийся вдоль берега и отделенный от него лагуной или проходом глубиной до 5 м; внутрилагунный - развивающийся в лагунах; кольцевой (см. атолл).
Рифт - в точном значении термина - ущелье, расселина. Первоначально был употреблен в словосочетании «рифтовая долина», означавшем вытянутую долину, образованную при опускании между двумя нормальными сбросами. В настоящее время многие исследователи называют рифтом узкую и протяженную систему разломов и связанных с нею грабенов, образующуюся в зоне растяжения земной коры. Различают рифты внутриконтинентальные, межконтинентальные и океанические - в осевой части срединно-океанических хребтов.
Рифт океанический, или срединно-океанический - система глубоких ущелий с крутыми склонами и неровным дном, расположенных в рифтовой зоне и ориентированных вдоль общего простирания рифтовой зоны или под углом к нему. Наиболее глубокий и широкий рифт, пролегающий в осевой части срединно-океанического хребта, часто называют центральным рифтом или центральной рифтовой долиной.
Седловина - самое низкое место хребта.
Склон материковый, или континентальный, - часть подводной окраины материка с глубинами в среднем от 200 до 3000 м и уклоном 3-6° (местами до 3040°); начинается от края шельфа и нисходит к пологому материковому подножью.
Склон нерасчлененный - склон с относительно ровным продольным и поперечным профилем.
Склон расчлененный (сильно расчлененный) - склон с неровным, резко изменяющим крутизну, продольным и поперечным профилем.
Склон слабо расчлененный - склон с волнистым продольным и поперечным профилем.
Склон интенсивно расчлененный - склон, расчлененный очень густой сетью долин или каньонов.
Тальвег - линия, соединяющая самые глубокие части дна долины, балки, оврага. В морской геоморфологии - линия, соединяющая максимальные глубины дна долин, каньонов, желобов.
243
Тектоника - строение какого-либо участка земной коры, определяющееся совокупностью тектонических движений, т.е. механических перемещений в земной коре и в верхней мантии, которые связаны с физико-химическими процессами, происходящими на разных уровнях в недрах Земли и, вероятно, с изменением скорости ее вращения. Тектонические движения подразделяются на вертикальные и горизонтальные.
Терраса - горизонтальная или слегка наклонная площадка, расположенная на склоне и ограниченная двумя перегибами - бровкой (с внешней стороны) и тыловым швом (с внутренней стороны).
Трог - 1) желоб, обусловленный океаническим трансформным разломом, 2) корытообразная долина, выпаханная ледником.
Увал - линейно вытянутое поднятие земной поверхности, имеющее относительную высоту до 200 м, плоскую или слегка выпуклую вершинную часть и пологие склоны, постепенно сливающиеся с окружающей местностью.
Уступ, скарп, эскарп - крутой, иногда отвесный склон или обрыв, разделяющий поверхности, расположенные на разной высоте.
Фиард (фиерд, фьерд, фьард, фьярд) - узкий и неглубокий залив с невысокими пологими берегами. Фиарды наиболее характерны для равнинных побережий Швеции, Финляндии, Дании; представляют собой затопленные долины ледниково-эрозионного происхождения.
Формы рельефа - поднятия и понижения земной поверхности, имеющие различные очертания, размеры, строение и происхождение.
Формы рельефа аккумулятивные - формы рельефа, образованные в результате накопления продуктов, принесенных водой, ветром, льдом, мутьевыми потоками и т.д.
Формы рельефа структурные - формы рельефа, совпадающие с залеганием геологических пластов и повторяющие геологическую структуру: складки, покровы, интрузии. Крупные структурные формы рельефа называют морфоструктурами.
Формы рельефа, маркирующие древние береговые линии - береговые валы, сформированные донным материалом, выбрасываемым накатом воды; абразионно-аккумулятивные террасы.
Фьорд (фиорд) - узкий и глубокий залив с высокими и очень крутыми берегами. Фьорды наиболее характерны для гористых побережий Норвегии, Гренландии, Новой Земли; представляют собой обработанные ледниками и затопленные морем долины тектонического и эрозионного происхождения.
Холм подводный - коническое или куполообразное поднятие дна с относительной: высотой менее 1000 м.
Холмы абиссальные - подводные холмы в центральных частях океанических котловин.
Холмы и гряды моренные - см. моренный (ледниковый) рельеф.
Хребет глыбовый - узкий, высоко поднятый хребет (горст) прямолинейных или близких к ним очертаний, с типичным асимметричным гребнем.
244
Хребет поперечный - крупное вытянутое повышение дна, расположенное в пределах срединно-океанического хребта в направлении, косом или перпендикулярном к его простиранию. Связан с трансформным разломом.
Хребты срединно-океанические - мощная горная система в Мировом океане с относительной высотой до 3000 м и более, шириной 200-1200 км и общей линейной протяженностью более 60 000 км, характеризующаяся наличием более или менее выраженных осевых рифтовых зон и трансформных разломов, большой тектонической, вулканической и сейсмической активностью.
Цепь горная - ряд горных хребтов, линейно вытянутых один на продолжении другого и разделенных на отдельные звенья перевальными седловинами и сквозными долинами.
Цепь подводных гор - несколько подводных гор, расположенных на одной линии, с основаниями, разделенными сравнительно плоским морским дном.
Шельф (материковая отмель) - горизонтальная или слабо наклоненная равнина, расположенная в пределах подводной окраины материка между берегом и уступом материкового склона.
245

Приложение 32
к ст. 6.9.1

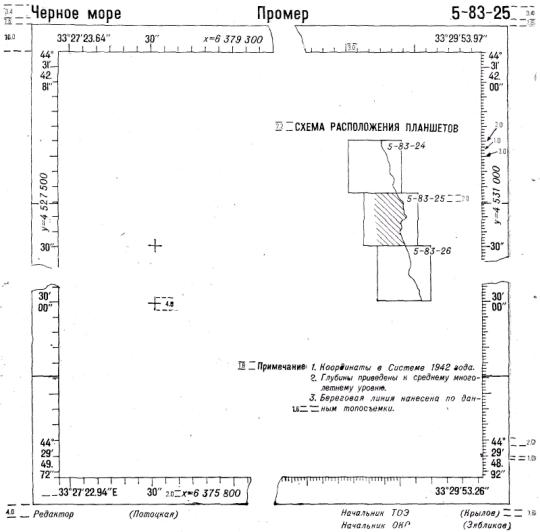

Образец оформления отчетного планшета в проекции Гаусса
246

Приложение 33
к ст. 6.9.1

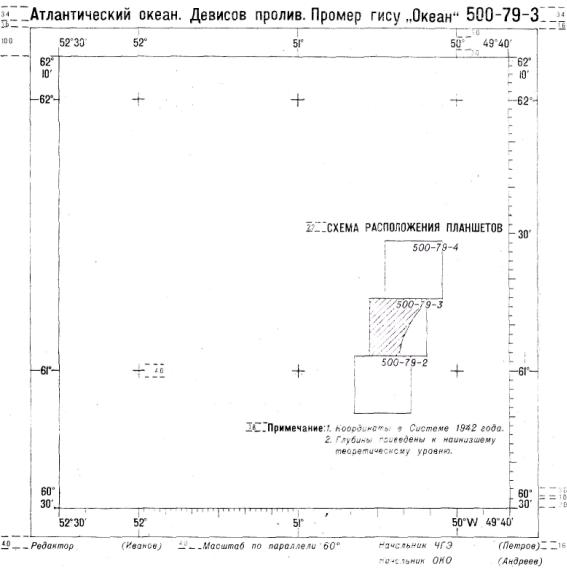

Образец оформления отчетного планшета в проекции Меркатора
247

Приложение 34
к ст. 6.11.1
Вычисление средней квадратической погрешности измерения глубин mzсл по результатам сличения глубин
на основных и контрольных галсах
Средняя квадратическая погрешность измерения глубин mzсл по
результатам сличения глубин на основных и контрольных галсах вычисляется по формуле
mzсл |
[ 2сл] |
|
|||
|
|
|
|
||
2nсл , |
(1) |
||||
|
|
где [ 2сл] - сумма квадратов разностей глубин на основном и контрольном галсах;
n – количество точек сличения.
Из таблицы 1 Приложения 4 по глубинам и характеру рельефа выписывают допустимые погрешности измерения глубин с учетом погрешности определения места и расчленённости рельефа дна mz0 (в процентах) и переводят их в метры по
формуле
|
|
m |
zд |
m |
|
z |
10 2 . |
(2) |
|
|
|
|
z0 |
|
|||
где |
|
- средняя глубина |
|
|
|
|
|
|
z |
|
|
|
|
|
|
Критерием допустимости средней квадратической погрешности |
mz |
сл |
|
служит неравенство |
|
mzcл mzд . |
(3) |
Если неравенство (3) выполняется, то сходимость глубин хорошая. В противном случае в качестве критерия допустимости расхождений используются критические точки распределения χ2.
С этой целью вычисляют значение критерия по формуле
|
|
|
|
|
|
|
2 |
|
|
|
|
|
2 n |
|
1 |
mzсл |
|
|
|
|
|
|
сл |
m2 |
. |
(4) |
|||
|
|
|
|
|
|||||
|
|
|
|
|
|
|
z0 |
||
Сравнивают это значение с критическим |
|
2 |
|
||||||
|
крит, выбираемым из таблицы, |
||||||||
приведённой ниже. Если |
2 |
|
2 |
|
|
|
|
|
|
|
|
крит , то сходимость глубин - удовлетворительная. |
|||||||
|
|
|
|
|
|
|
|
|
248 |
В противном случае следует проанализировать материалы съёмки с целью устранения допущенных ошибок.
Таблица 1 Критические значения критерия крит2
ncл - 1 |
крит2 |
1 |
ncл - |
крит2 |
ncл - |
крит2 |
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
30 |
47 |
|
85 |
112,4 |
220 |
263 |
31 |
48,2 |
|
90 |
118,1 |
230 |
273,9 |
32 |
49,5 |
|
95 |
123,9 |
240 |
284,8 |
33 |
50,7 |
|
100 |
129,6 |
250 |
295,7 |
34 |
52 |
|
105 |
135,2 |
260 |
306,6 |
35 |
53,2 |
|
110 |
140,9 |
270 |
317,4 |
36 |
54,3 |
|
115 |
146,6 |
280 |
328,2 |
38 |
56,9 |
|
120 |
152,2 |
290 |
339,1 |
40 |
59,3 |
|
125 |
157,8 |
300 |
349,9 |
42 |
61,8 |
|
130 |
163,5 |
310 |
360,8 |
44 |
64,2 |
|
135 |
169,1 |
320 |
371,4 |
46 |
66,6 |
|
140 |
174,7 |
330 |
382,2 |
48 |
69 |
|
150 |
185,8 |
340 |
393 |
50 |
71,4 |
|
160 |
196,9 |
350 |
403,7 |
55 |
77,4 |
|
170 |
208 |
360 |
414,4 |
60 |
83,8 |
|
180 |
219 |
370 |
425,2 |
65 |
89,2 |
|
190 |
230,1 |
380 |
435,9 |
70 |
95 |
|
200 |
241,1 |
390 |
446,6 |
75 |
100,8 |
|
210 |
252 |
420 |
457,3 |
80 |
106,8 |
|
|
|
|
|
249

Приложение № 35
к ст. 6.11.1

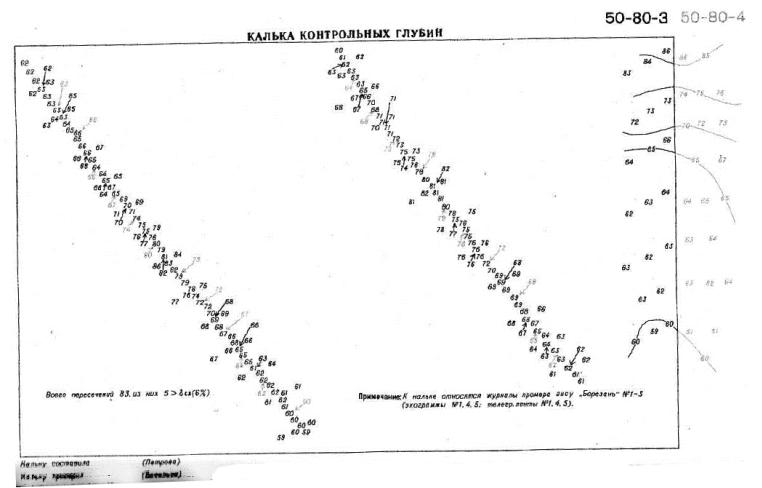

Пример составления кальки контрольных глубин на отчетном планшете
250
Приложение 36
к ст. 6.15.44
Представление в Центральное картпроизводство ВМФ отчетных материалов в цифровом виде
Общие положения
Результаты съемки рельефа дна должны представляться в центральное картпроизводство ВМФ для создания цифровой модели рельефа дна Мирового океана и составления навигационных морских карт в цифровом виде и на бумажном носителе.
Данные должны представляться и в виде цифровых моделей рельефа в узлах регулярной и нерегулярной сеток с максимальной подробностью, достигнутой при съемке в системе координат СК-95, ПЗ-90.02 в цифровом виде в формате ASCII в виде таблиц координат точек, в которых измерена глубина (прямоугольные картографической проекции Гаусса X, Y или геодезические – широта B, долгота L), и исправленной глубины z, а также отчетные планшеты съемки (графические копии) и в цифровом виде с нанесенными глубинами и изобатами, подробность выборки и подробность нанесения которых определяются настоящими Правилами. Оформление отчетных планшетов может отличаться от образцов, приведенных в данных Правилах, однако требования в отношении основной нагрузки в части координатных сеток, нанесения береговой черты, нанесения глубин и изобат должны быть соблюдены. На планшетах, как правило, изображаются объекты и элементы рельефа, предусмотренные действующими Условными знаками.
Перечень представляемых материалов съёмки
С целью анализа материалов съемки рельефа дна и контроля качества данных в ЦКП ВМФ необходимо представлять следующие документы и материалы:
-технический отчет о выполненной съемке в соответствии с требованиями действующих руководств УНиО и данных Правил;
-графическую копию отчетного планшета съемки рельефа дна на бумажной основе;
-копию отчетного планшета в электронном виде в формате Acrobat Reader v.
5.0;
-цифровую модель рельефа дна – «навигационную поверхность» с подробностью выполненной съемки;
-материалы, характеризующие полноту съемки рельефа дна в районе, (галсовая калька с полосой захвата);
-сведения и расчеты, характеризующие точность выполненной съемки.
-файлы глубин;
-файлы изобат;
-файлы топографической съемки;
251
