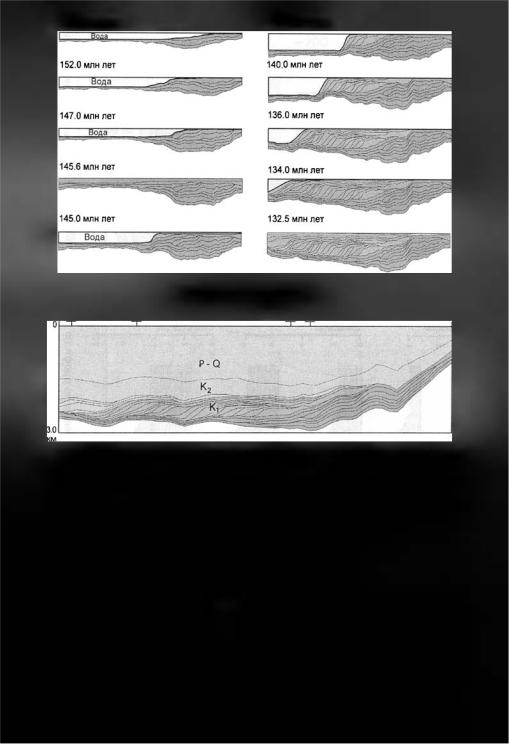

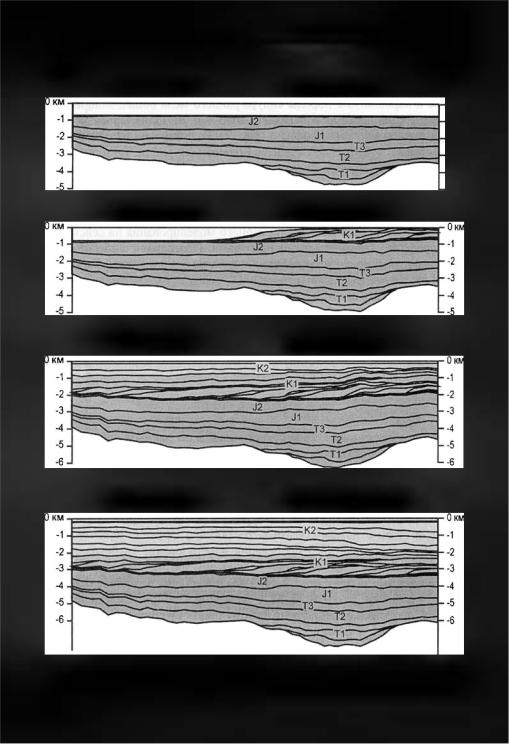

Рис. 2.46. Сопоставление кривых погружения фундамента для сква жин Уренгойского района Западной Сибири [Е. А. Третьякова, неопубли кованные результаты].

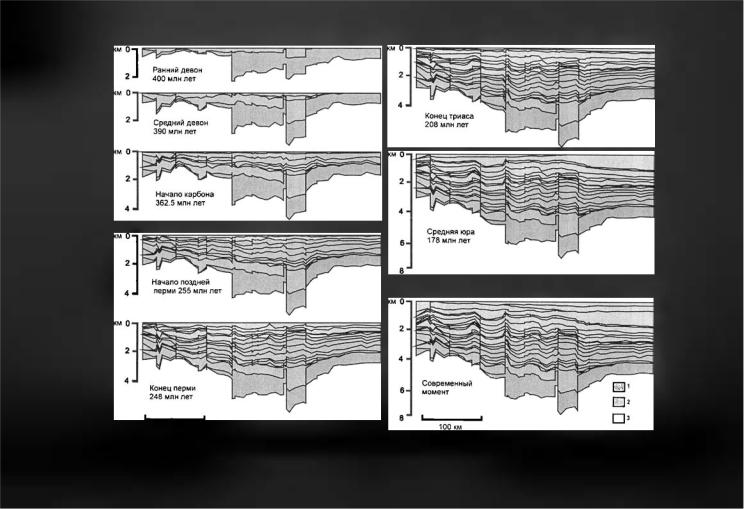

В эволюции Днепровского бассейна в девонско-триасовое время на основе анализа истории погружения (рис. 2.48) выделяются следую щие эпохи: средний девон — медленное предрифтовое погружение; поздний девон — главная полифазная стадия рифтогенеза; турнераннее визе — замедление погружения; позднее визе-поздний карбон — быстрое пострифтовое погружение с плавным уменьшением амплитуды к концу эпохи; граница карбона и перми-ассельский век — эпоха ускоренного погружения, сопровождавшаяся сбросообразованием; сакмарский век-середина перми — замедление погружения и по следующее вероятное воздымание и некоторая эрозия; примерно гра ница перми и триаса и в раннем триасе — быстрое погружение. Даль нейшая история также сопровождалась переменной во времени скоро стью погружения бассейна.
319
Г е о л о г и ч е с к о е в р е м я (м л н л е т )
400 350 300 250 200 150 100 50 0
5
(О
ь
1
(D
2
(О q I
■е-
а) S X
о
£
Q.
L—
О
IZ
Рис. 2.48. Усредненная по профилю история погружения ДнепровоДонецкого бассейна [Ершов, 1997].
На модели (рис. 2.48) ясно видна девонская рифтовая фаза, камен ноугольная фаза быстрого погружения и предтриасовая крупномас штабная эрозия в южной части профиля.
2.6.6. ВЫВОДЫ
Как видно из примеров, приведенных выше, результаты, получен ные при двухмерном моделировании хорошо сопоставимы с результа тами, полученными одномерным моделированием. Двухмерное модели-
320
рование — оптимальный путь для анализа сейсмических профилей. Кроме того, результаты двухмерного моделирования по профилю на много более наглядно показывают историю погружения и заполнения осадочного бассейна, особенно в случае его сложной структуры (нали чие клиноформных комплексов, разломов). Как и одномерное модели рование, двухмерное моделирование позволяет наложить на модель по гружения осадочного бассейна модель тепловых процессов в осадочном бассейне, получая в результате модель генерации углеводородов.
2.7. РЕОЛОГИЧЕСКОЕ КАРТИРОВАНИЕ РАЙОНОВ ОСАДОЧНЫХ БАССЕЙНОВ
Физические принципы и математический аппарат, положенные в основу реологических моделей, описаны в гл. 2.4. Для реальных усло вий реологическое моделирование позволяет установить жесткость ли тосферы в различных регионах и эффективную упругую толщину ли тосферы, и, исходя из этих параметров, установить возможные вариан ты деформации литосферы при различных нагрузках и при различных стилях деформации (сжатие и растяжение).
График, характеризующий изменение реологии литосферы с глу биной (рис. 2.28) (профиль предельной жесткости), показывает рас пределение напряжения в литосфере в зависимости от минерального состава и термического режима литосферы. По горизонтальной оси графика влево откладывается напряжение растяжения, вправо — на пряжение сжатия, по вертикальной оси — глубина.
Отдельные части графика в случае континентальной литосферы характеризуют отдельные реологические слои литосферы. Рассмотрим профиль напряжения для одного такого слоя. Верхняя часть фигуры отвечает хрупкой деформации с линейной зависимостью напряжения от глубины, определяемой правилом Бирли. Далее ниже перегиба на ходится область вязкоупругих деформаций. Ближняя к 0 (до 200 МПа) область отвечает степенной ползучести, дальняя (от 200 МПа) об ласть — ползучести с нарушенным степенным законом.
Важное значение для характеристики реологических свойств лито сферы имеет эффективный упругий модуль, определяемый как отно шение напряжения к полной деформации в каждой точке литосферы при данном уровне напряжений.
Площадь фигуры, ограниченной профилем эффективного упругого модуля, характеризует жесткость литосферы в целом, а положение центра тяжести фигуры определяет положение эффективной средней поверхности литосферы.
11 — А. М. Никиш!ин и др. |
321 |
С точки зрения механики в первом приближении реологические свойства литосферы могут быть промоделированы реологическими свойствами тонкой упругой пластинки, называемой эквивалентной уп ругой пластинкой. Она характеризуется двумя параметрами: толщиной и положением эффективной средней поверхности. В применении к ли тосфере они носят название эффективной упругой толщины литосфе ры (ЭУТ) и эффективной средней поверхности литосферы (ЭСП). ЭСП характеризует преддеформационную структуру литосферы.
При наличии значительных неоднородностей в литосфере, напри мер, присутствии сильно утоненной континентальной или океаниче ской коры в центральной части моделируемого профиля, линия ЭСП значительно отклоняется от горизонтали и является фактором, значи тельно влияющим на будущую деформацию (рис. 2.49).
С точки зрения специалиста-геолога процесс моделирования рео логии литосферы состоит в следующем:
—изучение карт физических полей региона. Необходимы сле дующие детальные карты: карта топографии региона, карта подошвы осадочного чехла, карта мощностей верхней коры, карта мощностей земной коры, карта теплового потока региона. Желательно использо вание карты аномалий гравитационного поля. Для случая океаниче ской литосферы необходимо время ее развития;
—сопоставление карт и планирование точек для просчетов реоло гических параметров литосферы. Занесение в программу исходных данных: мощностей осадочного чехла, верхней и нижней коры, тепло вого потока, возможного предизгиба литосферы, возраста океаниче ской коры;
—просчет программой и получение конечных точечных моделей реологии литосферы;
—получение программой точек эффективной срединной поверх ности литосферы (соответствует середине эффективно упругого слоя литосферы). Получение эффективной упругой толщины литосферы;
—построение реологических профилей и профилей эффективной упругой толщины литосферы;
—снятие координат точек построения реологических моделей и со ставление файла данных вида: широта-долгота-глубина срединной ли нии литосферы (или толщины эффективно упругого слоя литосферы);
—выбор метода построения изолиний и построение карт изолиний. Таким образом, можем получить распределение реологических ве
личин в пространстве на современный момент времени. На этой карте можно произвести районирование по степени жесткости литосферы и сделать предположения о возможном стиле деформаций в регионе для настоящего времени.
322
Полученные реологические профили толщины эффективно упру гого слоя литосферы являются исходным материалом для моделей раз вития региона по типу изгиба балки (изгиб предварительно деформи рованной литосферы с неоднородной эффективно упругой толщиной при действии на нее напряжений сжатия и получающейся полудлиной волны деформаций, близкой к характеристической полудлине волны литосферы).

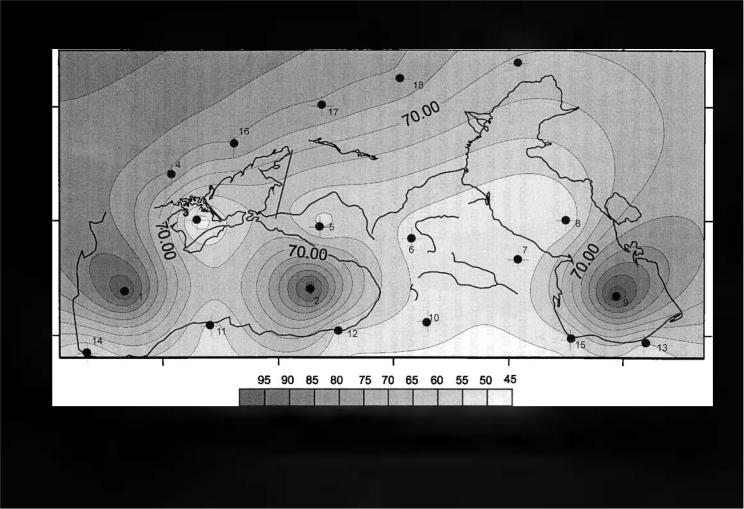

Для примера применения реологического картирования взята тер ритория к югу от Восточно-Европейской платформы. Основными объ ектами для построения моделей являются Черное море (бассейн на ко ре океанического типа, возраст коры около 100 млн лет), южная часть Каспийского моря (бассейн на коре океанического типа, возраст коры около млн лет), Прикаспийская впадина (кора океанического типа, воз раст — 100 млн лет), ороген Большого Кавказа, предкавказский крае вой прогиб, южная часть Восточно-Европейской платформы (древняя платформа). Для построения данной модели взято 25 точек, принцип установки точек заключается в следующем: точки ставятся в центрах основных объектов реологической карты, а также по границам этих объектов. Полученная карта представлена на рис. 2.50. При рассмот рении этой модели легко можно выделить области с реологически сильной корой — впадины с корой океанического типа и холодную ли тосферу древнего кратона и области с реологически слабой корой — орогены. На рис. 2.49 представлен реологический профиль через бас сейн, близкий по структуре коры к Западно-Черноморской или ЮжноКаспийской впадинам. Видно, что центральная часть профиля более жесткая, и существует изгиб срединной линии литосферы. Это пред положение может объяснять возможный механизм быстрого неогенчетвертичного проседания Черноморского и Южнокаспийского бас сейнов при сжатии (Коротаев, 1998).
Отметим, что расчет реологических параметров литосферы явля ется необходимой процедурой для объяснения процессов быстрых тек тонических движений в регионах с резко неоднородным строением земной коры.
2.8. МЕТОД КОМПЬЮТЕРНОЙ РЕКОНСТРУКЦИИ ПАЛЕОСТРУКТУРНЫХ ПЛАНОВ
Реконструкции палеоструктурных планов с целью анализа текто нической истории региона широко применяются в геологии на протя жении многих десятилетий. Суть данного метода исследования сво дится к последовательному построению палеоструктурных карт для изучаемого региона, выявлению на основе их анализа главных тенден-
