Frame rate: Full (PAL: 25FPS NTSC: 30FPS), 20, 16, 12, 10, 8, 6, 4, 2, 1, 1/2, 1/4, 1/8, 1/16.
Image quality: 6 вариантов.
Resolution: По умолчанию - CIF, другие варианты - QCIF, 2CIF, DCIF and 4CIF.
Bit rate type: фиксированный или переменный
Recording schedule:
Включите опцию “Record”, нажмите “Schedule” чтобы попасть в меню настройки (рис 3.3). Нажмите ОК для сохранения.
PreRec time: Опции записи до наступления тревоги.

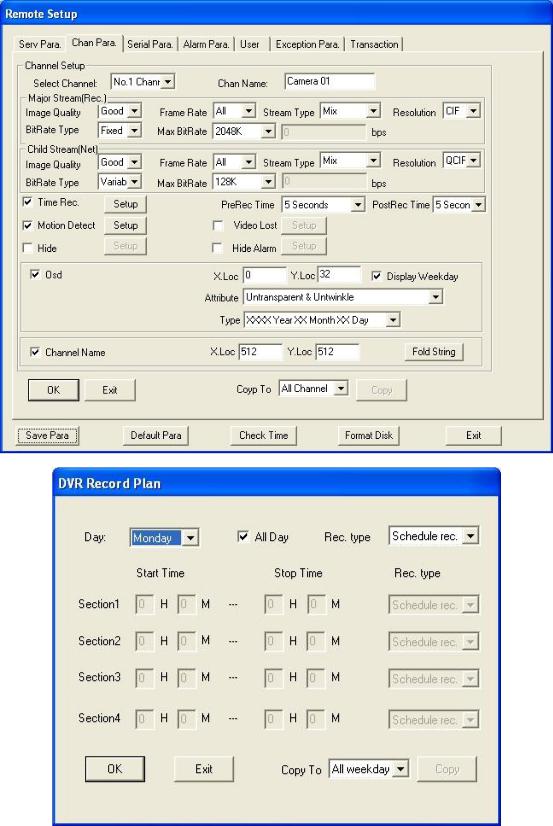

Fig3.2 DVR channel parameters setup
Fig3.3 DVR recording schedule
Motion detection setup:
Включите опцию “Motion detection”, нажмите “Setup” чтобы пойти в меню настройки (рис 3.4)
Fig3.4 Motion detection setup
Display motion detection areas: Включите опцию “Display motion areas” чтобы увидеть области. Setup motion detection areas: Включите опцию “Setup motion areas”, нажмите на клавиатуре «Ctrl»,
наведите мышь на нужную область, нажмите левую кнопку мыши и растяните прямоугольник нужных размеров. Можно разместить только две области.
Select motion detection sensitivity: Чувствительность изменяется от 0 (минимум) до 5 (максимум). Trigger recording channels: Можно настроить так, что при наступлении тревоги начинается запись
нескольких каналов.
Trigger alarm response policy: При наступлении тревоги можно использовать несколько решений. После завершения настройки нажмите ОК.
Video mask setup:
Можете использовать эту функцию чтобы задать чувствительность видео-областей. Включите опцию “Mask” и нажмите “Setup” чтобы попасть в меню настройки. (рис 3.6)
Fig 3.6 Mask area setup
Display mask area: Нажмите чтобы увидеть области.
Setup mask area: Включите “Setup mask area” , нажмите на клавиатуре «Ctrl», наведите мышь на нужную область, нажмите левую кнопку мыши и растяните прямоугольник нужных размеров. Можно задать только одну область.
После завершения настройки нажмите «ОК» и “Exit” чтобы выйти.
Setup OSD properties: Вы можете включить OSD, настроить положение OSD и его опции. Camera name properties: Можете включить отображение имени видеокамеры и задать его
положение.
После завершения настройки, нажмите “OK”, “Save para” и клиентский модуль сохранит настройки DVR. Нужно перезагрузить DVR
Настройка параметров serial port для DVR
Fig3.8 DVR serial port parameters
Можно настроить параметры DVR RS232 и RS485.
После завершения настройки, нажмите “OK”, “Save para” и клиентский модуль сохранит настройки DVR. Нужно перезагрузить DVR
Настройка параметров тревоги
На рис 3.9, изображено окно настройки параметров тревоги, где можно задать имя, тип источника, планировщик, тревожный выход, и т.д.
Fig3.9 Sensor alarm parameters setup
После окончания настройки нажмите “OK” и “Exit” чтобы вернуться обратно.
Настройка PTZ:
Нажмите “PTZ linkage” чтобы войти в меню настройки PTZ (рис 3.11) Оно такое же как и при локальной настройке DVR. После окончания нажмите “OK”.
Fig3.11 PTZ linkage setup
После завершения настройки, нажмите “OK”, “Save para” и клиентский модуль сохранит настройки DVR. Нужно перезагрузить DVR.
Настройка прав пользователей DVR.
В окне, показанном на рисунке (рис 3.12), вы можете настроить пользователей DVR, настраивая, имя пользователя, пароль, права пользователя, и т.д.
Fig3.12 User setup
После завершения настройки, нажмите “OK”, “Save para” и клиентский модуль сохранит настройки DVR. Нужно перезагрузить DVR.
Настройка исключений
В окне настройки “Exceptions setup” изображенном на рис 3.13, вы можете настроить исключительные ситуации, такие как: переполнение жесткого диска, ошибка чтения/записи диска, проблемы с локальной сетью, попытки несанкционированного доступа и т.д.
Fig3.13 Exceptions setup
После завершения настройки, нажмите “OK”, “Save para” и клиентский модуль сохранит настройки DVR. Нужно перезагрузить DVR.
Конфигурация декодера
Окно настройки, изображенное на рис 3.15 актуально только для DS-6001DI/FI. DS-6001DI/FI может аппаратно декодировать сжатый поток от DVR и DVS.
Fig3.15 Decoder setup
После завершения настройки, нажмите “OK”, “Save para” и клиентский модуль сохранит настройки DVR. Нужно перезагрузить DVR.
Восстановление параметров
Нажмите "Restore Para” чтобы удаленно восстановить параметры.
Проверка системного времени на DVR
Нажмите “Check time” и клиентский модуль соединится с DVR и проверит время.
Форматирование жесткого диска DVR
Нажмите на кнопку “Format HDD”, в появившемся окне, изображенном на рис 3.16, клиентский модуль покажет список жестких дисков, установленных в DVR. Выберите один или несколько жестких дисков, нажмите “Format”, программа пошлет команду на DVR и DVR начнет форматировать выбранные диски.
Важно: Необходимо перезагрузить DVR после окончания форматирования
Fig3.16 HDD remote format
