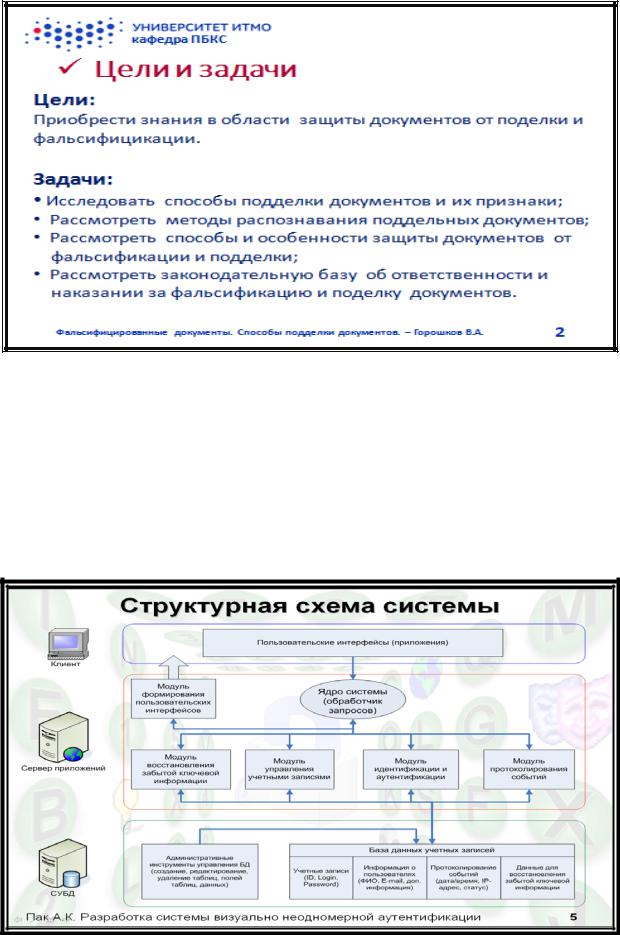

Рисунок 15 — Цели и задачи курсовой работы студента
В таком случае на втором слайде сразу излагается целевая установка и определяются задачи ВКРи курсовых проектов (работ).
2.3 Основная часть
Основная часть содержит полученные вами результаты, иногда она также иллюстрирует процесс выполнения работы. На рис. 16—26 представлены слайды основной части ВКР и курсовых проектов (работ).
Рисунок 16 — Слайд основной части выпускной квалификационной работы
18
Структура информационных потоков предприятия |
|||||||||||
Служба безопасности |
Генеральный |
|
Контрольно- |
Отдел кадров |
|
|
|
|
|||
|
|
директор |
|
ревизионный отдел |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Коммерческий директор |
Директор по |
Главный бухгалтер |
Главный |
|
Директор по |
Директор по логистике |
Транспортный |
||||
реализации |
инженер |
фармацевтическому |
|||||||||
|
|
|
|
отдел |
|||||||
|
|
|
|
|
|
|
контролю |
|
|
||
|
|
|
|
|
|
|
|
|
|
||
|
|
Отдел продаж |
Бухгалтерия |
Хозяйственно- |
|
|
|
Начальник |
|
||
Отдел закупок |
Отдел |
административный |
Отдел качества |
|
|
||||||
|
|
|
отдел |
|
|
склада |
|
||||
|
|
|
|
|
|
|
|||||
|
маркетинга |
|
|
|
|
|
|
|
|
|
|
|
|
Отдел |
|
|
Служба |
|
|
|
|
|
|
|
|
аналитики |
|
|
Юридический |
|
Отдел приёмки |
||||
|
|
|
|
|
эксплуатации |
|
|
||||
|
|
|
|
|
|
отдел |
|
|
|
||
Информационно-справочная служба |
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
Отдел |
|
|
Отдел |
|
|
|
|
|
|
Отдел гл. инженера |
|
комплектации |
||||
|
|
|
|
|
фармацевтического |
||||||
Коммерческий отдел |
|
|
|
|
|
контроля |
|
|
|
||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
Фармацевтический |
Отдел отгрузки |
|||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
контроль |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Отдел |
|
|
Информация из |
|
|
|
|
|
|
сертификации |
|||
|
|
|
|
|
|
|
|
|
|||
|
внешней среды |
|
|
Коммерческая тайна |
|
|
|
||||
|
|
|
|
|
|
Операционный |
|||||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
отдел |
|
|
|
|
|
|
Личная тайна |
|
|
|
|||
|
|
|
|
|
|
|
|
|
Претензионный |
||
|
|
|
|
|
|
|
|
|
|
отдел |
|
|
|
|
|
|
Общедоступная информация |
|
|
|
Служба директора по логистике
5
Дехтярук Т. С. Разработка комплексной системы защиты конфиденциальной информации закрытого акционерного общества «ИНВИКОН»
Рисунок 17 — Слайд основной части выпускной квалификационной работы
Обычно перечень основных слайдов определяется еще в техническом задании на работу.
Рисунок 18 — Слайд основной части выпускной квалификационной работы
19
Реализация СЭЭД
|
|
Веселова Т.И. «Разработка СЭЭД для автомобильного охранного оборудования ООО «НПО СтарЛайн» |
20 |
Рисунок 19 — Слайд основной части выпускной квалификационной работы
Рисунок 20 — Слайд основной части выпускной квалификационной работы
Можно воспользоваться другим подходом — вынести в основную часть результаты каждой главы пояснительной записки; результаты обзора или ис-
20
следования; выводы, сделанные в процессе анализа; схемы, алгоритмы и т. д. Вообще же количество слайдов в презентации рассчитывают исходя из времени предоставляемого на защиту работы. Для выпускной квалификационной работы — это 10—12 минут, соответственно презентация не может содер-
жать более 16 слайдов.
Морозов А.С. Интерактивное электронное техническое руководстве для сервисных |
|
центров по ремонту промышленных изделий |
12 |
|
Рисунок 21 — Слайд основной части выпускной квалификационной работы
Сравнительная таблица IETMсистем
IETM (Interactive Electronic Technical Manual) − системы создания ИЭТР.
|
|
|
Наличие |
|
Возможность |
|
|
|
Название |
|
Поддержка |
просмотра ИЭТР |
Поддержка |
|
|
|
База данных |
бесплатной |
|
||||
|
системы |
3D моделей |
без специального |
S1000D |
|
||
|
|
демо-версии |
|
||||
|
|
|
|
|
ПО |
|
|
|
TG Builder |
Oracle |
- |
+ |
- |
+ |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
Seamatica-ED |
PostgreSQL |
+ |
+ |
+ |
+ |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
Microsoft |
- |
+ |
- |
- |
|
|
SolidWorks |
SQL Server |
|
||||
|
|
|
|
|
|
|
|
|
|
Microsoft |
- |
+ |
+ |
- |
|
|
Vdocumentation |
SQL Server |
|
||||
|
2008 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Веселова Т.И. "Разработка СЭЭД для автомобильного охранного оборудования ООО "НПО СтарЛайн» |
5 |

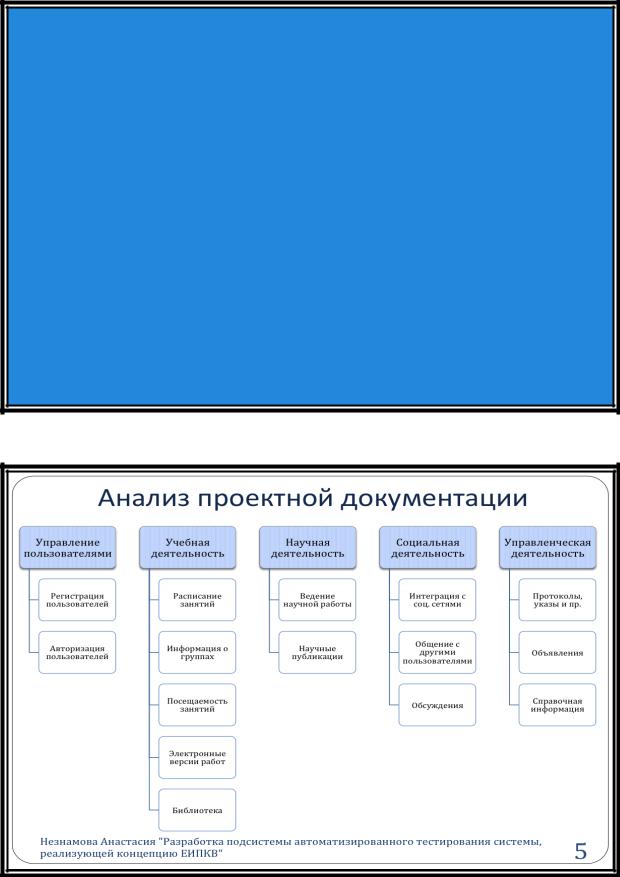

Рисунок 22 — Слайд основной части выпускной квалификационной работы
21
Реализация клиент- |
|
|
серверной архитектуры |
||
|
REQUEST |
|
block |
NO |
Server |
|
||
|
YES/NO |
|
|
|
|
|
YES |
|
|
CMS |
content |
|
|
16 |
Бояринцев Д. С. «Разработка программного клиент-серверного экрана для защиты web-приложений» |
||

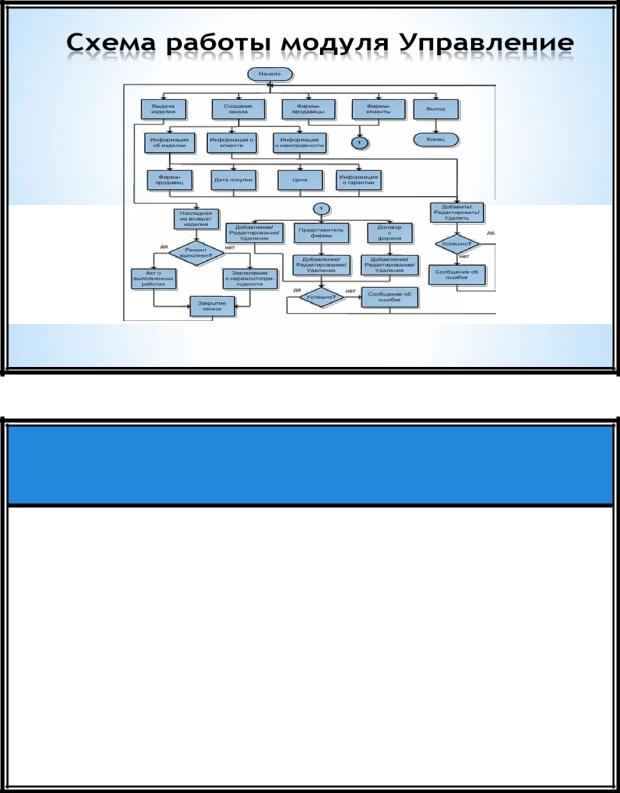

Рисунок 23 — Слайд основной части выпускной квалификационной работы |
Диаграмма потоков данных
11
КасевК.В. Учебно-исследовательскаяподсистема автоматизированногопроектированияМПП
Рисунок 24 — Слайд основной части выпускной квалификационной работы
Обратите внимание, что в основной части презентации должна содержаться информация о том, каким образом была решена каждая из перечисленных выше задач.
22
Интерфейс подсистемы
КасевК.В. Учебно-исследовательскаяподсистема автоматизированногопроектированияМПП 14

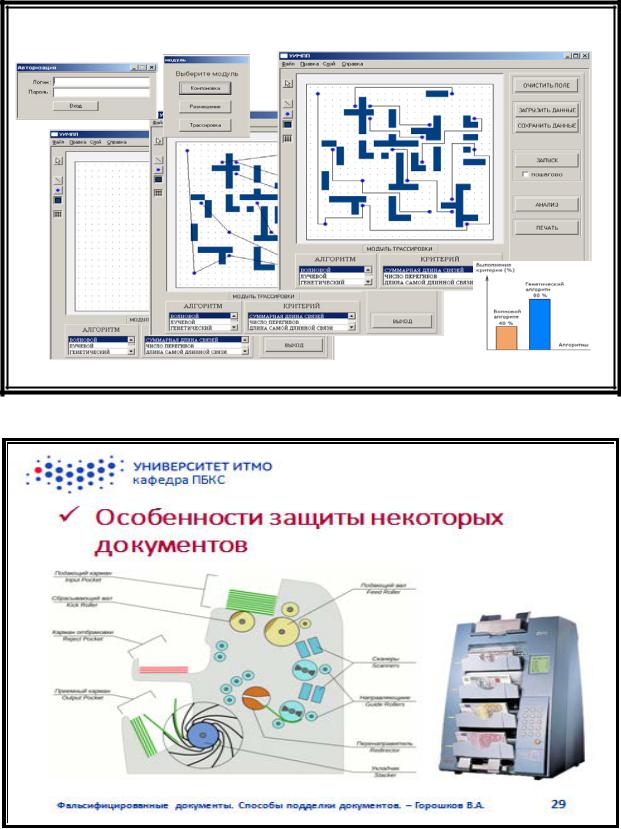

Рисунок 25 — Слайд основной части выпускной квалификационной работы
Рисунок 26 — Слайд основной части курсовой работы студента
Количество слайдов в курсовом проекте (работе) может быть больше, поскольку на защиту курсового проекта (работы) отводится минут 15, т.е в два раза больше времени выделяемого на защиту выпускной квалификационной работы. Соответственно и количество слайдов может быть равным 25—30.
23
