4. Параметрический источник тока. Электрическая схема и основные свойства.

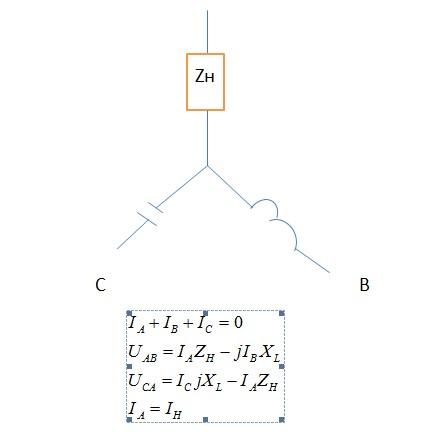

ПИТ ( параметрический источник тока)- это а)электротехническое устройство подключенное к 3х фазной цепи таким образом, что если нагрузка включается на фазу А, то в фазу В включается дроссель с индуктивностью, а в фазу С конденсатор с емкостью. Уравнения пишутся в комплексной форме

Главное свойство ПИТа выражает уравнение из которого видно, что ток в нагрузке зависит от UBC и Х величин, и не зависит от величины нагрузки ZН.

Способы регулирования :

1) Подключение ПИТа через автотрансформатор, метод не удобен и применим только при не больших мощностях.

2) С помощью синхронного изменения емкости и индуктивности.

3) Изменение числа витков в первичной ( вторично обмотке )автотрансфоформатора

4) Изменение напряжения с помощью ТПЧ

5. Электромашинные преобразователи частоты. Принцип работы индукторного генератора.

Различают электромашинные и полупроводниковые ПЧ.

Машинный ( индукторный генератор) состоит из

- индукторного генератора

- электродвигателя

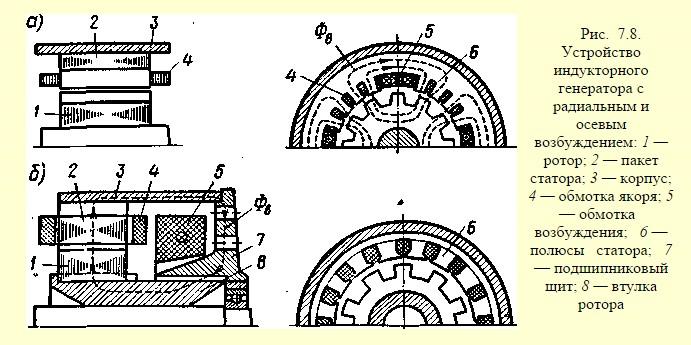

В пазах статора находятся рабочая обмотка и обмотка возбуждения, на роторе обмоток нет, состоит он из шихтованной электротехнической стали в форме зубчатого колеса. По обмотке возбуждения протекает постоянный ток. В результате в магнитной системе создается постоянный магнитный поток, в рабочей обмотке при неподвижном роторе переменной ЭДС нет. При вращении ротора меняется взаимное положение зубцов ротора и пазов статора в результате чего меняется магнитная проводимость в зоне размещения рабочей обмотки и изменяется магнитный поток. Благодаря переменной составляющей магнитного потока в витках рабочей обмотки наводится переменная ЭДС.

6. Классификация автономных инверторов

- инвертор напряжения ( из постоянного в переменное прямоугольной формы )

-инвертор тока( переменный в постоянный прямоугольной формы )

- резонансный инвертор

В инверторах напряжения и тока процессы носят апериодический характер, в резонансных же процесс носит колебательный характер.

Так же делят на :

- независимого возбуждения, когда управляющий сигнал и частота на выходе задается внешним генератором и не зависит от параметров нагрузки.

- самовозбуждением , когда управляющие импульсы формируются по средствам обратной связи выходного сигнала и зависят от параметров нагрузки .

По способу подключения конденсатора

-параллельный

-последовательный

-последовательно-параллельный

-паралельно-последовательный

7. Работа однофазного тиристорного регулятора переменного напряжения на активную нагрузку

Если своими словами, то это как минимум два тиристора включенных встречно-параллельно , регулирование напряжения происходит за счет изменения угла открытия альфа, чем больше альфа тем меньше действующее значение напряжения и тем больше паузы между полуволнами напряжения. Главный недостаток не синусоидальность тока и напряжения в нагрузке, присутствие первой и высших гармоник
