Шины.PCI,.USB.и.FireWire
.pdfIDLE — исходное состояние, o = 0, штекер не подключен, передача и прием за$ прещены. В это состояние штекер переходит из любого состояния по начально$ му включению и по выходу (logout). Управляющий запрос START переведет устройство в состояние готовности. Подключение штекера переведет его в со$ стояние приостановки;
READY — готовность, o = 1, штекер не подключен, передача и прием запреще$ ны. Запросы PAUSE или STOP переведут штекер в исходное состояние. Подклю$ чение штекера переведет его в активное состояние;
ACTIVE — активность, o = 1, штекер подключен и ведется передача или прием. Запросы PAUSE или STOP переведут штекер в состояние приостановки. Отклю$ чение штекера или сброс шины переведут его в состояние готовности;
SUSPENDED — приостановка, o = 0, штекер подключен, но передача (прием) не ведется. Запрос START переведет штекер в активное состояние, отключение или сброс шины — в исходное состояние.
При установлении изохронного соединения устанавливается признак широкове$ щания b или инкрементируется счетчик двухточечных соединений point_to_point. Первое же установленное соединение переводит штекер в подключенное состоя$ ние. Разрыв соединения сопровождается сбросом признака b или декрементом счетчика point_to_point. Последнее разорванное соединение переводит штекер в отключенное состояние.
Сброс на шине меняет состояние штекера, обнуляя в его управляющем регистре бит b и счетчик point_to_point. При этом штекер, активный перед сбросом, пере$ ходит в состояние готовности, но продолжает передачу или прием еще секунду. За эту секунду инициатор обмена успеет снова активизировать изохронное устрой$ ство, получив к нему доступ, так что изохронный обмен не прервется. Если после сброса устройство окажется недоступным, то по истечении этой секунды штекер станет готовым к последующему использованию. Штекер, приостановленный пе$ ред сбросом, по сбросу переходит в исходное состояние.
До подключения штекера для него должны быть получены ресурсы шины — но$ мер канала и полоса. Для подключенного выходного штекера менять номер канала или скорость нельзя. Для входного штекера номер канала нельзя менять, если у него есть двухточечные соединения.
Передача потоковых данных
Организация передачи потоковых данных — постановка потоковых запросов в оче$ редь, их выборка и исполнение агентом целевого устройства — выполняется ана$ логично нормальным запросам. Здесь, естественно, целевое устройство не имеет права менять порядок исполнения запросов в наборах заданий (и между набора$ ми). Отработка заданий может притормаживаться управляющими запросами к контроллеру потока (пауза может быть неопределенно долгой). Целевое устрой$ ство, передающее поток в шину, сообщает состояние завершения, как только его контроллер потока передаст указанные данные. Целевое устройство, принимаю$
щее поток с шины, сообщает состояние завершения либо по приему указанных данных его контроллером потока, либо после выполнения записи этих данных на свой носитель (выбирается при конфигурировании). В отличие от нормальных запросов состояние, сообщаемое при исполнении потока запроса (успешном или ошибочном), не дает инициатору никакой информации о том, какое количество данных запроса реально было записано на носитель или считано с него.
Управление потоком
Управление потоком осуществляется запросами, связанные списки которых стро$ ит инициатор в памяти узла. Агент контроллера потока в целевом устройстве дол$ жен выбирать эти запросы достаточно быстро, поскольку управляющие действия привязываются к событиям синхронизации, для которых дискретность времени составляет всего 125 мкс (период цикла). Контроллер потока должен выполнять ряд действий:
синхронизацию, пуск и останов приема (передачи) данных от шины (на шину) по определенному моменту времени или по специальным меткам, обнаружен$ ным в потоке принимаемых данных;
управление каналами — селективное разрешение их работы с помощью масок каналов;
преобразование заголовков изохронных данных, представляемых CIP$пакета$ ми, передаваемыми по шине и записываемыми на носитель устройства (считы$ вания с носителя). Эти преобразования затрагивают номера каналов и метки времени, а также добавление или удаление NULL$пакетов (заполнителей).
Регистрация ошибок
Во время активной работы контроллер потока может обнаруживать ошибки (про$ пущенные пакеты данных или пакеты начала цикла, ошибки данных, переполне$ ние или переопустошение буферов). Для изохронных передач сообщение о состо$ янии выполнения каждого запроса передачи данных неприемлемо, поэтому обработка ошибок выполняется особым способом. Полем rpt запроса управ$ ления потоком (SET ERROR MODE) контроллеру потока задают поведение при ошибке:
остановиться по первой же ошибке;
зарегистрировать ошибку и продолжать работу;
игнорировать ошибку.
Ошибки регистрируются в журнале error_log — области памяти, которую выде$ ляет инициатор. Ошибки приводят к потере непрерывности потока, и в журнале регистрируются события, приводящие к прерыванию и возобновлению нормаль$ ного потока. Каждое из этих событий регистрируется с соответствующей меткой времени.
Структуры данных SBP 2
В протоколе SBP$2 фигурируют три класса структур данных:
блоки запросов операций (ORB — operation request block);
таблицы страниц (page tables), описывающие блоки передаваемых данных, если они располагаются не в физически непрерывной области памяти;
блоки статуса (status block) выполнения запросов.
Инициатор обмена располагает и инициализирует эти структуры данных в си$ стемной памяти узлов шины. Таблицы страниц должны находиться в памяти тех узлов, в которых расположены буферы данных, описываемые этими таблицами. Все эти структуры выравниваются по границе квадлета; они адресуются 64$бит$ ными указателями, соответствующими формату адреса в IEEE 1394 (см. главу 17). Поле идентификатора узла Node_ID (номер шины и физический идентификатор)
вряде случаев является избыточным и не используется. Младшие 2 бита 48$бит$ ного смещения всегда нулевые (из$за выравнивания). На рисунках, приведенных
вданной главе, биты нумеруются в порядке Big Endian, принятом в 1394.
Блоки запросов операций (ORB)
Блоки запросов операций (ORB) описывают действия целевого устройства, кото$ рые ему предписывает исполнить инициатор. Блоки ORB выбираются целевым устройством посредством транзакций чтения. ORB являются блоками перемен$ ного размера, их длина и формат определяются полем rq_fmt. Размер ORB опре$ деляется типом устройства и его набором команд, этот размер указывается в памяти конфигурации. С точки зрения оптимизации производительности предпочтитель$ ны блоки, кратные 32 байтам (размер строки кэша). Обобщенный формат ORB приведен на рис. 26.1, а. Указатель next_ORB имеет формат, изображенный на рис. 26.1, б. Бит n (notify) указывает на необходимость сигнализации инициато$ ру об исполнении данного запроса. Поле rq_fmt определяет формат блока: 0 — стандартный (SBP$2), 1 — резерв, 2 — специфический (vendor$dependent), 3 — пу$ стой блок (Dummy ORB). Содержимое остальных полей (rq_fmt-dependent) за$ висит от типа запроса.
Пустой блок ORB используется лишь как указатель на следующий ORB или при$ знак конца цепочки запросов. В этом блоке значимы лишь два начальных квадле$ та, в которых содержится next_ORB — указатель на следующий ORB. В этом ука$ зателе поле Node_ID по прямому назначению не используется, его старший бит указывает на действительность указателя (нуль в старшем бите является призна$ ком конца цепочки).
Блоки запросов команд Command Block ORB делятся на два типа:
нормальный (асинхронный) командный блок (Normal command block), в кото$ ром описаны буферы данных в системной памяти;
![](/html/2706/28/html_3D9HekJhHz.pCWh/htmlconvd-FKal1s494x1.jpg)
потоковый (изохронный) командный блок (Stream Command Block), в котором описывается только длина передаваемого блока.
Рис. 26.1. Формат запроса SBP 2: а — общий формат ORB; б — формат указателя
Нормальный командный блок
Нормальный командный блок используется для описания действия целевого уст$ ройства, связанного с асинхронными транзакциями шины IEEE 1394. Примером этих действий может быть чтение (или запись) блоков данных с устройств хране$ ния, передача данных на принтеры, ввод данных со сканера и т. п. Формат команд$ ного блока приведен на рис. 26.2.
Рис. 26.2. Формат нормального командного блока
Поле next_ORB может указывать только на следующий нормальный блок или яв$ ляться признаком конца цепочки (по нулевому старшему биту Node_ID).
![](/html/2706/28/html_3D9HekJhHz.pCWh/htmlconvd-FKal1s495x1.jpg)
Поле data_descriptor (стандартный 64$битный адрес IEEE 1394) прямо или кос$ венно указывает на местоположение буфера данных, в зависимости от бита p (page_table_present): при p = 0 data_descriptor указывает на сам буфер, при p = 1 — на таблицу страниц (см. ниже).
Бит d (direction) задает направление передачи данных: d = 0 — целевое устройство читает данные из буфера, d = 1 — записывает в буфер.
Поле spd указывает скорость передачи: 0 — S100, 1 — S200,…5 — S3200.
Поле max_payload определяет максимальный размер передачи за одну транзак$ цию (размер поля данных в пакете не более 2max_payload + 2).
Поле page_size определяет размер страниц памяти в буфере данных (при p = 0) или таблице страниц (при p = 1). При ненулевом page_size размер страницы составляет 2 байт, page_size = 0 означает неопределенность размера страницы.
Поле data_size описывает длину блока данных или количество элементов в таб$ лице страниц.
Поле command_block содержит команду целевому устройству, его содержимое протоколом SBP$2 не регламентируется.
Потоковый командный блок
Потоковый командный блок используется для описания действия целевого устрой$ ства, связанного с изохронными передачами шины IEEE 1394. Примером может быть передача аудиопотока, воспроизводимого с проигрывателя компакт$дисков, передача видеопотока от цифровой видеокамеры и т. п. Формат командного блока приведен на рис. 26.3.
Рис. 26.3. Формат потокового командного блока |
Поле next_ORB может указывать только на следующий потоковый блок или яв$ ляться признаком конца цепочки (по нулевому старшему биту Node_ID).
![](/html/2706/28/html_3D9HekJhHz.pCWh/htmlconvd-FKal1s496x1.jpg)
Поле stream_offset указывает на позицию (в байтах) начала изохронных дан$ |
ных относительно начала элемента, на который указывает команда в поле command_ |
block. Позиция должна быть кратна 4 байтам. |
Поле stream_length задает длину передаваемого элемента в байтах. |
Поле command_block содержит команду целевому устройству, его содержимое |
протоколом SBP$2 не регламентируется. |
Блок управления потоком |
Блок управления потоком служит для управления контроллером потока логиче$ |
ского блока. Формат командного блока приведен на рис. 26.4. |
Рис. 26.4. Формат блока управления потоком |
Поле next_ORB может указывать только на следующий блок управления потоком или являться признаком конца цепочки (по нулевому старшему биту Node_ID).
Поле stream_ctrl-dependent несет информацию, необходимую для выполнения управляющих функций.
Поле stream_ctrl определяет функцию управления:
0 — START, начало (или возобновление после паузы) приема или передачи потока;
1 — STOP, останов приема или передачи потока;
2 — PAUSE, пауза в приеме или передаче потока;
3 — UPDATE CHANNEL MASK, изменение значения маски каналов. Маска со$ держится в поле stream_ctrl-dependent;
4 — CONFIGURE PLUG, управление штекерами (см. ниже), позволяет задать поля регистра управления штекером (задать характеристики изохронного ка$ нала шины и соединения) и связать с данным штекером внутренний канал це$ левого устройства. Управляющая информация передается поле stream_ctrldependent (см. рис. 26.5). Здесь первые 32 бита соответствуют формату регистра
![](/html/2706/28/html_3D9HekJhHz.pCWh/htmlconvd-FKal1s497x1.jpg)
PCR; в поле plug задается номер PCR (0–Eh — регистры OUTPUT_PLUG[plug], 10– 1Eh — NPUT_PLUG[plug$16]); поле int_channel задает номер внутреннего канала;
5 — SET ERROR MODE, управление реакцией на ошибки и, если требуется, оп$ ределение буфера для сообщений об ошибках. Реакция определяется полем rpt: 0 — сообщить об ошибке и остановить поток; 1 — сообщить, не останавливая; 2 — игнорировать ошибки; 3 — резерв. Указатель на буфер сообщений об ошиб$ ках содержится в поле stream_ctrl-dependent, поле error_log_length зада$ ет длину буфера;
6 — QUERY STREAM STATUS, опрос состояния потока;
7…Fh — резерв.
Поле stream_event служит для определения событий, по наступлении которых выполняются команды START, STOP, PAUSE и UPDATE CHANNEL MASK:
0 — IMMEDIATE, немедленно;
1 — CYCLE MATCH, в цикле, определяемом полями second_count_hi, second_ count и cycle_count;
2 — SY MATCH, в том цикле, в котором значение поля SY совпадет с одноимен$ ным полем изохронного пакета любого разрешенного канала (это условие при$ менимо только для приемников потока);
3 — FIRST DATA, по получении первого изохронного пакета любого разрешен$ ного канала (это условие применимо только для приемников потока);
4…Fh — резерв.
Рис. 26.5. Формат поля управления штекером
Блоки управляющих запросов
Блоки управляющих запросов представляют собой структуры фиксированной длины (32 байта), используемые для целей защиты (login, logout) и управления заданиями. В этих блоках явно указывается их привязка к конкретным наборам заданий (очередям) или потокам, хотя они и так неявно привязаны к агентам, вы$ бирающим командные блоки и блоки управления потоками. Каждое задание од$ нозначно идентифицируется адресом, по которому находится командный блок, инициирующий выполнение этого задания. Общий формат блоков управляющих запросов приведен на рис. 26.6. Эти блоки не могут связываться в цепочки. Поля n и rq_fmt имеют обычное значение. Поле status_FIFO указывает на адрес, по ко$ торому располагается FIFO$буфер состояния выполнения запросов.
Поле function определяет выполняемую функцию, от назначения которой зави$ сит использование полей function-dependent. Определены следующие функции:
![](/html/2706/28/html_3D9HekJhHz.pCWh/htmlconvd-FKal1s498x1.jpg)
0 — SECURE LOGIN, защищенный вход, который должен быть выполнен до на$ чала любых действий (кроме опроса состояния подключений) с целевым уст$ ройством. В этом запросе указывается номер логического блока, положение и длина буферов памяти, в одном из которых находится пароль доступа к носи$ телю, а в другой должен помещаться ответ на запрос входа. В ответе передаются 16$битный идентификатор входа login_ID, базовый адрес регистра агента ко$ мандного блока command_block_agent и длина возвращаемых данных;
Рис. 26.6. Формат блока управляющего запроса
1 — QUERY LOGINS, опрос состояния подключений, возвращающий для ука$ занного логического блока один из двух списков:
список идентификаторов (EUI_64) всех зарегистрированных владельцев логического блока и код используемого протокола защиты для носителя, установленного в логический блок;
список всех текущих инициаторов обмена с логическим блоком (идентифи$ каторов узлов, идентификаторов входа и EUI_64);
2 — ISOCHRONOUS LOGIN, вход для доступа к потоковым запросам. В запросе указывается роль блока (передатчик или приемник), максимальное число од$ новременно работающих изохронных каналов, максимальный размер поля изо$ хронных данных, идентификатор входа (login_ID, полученный ранее), место$ положение и длина возвращаемых данных. В случае успешного входа в возвра$ щаемых данных содержатся:
16$битный идентификатор изохронного потока, выделенный целевому уст$ ройству, используемый для последующей работы;
указатель на базовый регистр агента командного блока command_block_agent;
указатель на базовый регистр агента управления потоком stream_control_ agent;
выделенные штекеры allocated_plugs (битовая маска для доступных ре$ гистров OUTPUT_PLUG или INPUT_PLUG);
минимальная длина передаваемого блока данных min_transfer_length, достаточная для того, чтобы не было переполнения или нехватки данных;
3 — RESECURE LOGIN, восстановление защищенного входа после сброса на шине, когда идентификаторы узлов могут измениться. В запросе передаются
![](/html/2706/28/html_3D9HekJhHz.pCWh/htmlconvd-FKal1s499x1.jpg)
старый идентификатор входа. Целевое устройство проверяет, совпадает ли иден$ тификатор EUI$64 инициатора с тем, который был зарегистрирован для данного идентификатора. В случае успешного восстановления инициатор может пользо$ ваться адресами агентов, сообщенными ему при первоначальном входе;
4 — SET REGISTERED EUI 64, задание списка идентификаторов (EUI$64) ини$ циаторов, разрешенных для работы с данным целевым устройством. В запросе передается идентификатор входа, а также указатель и длина буфера, в котором находится обновленный список разрешенных инициаторов. Этот список целе$ вое устройство получает транзакцией чтения;
5–6 — резерв;
7 — LOGOUT, выход с потерей права дальнейшего доступа. В запросе передает$ ся идентификатор входа;
8–9 — резерв;
Ah — TERMINATE TASK, преждевременное завершение указанного задания (воз$ можно, с передачей не всех затребованных данных);
Bh — ABORT TASK, отказ от выполнения указанного задания;
Ch — ABORT TASK SET, отказ от выполнения набора заданий;
Dh — CLEAR TASK SET, сброс набора заданий;
Eh — LOGICAL UNIT RESET, сброс логического устройства;
Fh — TARGET RESET, сброс целевого устройства.
Таблицы страниц
Буферы данных, требуемые для выполнения транзакций по последовательной шине, считаются непрерывными в логическом адресном пространстве узла. При этом они могут отображаться на физическую память, видимую как память узла IEEE 1394, как непрерывной областью, так и фрагментированной на постранич$ ном базисе. Эта фрагментация обусловлена страничной трансляцией адресов, при$ меняемой для организации виртуальной памяти в большинстве современных про$ цессоров. Если буфер данных является непрерывным в пространстве физических адресов узла, то в командных блоках на этот буфер делается прямая ссылка: за$ дается начальный адрес, длина буфера и признак прямой ссылки (p = 0). Если буфер фрагментирован, то ссылка ведет на таблицу страниц, указывается число элементов в таблице, в запросе обязательно указывается размер страницы (популярный раз$ мер — 4 Кбайт) и признак косвенной ссылки (p = 1). Таблица страниц (рис. 26.7) должна находиться в памяти того же узла, в котором расположены буферы данных.
Рис. 26.7. Элемент таблицы страниц
![](/html/2706/28/html_3D9HekJhHz.pCWh/htmlconvd-FKal1s500x1.jpg)
Таблица страниц — массив элементов, описывающих сегменты, в которых распо$ ложен буфер данных. Каждый элемент таблицы (рис. 26.7) имеет размер 2 квадле$ та и имеет формат, соответствующий 64$битному адресу IEEE 1394. В этом адресе младшие n$бит являются смещением в сегменте (segment_offset), число этих бит определяется размером страницы (на рисунке изображено 12$битное смещение, используемое для для страниц размером 4 Кбайт). Старшие биты (segment_base_hi и segment_base_lo) являются физическим адресом начала каждой страницы. Дли$ на буфера определяется числом описателей таблицы страниц и значениями полей segment_offset описателя первого и последнего сегментов:
в первом сегменте буфер располагается, начиная с байта, заданного полным адресом, и до конца страницы;
в промежуточных сегментах буфер занимает всю страницу (поле segment_ offset в его описателе нулевое);
в последнем сегменте буфер располагается от начала и до байта, заданного по$ лем segment_offset его описателя.
Блок состояния
По исполнении запроса, при установленном бите оповещения (n) или в случае обнаружения ошибки целевое устройство помещает блок состояния (Status block) в FIFO$буфер, адрес которого указан в блоке запроса. Целевое устройство может помещать в FIFO и блок состояния, неожиданный для инициатора. Блок состоя$ ния может иметь размер от 8 до 32 байт (кратный квадлету), его формат приведен на рис. 26.8.

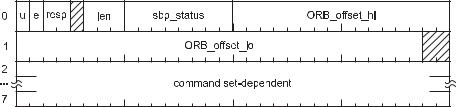

Рис. 26.8. Формат блока состояния
Бит u (unsolicited) является признаком неожиданного сообщения.
Бит e (end_of_list) является признаком того, что данное состояние относится к последнему запросу в цепочке.
Поле resp определяет тип завершения:
0 — REQUEST COMPLETE, завершение запроса без транспортной ошибки;
1 — TRANSPORT FAILURE,завершениеиз$занеисправимойтранспортнойошибки;
2 — ILLEGAL REQUEST, недопустимый тип запроса;
3 — VENDOR DEPENDENT, специфическое сообщение.
