Лабораторная работа № 13
Освоение методики работы с компьютерной программой «График»
Цель: изучить порядок планирования и организации работы по контролю состояния рельсового хозяйства в дистанции пути, научиться определять потребное количество средств дефектоскопии на дистанции пути.
Наглядные пособия: схема дистанции пути.
Порядок выполнения:
Исходные данные.
Определение развернутой длины рельсового хозяйства дистанции пути.
Определение необходимого количества дефектоскопных средств.
Вывод.
С учетом 25% резерва необходимо 1,25 Д = ___________.
1. Исходные данные

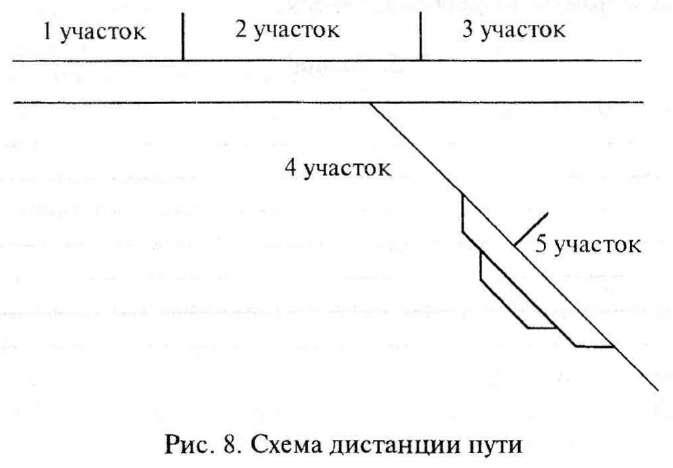

Рис. 26. Схема дистанции пути
2. Определение развернутой длины рельсового хозяйства дистанции пути
Протяженность главного хода по заданию ____________________ _________________________________________________________.
Количество стрелочных переводов по заданию Псп = ___________.
Длина приемоотправочных путей по заданию (табл. 2) l = _______________________________________________.
определяем развернутую длину главных путей главного хода: Lгл = Р1 · l1 + Р2 · l2 + Р3 · l3 = ___________________________, где Р – норма периодичности контроля рельсов средствами дефектоскопии в зависимости от среднего выхода рельсов (табл. 3);
определяем развернутую длину главных путей рокадного хода: Lр = Р4 · l4 + Р5 · l5 =____________________________________;
определяем развернутую длину стрелочных переводов: Lсп = Псп : 4= ___________________. Один стрелочный перевод приравнивается к 250 м развернутого пути;
развернутая длина приемоотправочных путей составит: Lпо = L : 2 = ____________________________________________;
развернутая длина рельсового хозяйства дистанции пути: L = Lгл + Lр + Lсп + Lпо = _____________________________.
3. Определение необходимого количества дефектоскопных средств
необходимое количество двухниточных дефектоскопов для выполнения периодичности контроля: Д = L : 120 = _____________________________ дефектоскопов, где 120 – месячные нормы проверки рельсов ультразвуковыми дефектоскопами в зимний период.
необходимое количество однониточных дефектоскопов для проверки стрелочных переводов: Д1 = Псп : 230 = ___________________________ дефектоскопов, где 230 – месячные нормы проверки стрелочных переводов однониточным дефектоскопом в зимний период.
4. Вывод
__________________________________________________________ __________________________________________________________.
Таблица 2
Вариант задания
|
|
Главный ход Р – путь 2 класса |
Рокадный ход Р – путь 3 класса | |||||||||||||
|
участки |
участки | ||||||||||||||
|
1 |
2 |
3 |
4 |
5 | |||||||||||
|
Средний выход рельсов (по заданию) |
|
|
|
|
| ||||||||||
|
Протяженность участка (по заданию) L |
|
|
|
|
| ||||||||||
|
Количество стрелочных переводов |
|
|
|
|
| ||||||||||
|
Длина приемоотправочных путей |
|
|
|
|
| ||||||||||
|
| |||||||||||||||
|
варианты |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | |||||
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 | ||||||
|
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 | ||||||
|
Главный ход: рельсы – с 1 по 10 вариант – Р75, класс пути – 1; с 11 по 20 вариант – Р65, класс пути – 2; с 21 по 30 вариант – Р50, класс пути – 3 | |||||||||||||||
|
Участок 1 | |||||||||||||||
|
Протяженность участка L1 |
71 |
72 |
73 |
74 |
75 |
76 |
77 |
78 |
79 |
80 | |||||
|
Средний выход рельсов |
0,5 |
0,6 |
1,0 |
1,2 |
1,5 |
1,6 |
1,7 |
1,9 |
2,1 |
2,3 | |||||
|
Участок 2 | |||||||||||||||
|
Протяженность участка L1 |
61 |
62 |
63 |
64 |
65 |
66 |
67 |
68 |
69 |
70 | |||||
|
Средний выход рельсов |
1,9 |
2,3 |
2,5 |
1,9 |
3,5 |
4,0 |
4,3 |
4,7 |
0,1 |
0,2 | |||||
|
Участок 3 | |||||||||||||||
|
Протяженность участка L1 |
59 |
58 |
57 |
56 |
55 |
54 |
53 |
52 |
51 |
50 | |||||
|
Средний выход рельсов |
4 |
3 |
1,9 |
2,5 |
0,2 |
2,5 |
0,2 |
0,1 |
4,1 |
3,7 | |||||
|
варианты |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | |||||
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 | ||||||
|
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 | ||||||
|
Рокадный ход: рельсы (у четных вариантов Р50, у нечетных Р65), класс пути — 3 | |||||||||||||||
|
Участок 4 | |||||||||||||||
|
Протяженность участка L1 |
89 |
88 |
87 |
86 |
85 |
84 |
83 |
82 |
81 |
80 | |||||
|
Средний выход рельсов |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
1,6 |
1,7 |
1,8 |
1,9 |
2,0 | |||||
|
Участок 5 | |||||||||||||||
|
Протяженность участка L1 |
91 |
92 |
93 |
94 |
95 |
96 |
97 |
98 |
99 |
100 | |||||
|
Средний выход рельсов |
4 |
3,8 |
3,6 |
3,4 |
3,2 |
3,0 |
2,8 |
2,6 |
2,4 |
2,2 | |||||
|
Количество стр. переводов |
620 |
720 |
740 |
760 |
780 |
800 |
820 |
840 |
860 |
880 | |||||
|
Длина приемоотправочных путей, км |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
50 | |||||
Таблица 3
Нормы периодичности контроля рельсов средствами дефектоскопии
|
Классы путей |
Тип рельсов |
Средний выход рельсов |
Минимальная периодичность проверки | ||
|
Ультразвуковыми съемными дефектоскопами |
Вагонами-дефектоскопами | ||||
|
магнитными |
ультразвуковыми | ||||
|
1, 2 |
Р-65, Р-75 |
До 0,3 включительно |
2 раза в месяц |
2 раза в квартал |
2 раза в квартал |
|
Свыше 0,3 до 2 включительно |
3 раза в месяц |
1 раз в месяц |
1 раз в месяц | ||
|
Свыше 2 до 5 включительно |
4 раза в месяц |
1 раз в месяц |
1 раз в месяц | ||
|
Свыше 5 |
5 раз в месяц |
1 раз в месяц |
1 раз в месяц | ||
|
3, 4 |
Р-50 |
До 0,3 включительно |
2 раза в месяц |
2 раза в квартал |
2 раза в квартал |
|
Свыше 0,3 до 2 включительно |
3 раза в месяц |
1 раз в месяц |
1 раз в месяц | ||
|
Свыше 2 до 5 включительно |
4 раза в месяц |
1 раз в месяц |
1 раз в месяц | ||
|
Свыше 5 |
5 раз в месяц |
1 раз в месяц |
1 раз в месяц | ||
|
3, 4 |
Р-65, Р-75 |
До 0,3 включительно |
2 раза в месяц |
2 раза в квартал |
2 раза в квартал |
|
Свыше 0,3 до 2 включительно |
3 раза в месяц |
1 раз в месяц |
1 раз в месяц | ||
|
Свыше 2 до 5 включительно |
3 раза в месяц |
1 раз в месяц |
1 раз в месяц | ||
|
Свыше 5 |
4 раза в месяц |
1 раз в месяц |
1 раз в месяц | ||
