ЖБК_1-60

Вопросы к экзамену Заочный факультет, специальность ПГС (дисциплина ЖБК) 2012г.

1.Нарисуйте схему армирования панели перекрытия с круглыми пустотами и поясните назначение каждого вида арматуры.

2.Приведите расчетную схемы и схему армирования сборной стропильной двускатной балки пролетом 18 м, имеющей двутавровое поперечное сечение. Как определяется расчетное сечение такой балки.

3.Представьте в графической форме расчетную схему и конструктивное решение ребристой плиты покрытия пролетом 12 м.

4.Покажите на диаграмме характер зависимости между напряжениями и деформациями для сжатого и растянутого бетона. Обозначьте и поясните предельные деформации бетона.

5.Принципы определения размеров расчетного эквивалентного сечения для различных видов конструкций

6.Изобразите схематично конструктивные решения жесткого и шарнирного узлов сопряжения ригеля с колонной в раме многоэтажного здания. Покажите схему внутренних усилий в сопряжениях.

7.Назовите принципиальные отличия монолитных железобетонных конструкций от сборных. Приведите их расчетные схемы и схемы армирования.

8.Дайте обоснования необходимости и эффективности учета неупругих деформаций в железобетонных неразрезных стержневых системах при их статическом расчете на примере ригеля многоэтажной рамы.

9.особенности расчета товарных сечений с полкой в сжатой зоне. Приведите примеры конструкций, рассчитываемых по этой схеме.

10.Представьте в графической форме расчетную схему и конструктивное решение плиты покрытия

«2Т» пролетом 12 м.

11.Приведите конструктивное решение предварительно напряженной плиты перекрытия с овальными пустотами. Изобразите графически усилия, действующие в плите в стадии эксплуатации. Поясните назначение всех видов арматуры.

12.Покажите зависимость между напряжениями и деформациями для арматуры с различными свойствами (для трех характерных групп).

13.Принцип расчета железобетонных конструкций по трещиностойкости. По каким стадиям напряженно-деформированного состояния производятся эти расчеты.

14.Приведите эпюры изгибающих моментов и изобразите графически армирование сплошной плиты перекрытия, шарнирно опертой по 4 сторонам, при соотношении сторон < 2. По какой причине в плите не требуется поперечная арматура.

15.назовите способы создания предварительных напряжений в избегаемых железобетонных конструкциях. Поясните их на схемах.

16.Расчет тавровых сечений с полкой в растянутой зоне. Приведите примеры конструкций, рассчитываемых по этой схеме.

17.Нарисуйте расчетную схему и эпюры усилий стропильной балки БДР пролетом 18 м. Изобразите схему армирования балки и поясните назначение каждого вида арматуры.

18.Приведите эпюры изгибающих и изобразите графически армирование сплошной плиты перекрытия, жестко защемленной по двум смежным сторонам и шарнирно опертым по двум другим сторонам, при соотношении сторон < 2.

19.Поясните принципы назначения величины контролируемых напряжений в предварительно напряженной арматуре.

20.Представьте расчетную схему и усилия, возникающие в сегментной стропильной ферме. Укажите схему армирования этой конструкции с пояснением всех видов арматуры.

21.Особенности расчета и армирования опорного узла предварительно напряженной стропильной балки.

22.Поясните графически деформативные свойства различных видов арматурных сталей. Принципы назначения расчетных характеристик.

23.Как обеспечить пространственную жесткость одноэтажного промышленного здания каркасного типа.

24.Назовите усилия, возникающие в монолитной плите перекрытия, жестко защемленной по контуру, при действии равномерно распределенной нагрузки. Нарисуйте эпюры этих усилий и схему армирования плиты.

25.Деформативные свойства бетона и влияния их на работу железобетонных конструкций.

26.Представьте расчетную схему и усилия, возникающие в безраскосной стропильной ферме. Укажите схему армирования этой конструкции с пояснением всех видов арматуры.

27.Принцип определения трещиностойкости изгибаемых железобетонных конструкций. Пути повышения их трещиностойкости.

28.Приведите схему армирования однопролетного шарнирно опертого ригеля в соответствии с эпюрами M и Q. Поясните назначение каждого вида арматуры.

29.Приведите пример конструктивного решения монолитного перекрытия с балочными плитами. Изобразите графически расчетную схему и армирование плит такого перекрытия.

30.Особенности расчета и конструирования второстепенной балки монолитного перекрытия. Поясните назначение всех видов арматуры.

31.Объясните конструктивное решение деформационных швов в каркасных зданиях. С какой целью они устраиваются.

32.Схемы разрушения изгибаемых железобетонных элементов в зависимости от насыщения арматурой.

33.Назначение стальной арматуры в железобетонных конструкциях. Назовите факторы, обеспечивающие совместную работу арматуры и бетона.

34.Каковы особенности расчета и армирования опорного узла сегментной фермы. Приведите схему армирования опорного узла и дайте обоснование всех видов арматуры.

35.Нарисуйте расчетную схему простенка кирпичного здания. Укажите и поясните назначение расчетных сечений.

36.Влияние предварительного напряжения на трещеностойкость и прогибы изгибаемых железобетонных конструкций. Поясните на примере выбранной Вами конструкции.

37.Приведите виды и способы армирования стен и столбов кирпичного здания.

38.Поясните смысл и порядок построения огибающей эпюры моментов на примере сборно-монолитного ригеля.

39.Приведите расчетную схему и схему армирования ребристой плиты перекрытия пролетом 6 м.

40.Перечислите факторы, влияющие на усадку бетона, объясните их природу и назначьте меры по борьбе с усадкой.

41.Поясните физический смысл эпюры материалов. В каких случаях она строится и принципы ее построения на примере неразрезного ригеля.

42.В чем сущность расчета железобетонных элементов по первой группе предельных состояний. Какие предельные состояния входят в эту группу.

43.Назначение поперечной арматуры в изгибаемых элементах. Конструктивные требования по расстановке поперечной арматуры. Приведите пример армирования ригеля прямоугольного сечения.

44.Поясните с какой целью устанавливается предварительно напряженная арматура и какие классы арматуры применены для этой цели. Возможна ли установка предварительно напряженной арматуры в сжатой зоне конструкции.

45.Нарисуйте расчетную схему и схему армирования неразрезного ригеля. Поясните назначение каждого вида арматуры.

46.Перечислите и поясните стадии напряженно-деформированного состояния каменной кладки.

47.В каких случаях колонна многоэтажного здания может рассчитываться как сжатый элемент со случайным эксцентриситетом. Приведите пример армирования такой конструкции.

48.Нарисуйте расчетную схему поперечной рамы одноэтажного промышленного здания. Приведите известные Вам методы статического расчета таких рам.

49.За счет чего сборные панели перекрытия работают совместно. Нарисуйте расчетную схему и схему армирования плиты перекрытия с овальными пустотами с указанием назначения всех видов арматуры.

50.Особенности напряженного состояния каменной кладки из природных и искусственных камней.

51.Сцепление арматуры с бетоном. Факторы, влияющие на сцепление и пути его обеспечения.

52.Какие усилия возникают в крайней колонне одноэтажного промышленного здания. Нарисуйте схему армирования колонны и поясните назначение всех видов арматуры.

53.Представьте порядок определения расчетных усилий в колоннах одноэтажных промышленных зданий. Комбинации усилий и виды армирования.

54.Сущность метода расчета по предельным состояниям. Перечислите предельные состояния. Какие предпосылки заложены в основу этого метода расчета.

55.Нарисуйте схему армирования опорного узла стропильной фермы и поясните назначение всех видов арматуры. На какие усилия рассчитывается опорный узел.

56.Нарисуйте конструктивное решение крупнопанельной плиты перекрытия размером на комнату с указанием с указанием назначения каждого вида арматуры.

57.Нарисуйте конструкцию монолитного фундамента под колонну крайнего ряда одноэтажного промышленного здания с указанием назначения всех видов арматуры.

58.Объясните эффект повышения прочности каменной кладки в результате армирования сетками. Какие сетки применяются для армирования кладки.

59.Какие факторы влияют на сцепление арматуры с бетоном. Укажите возможные типы анкеровки для растянутых и изгибаемых элементов.

60.Нарисуйте расчетную схему и армирования безраскосной стропильной фермы с указанием вида и назначения арматуры в основных элементах конструкции.

61.Классификация бетона. Какие бетоны применимы для изготовления несущих конструкций.

62.Изобразите расчетную схему плиты перекрытия, шарнирно опирающейся по контору при соотношении сторон меньше 2. Приведите возможные варианты армирования этой плиты, выберите наиболее экономичный вариант.

63.По каким предельным состояниям следует рассчитывать плиту перекрытия с круглыми пустотами. Запишите эти условия для всех предельных состояний.

64.Объясните эффект повышения прочности каменной кладки в результате армирования сетчатой арматурой. Методика расчета каменной кладки на внецентренное сжатие.

65.Какие арматурные изделия Вам известны. Назовите конструкции, в которых они применяются.

66.Назовите способы предварительного напряжения арматуры, методы создания предварительно напряженных железобетонных конструкций. Поясните их на схемах.

67.Перечислите принципиальные отличия монолитных конструкций от сборных. Поясните это на примерах плит или ригелей перекрытия.

68.Укажите типы сборных крупноразмерных плит покрытия производственных зданий. Основы расчета

иконструирования ребристой плиты пролетом 12 м.

69.Какие природные и искусственные камни применяются для возведения зданий. Виды каменной кладки.

70.Приведите конструктивную схему и схему армирования железобетонной стропильной балки БДР пролетом 18 м.

71.Усадка и ползучесть бетона и железобетона. Факторы, влияющие на усадку и пути уменьшения усадочных деформаций.

72.Назовите виды и классы арматурой стали. Охарактеризуйте каждый класс арматуры.

73.Приведите конструктивную схему и схему армирования двускатной железобетонной балки двутаврового поперечного сечения пролетом 18 м.

74.Назовите основные признаки связевой и рамной конструктивной схемы несущей системы каркасных зданий. Как обеспечить жесткость здания в направлении, перпендикулярно рамам каркаса.

75.С какой целью строится эпюра материалов. Изложите порядок и критерии ее построения.

76.Назовите сочетания усилий и принципы их составления на примере колонны одноэтажного промышленного здания.

77.Принцип расчета железобетонных конструкций по деформациям. По какой стадии напряженнодеформированного состояния производится этот расчет.

78.Какие виды армирования каменных конструкций конструкций применяются и с какой целью. Нарисуйте армирование различных конструктивных элементов.

79.Какие нагрузки действуют на консоль колонны одноэтажного промышленного здания с мостовыми кранами. Приведите схему армирования консоли с обоснованием всех видов арматуры.

80.Сформулируйте понятие предельного состояния. По каким предельным состояниям рассчитывается железобетонные конструкции. Дайте в общем виде аналитическую запись всех предельных состояний.

81.Нарисуйте жесткий стык сборно-монолитного железобетонного ригеля с колонной многоэтажного здания. Укажите назначения каждого вида арматуры.

82.Представьте расчетную схему и схему армирования монолитной плиты с соотношением сторон меньше 2, жестко защемленной по контуру.

83.Нарисуйте схемы разрушения железобетонного изгибаемого элемента по нормальному сечению. Дайте обоснование представленным схемам.

84.Нарисуйте схемы разрушения железобетонного изгибаемого элемента по наклонному сечению. Дайте обоснование представленным схемам.

85.Нарисуйте диаграммы «напряжения – деформации» бетона при различных видах нагружения и укажите величины предельных деформаций при сжатии и растяжении.

86.Сущность железобетона, назначение арматуры, особенности совместной работы арматуры и бетона, способы изготовления железобетонных конструкций.

87.Нарисуйте расчетную схему и схему армирования второстепенной балки монолитного перекрытия. Поясните назначение арматуры.

88.Особенности расчета таврового сечения с полкой в сжатой зоне. Как назначается ширина полки таврового сечения, вводимая в расчет.

89.Стадии напряженно-деформативного состояния изгибаемых железобетонных конструкций и их использование прирасчете прочности, трещиностойкости и прогибов.

90.Расчет и конструирование сжатых железобетонных элементов с гибкой продольной арматурой.

91.Структура бетона и ее влияние на прочность бетона.

92.Основные показатели прочности бетона и способы их определения. Класс бетона.

93.Как определить несущую способность по нормальному сечению железобетонного элемента прямоугольного профиля с одиночной арматурой.

94.Перечислите группы потерь предварительного напряжения в арматуре. Как они учитываются в расчете конструкции.

95.Конструирование изгибаемых железобетонных конструкций, схемы разрушения балок по нормальным и наклонным сечениям.

96.Расчет и конструирование монолитных балочных плит перекрытия. Назовите возможные варианты армирования, поясните все виды арматуры.

97.Как определить несущую способность нормального сечения железобетонной балки таврового профиля. Возможные случаи расчета.

98.Какие предпосылки положены в основу расчета нормальных сечений железобетонных элементов.

99.Перечислите классы арматуры и дайте характеристику каждого вида арматуры.

100.Нарисуйте схему армирование крайней колонны одноэтажного промышленного здания и поясните назначение каждого вида арматуры. Укажите характерные расчетные сечения.

101.Из каких условий назначаются марки кирпича и раствора кирпичного здания. Методы определения прочности кирпича и раствора.

102.Представьте расчетную схему простенка и эпюры усилий. Как назначаются расчетные сечения.

103.Охарактеризуйте группы предельных состояний железобетонных конструкций. Поясните: какие виды расчетов производятся на их основе.

104.Перечислите и нарисуйте известные Вам виды арматурных изделий и поясните их применение в конструкциях.

105.Расчет и конструирование монолитной плиты перекрытия, жестко защемленной по двум противоположным сторонам (две другие свободно опираются на стены). Поясните все виды арматуры.

106.Какие усилия воспринимает опорный узел раскосной сегментной фермы. Укажите вариант характерного разрушения и армирование опорного узла с обоснованием каждого вида арматуры.

107.Особенности напряженного состояния и армирования безбалочного монолитного перекрытия и узла сопряжения с колонной.

108.Чем объясняется перераспределение усилий в статически неопределенных железобетонных конструкциях. Как этот эффект используется при проектировании.

109.Нарисуйте конструкцию подкрановой консоли крайней колонны одноэтажного промышленного здания с пояснением каждого вида арматуры.

110.Стадии напряженно-деформированного состояния каменной кладки при сжатии.

111.Назовите методы создания предварительного напряжения железобетонных конструкций. С какой целью создаются предварительные напряжения.

112.Объясните природу усадочных деформаций бетона. От каких факторов они зависят, назовите мероприятия по уменьшению усадки.

113.Влияние геометрических размеров на прочность центрально нагруженного кирпичного столба.

114.Конструктивные требования, предъявляемые к каменным и армокаменным элементам.

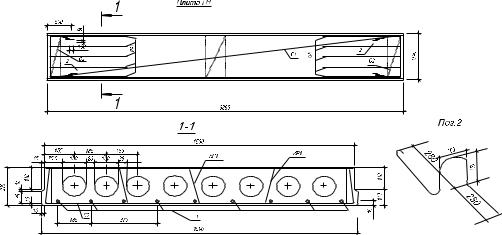

1. Нарисуйте схему армирования панели перекрытия с круглыми пустотами и поясните назначение каждого вида арматуры.

1)Напрягаемая продольная арматура. Начальные сжимающие напряжения создают в тех зонах бетона, которые впоследствии под воздействием нагрузок испытывают растяжение. Продольную рабочую арматуру укладывают в растянутых зонах согласно эпюрам изгибающих моментов и поперечных сил. В качестве напрягаемой арматуры предварительно напряженных железобетонных элементов:при длине до 12 м включ.следует преимущественно применять

а) термическя и термомеханически упрочненную арматуру классов Ат-VI и Ат-V; при длине элементов свыше 12 м:

следует преимущественно применять:

д) арматур проволоку классов В-II и Bp-II и арматур. канат классов К-7 и К-19; е) горячекатаную арматуру классов A-VI и A-V;

Армировать можно без предварительного напряжения арматуры, если пролет панели меньше 6м. Продольную рабочую арматуру располагают по всей ширине нижней полки сечения.

2)По четырем углам плит закладывают монтажные петли для подъема плиты, изготовленные из АРМ. А-1 и объединенные с сеткой в верх. зоне С-1.

3)Арматурные сетки С-1 в верхней зоне плиты укладываются на всю длину плиты и работают в качестве усиления сжатой зоны бетона, создания пространственного каркаса, сдерживания усадочных

итемпературных деформаций конструкции, восприятия усилий, возникающих при распалубке, транспортировке и монтаже, а также местных эксплуатационных усилий.

4)Арматурные сетки С-2 укладываются в нижней (растянутой) зоне у приопорных участков и в середине пролета для усиления приопорных участков, создания пространственного каркаса, повышения трещиностойкости приопорных участков от напряжений, возникающих вследствии передачи усилий обжатия от арматуры на бетон в предварительно напряженных конструкциях.

5)Плоские каркасы КР-1устанавливают вертикально между пустотами на приопорных участках для восприятия растягивающих напряжений, действующих в наклонных сечениях.

Сетки С-1 и С-2, а также каркасы КР-1 обеспечивают правильное положение продольной арматуры и друг друга при бетонировании, воспринимают не учитываемые расчетом усилия от усадки бетона и изменения температуры, а при действии местных нагрузок распределяют их на большую площадь. Изготавливаются из арматурной стали классов А-III или Вр-1.

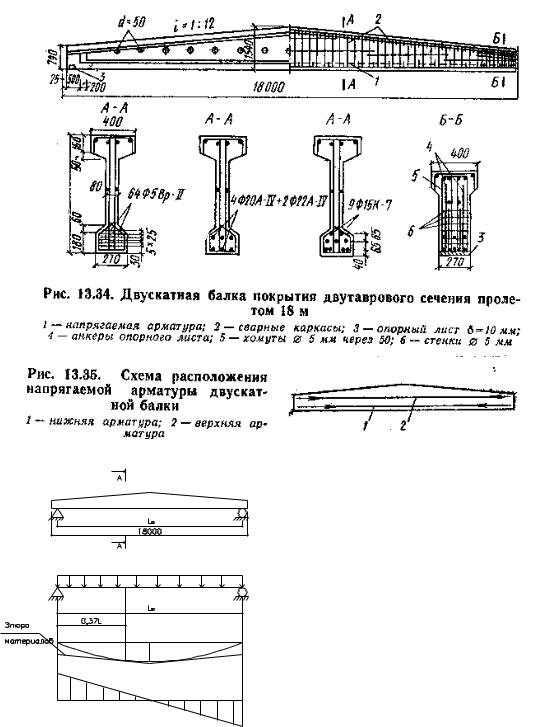

2. Приведите расчетную схему и схему армирования сборной стропильной двускатной балки

пролетом 18 м. Как определяется расчетное сечение такой балки.

Железобетонные стропильные балки пролетом 18м. применяют в качестве поперечных ригелей, по которым укладывают плиты 3x6 или 3x12 м. Все типы балок пролетами 12…18м. выполняют предварительно напряженными. При армировании высокопрочной проволокой еѐ располагают группами по 2 шт. в вертикальном положении, что создаѐт удобства для бетонирования балок в вертикальном положении. Стенку балки армируют сварными каркасами(2), продольные стержни которых являются монтажными, а поперечные расчетными( арматура класса А-III), обеспечивающими прочность балки по наклонным сечениям. Приопорные участки балок для предотвращения образования продольных трещин при отпуске напряжения арматуры ( или для ограничения ширины их раскрытия) усиливают дополнительными поперечными стержнями, которые приваривают к стальным закладным деталям. Повысить трещиностойкость приопорного участка балки можно созданием двухосного предварительного напряжения (натяжением также и поперечных стержней). Двускатные балки двутаврового сечения для ограничения ширины раскрытия трещин, возникающих в верхней зоне при отпуске напряжения арматуры, целесообразно армировать также и конструктивной напрягаемой арматурой, размещаемой в уровне верха сечения на опоре (рис. 13.35). Этим уменьшаются эксцентриситет силы обжатия и предварительные растягивающие напряжения в бетоне верхней зоны.

Балки рассматриваются как шарнирно опертые элементы с расчетным пролетом, равным расстоянию между линиями действия опорных реакций. Подбор продольной и поперечной рабочей арматуры, расчет прогибов и трещиностойкости балок производятся как для обычного элемента таврового или двутаврового сечения.

При расчете нормальных сечений двускатных балок необходимо учитывать, что сечение, где требуется наибольшая площадь продольной растянутой арматуры, не совпадает с серединой пролета, где действует максимальный изгибающий момент. Это объясняется тем, что по мере удаления от середины балки рабочая высота еѐ на некотором участке уменьшается быстрее, чем внешний изгибающий момент. При уклоне верхней полки 1:12 опасное сечение находится на расстоянии 0,37 l от опоры.

Для определения расчетного сечения на эпюру моментов накладываем эпюру материалов по бетону. Там, где эти эпюры подходят близко друг к другу, т.е. запас прочности будет минимальным, будет расчетное сечение.

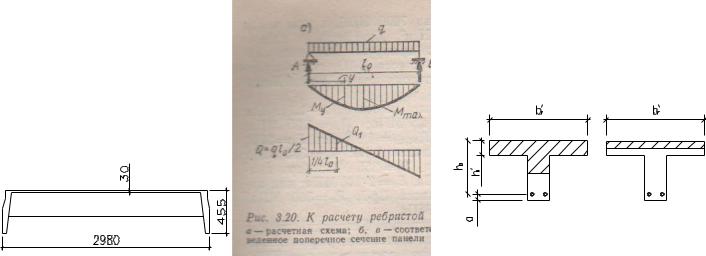

3. Представьте в графической форме расчетную схему и конструктивное решение ребристой

плиты покрытия пролетом 12 м.

Работают на изгиб. При удалении бетона из растянутой зоны сохраняют ребра шириной., необх-й для размещ-я сварн. каркасов и обеспеч-я проч-ти панелей по наклон. сеч-ю.. Расчет. схема – однопролетный шарнирно-опертый стержень с равном-распред. нагрузкой. Mmax=ql2/8, Qmax=ql/2. Расчетн. сеч-е тавров. профиля, ширина сжат. полки=полн. ширине плиты. Толщ. ребра=суммарн. толщине ребер. Нулев. линия мож. распол-ся в полке или ребре.. Для армир-я прим-т сварные сетки и каркасы из обыкн. арм-ной пров-ки и горячекат-й арм-ры периодич. профиля. Напряг-я арм-ра A-IV, A-V, Aт-IVc, Aт-V, высокопроч-ю пров-ку и канаты. Продольн. рабоч. арм-ру распол-т в ребрах. Попереч. стержни объед-ют с продольн. монтажной. или рабочей ненапр. арм-рой в плоск. сварн. каркасы, кот. размещ-т в ребрах. К концам продол. ненапр. арм-ры приварив-т анкеры из уголков или пластин для закрепл-я стержней на опоре. По четырем углам заклад-ся монтажн. петли.

При расчете тавровых сечений различают два случая:

1. ( X h'f ) обычно встречается в сечениях с развитой полкой, когда внешний расчетный момент

меньше внутреннего момента, воспринимаемого сжатой полкой сечения относительно центра тяжести арматуры.

Тавровые сечения этого типа рассчитывают как прямоугольные с размерами b'f и h, поскольку площадь растянутого бетона не влияет на несущую способность.

2. ( X h'f ) имеет место, если внешний расчетный момент будет больше внутреннего момента, воспринимаемого только сжатой полкой.

X - высота сжатой зоны бетона.

Полку плиты рассчитывают на местный изгиб в зависимости от отношения размеров между продольными и поперечными ребрами. Если отношение l2 /l1>2, то полку рассчитывают как неразрезную балку. Если отношение l2 /l1 2, как плиту, работающую в двух направлениях. За расчетный пролет l0 полки плиты принимают расстояние между осями поперечных ребер, а в поперечном направлениирасстояние в свету между продольными ребрами.

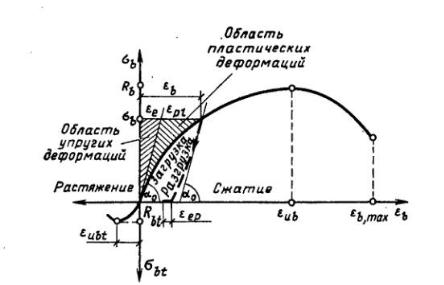

4. Покажите на диаграмме характер зависимости между напряжениями и деформациями для сжатого и растянутого бетона. Обозначьте и поясните предельные деформации бетона.

Предельные деформации бетона перед разрушением – предельная сжимаемость ubt зависит от

прочности бетона, его класса, состава, длительности приложения нагрузки. С увеличение класса бетона предельные деформации уменьшаются, но с ростом длительности приложения нагрузки они увеличиваются. В опытах при осевом сжатии призм наблюдается предельная сжимаемость бетона

ub (0.8...3)10 3 , в среднем ее принимают равной: ub 2 10 3. В сжатой зоне изгибаемых элементов наблюдается большая, чем у сжатых призм, предельная сжимаемость, зависящая от форм поперечного сечения и относительной высоты сжатой зоны, ub (2,7...4,5)10 3 ; при уменьшении ширины поперечного сечения книзу и в тавровых сечениях ub уменьшается, а приуменьшении относительной высоты сжатой зоны ub увеличивается она зависит также от насыщения продольной арматурой.

Сжимаемость бетона значительно возрастает, если при его загружении происходит пропорциональное возрастание деформаций (см. рис. 19); в этом случае на диаграмме напряжения – деформация появляется нисходящий участок. Учет работы бетона на нисходящем участке диаграммы имеет существенно важное значение для расчета ряда конструкций.

Предельная растяжимость бетона в 10-20 раз меньше предельной сжимаемости, в среднем ее принимают равной: ubt 1,5 10 4 ; бетоны на пористых заполнителях имеют несколько большую

предельную растяжимость. Предельная растяжимость бетона существенно влияет на сопротивление образованию трещин в растянутых зонах железобетонных конструкций.
