7 Передача разбивочных осей на монтируемый этаж здания
На точность монтажа конструкций оказывает большое влияние точность геодезических работ, таких как передача осей на соответствующий этаж (ярус), разбивка на нем промежуточных либо установочных монтажных осей; установка сборных элементов в проектное положение и повседневный систематический контроль, позволяющий оценить качество монтажа.
В настоящее время при возведении надземной части здания в основном применяют два метода передачи осей на соответствующий этаж (ярус): наклонным лучом (с помощью теодолита) и вертикальным лучом (с применением зенит-прибора). Выбор метода зависит от этажности здания, конструктивных особенностей, способа монтажа и размеров строительной площадки. Метод передачи должен определяться проектом организации работ.
Передачу осей наклонным лучом выполняют путем их непосредственного проектирования на этажи здания. Для этого теодолит устанавливают вне здания над створной точкой 5 (рис.7). Ослабив закрепительные винты трубы и алидады, трубу направляют на базовую ось 4, потом эти винты закрепляют и микрометренными винтами трубы и алидады центр сетки нитей наводят на риску базовой оси. Трубу открепляют и, поворачивая ее в визирной плоскости, направляют на этаж, на который надо передать ось.
Рисунок

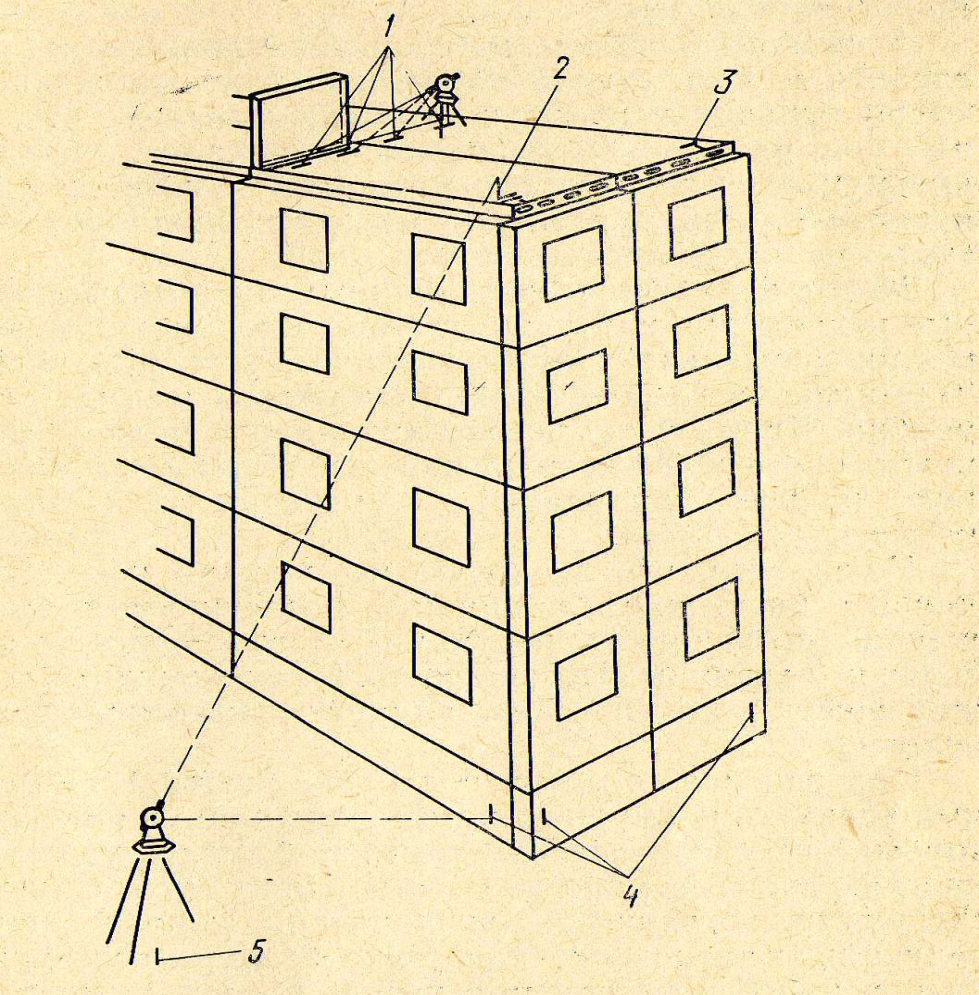

7- Передача разбивочных осей на монтируемый
этаж теодолитом:
1 — установочные (монтажные) риски, 2 — карандаш, 3 — основные оси, 4 — базовые оси, 5 — створная точка
Помощник, находящийся на этом этаже, ставит заостренный карандаш 2 острием на поверхность бетона и перемещает его до тех пор, пока изображение острия в поле зрения трубы не совпадет с перекрестием нитей. В этот момент по команде наблюдателя помощник проводит на поверхности бетона тонкую риску. Чтобы ослабить влияние инструментальных погрешностей, ось пере дают таким же образом при другом положении вертикального круга. Через середину отрезка между двумя вынесенными рисками проводят риску, которую принимают за ось. В процессе работы наблюдатель должен все время следить за четкостью изображения и за положением пузырька уровня в нуль-пункте. Если пузырек ушел больше, чем на половину деления, его снова приводят в нуль-пункт, а процесс передачи оси повторяют. Перед передачей осей описанным методом теодолит должен быть тщательно отъюстирован. Метод передачи осей наклонным лучом имеет некоторые недостатки, например, по мере наращивания этажей наклон зрительной трубы увеличивается. При большом угле наклона наблюдателю с инструментом работать неудобно. Кроме того, острие карандаша может быть закрыто наружной стеновой панелью. В этом случае визируют на верх карандаша, установленного вертикально на глаз.
Из-за того, что визируют на верхний конец карандаша, а риску наносят нижним, погрешность в ее положении (погрешность редукции) может достичь значительной величины. Погрешность в положении риски может возникнуть и под влиянием метеорологических условий.
При передаче осей на последние этажи 16—20-этажных зданий в пасмурную погоду карандаш в поле зрения трубы, даже если последняя имеет большое увеличение, иногда бывает трудно различим. Инструментальные погрешности, погрешности визирования, центрировании и редукции, погрешности нанесения базовых осей и рисок на поверхности бетона при передаче осей теодолитом в сумме могут дать погрешность в положении оси на этаже, достигающую 5—10 мм.
Для предотвращения систематического накоплении погрешностей на любой этаж (ярус) передают только базовую ось: если ось будут передавать последовательно с этажа на этаж, то на верхнем этаже погрешность и положении оси относительно базовой может намного превысить допустимую. При возведении панельных зданий базовые оси передают на плиты перекрытий, при возведении каркасно-панельных — «а внешние грани оголовков колонн (часто их называют «пеньками»), выступающих над -перекрытием. Иногда, сообразуясь с обстоятельствами, при монтаже каркаса вместо передачи основных осей на колонны передают вспомогательные оси на панели перекрытия. Обычно вспомогательные оси располагают вблизи основных.
Вертикальным лучом оси передают на перекрытие этажа с помощью приборов вертикального визирования (зенит-приборов). Чаще всего применяют зенит-приборы с самоустанавливающейся линией визирования, позволяющие передать точку, над которой сцентрирован прибор, с предельной погрешностью 3— 3,5 мм на высоту в 30 этажей.
Поскольку непосредственную передачу основных осей зенит-прибором внутри здания осуществить невозможно (по осям уже установлены элементы строительных конструкций), на стадии строительных работ нулевого цикла в подвале или на перекрытии 1-го этажа размещают ряд геодезических базовых знаков, которые образуют вспомогательную плановую опорную сеть. Знаки, закладываемые в грунт подвальной части, аналогичны грунтовым реперам, в верхней части которых на металлической пластине сделана крестообразная насечка или накерновано углубление.

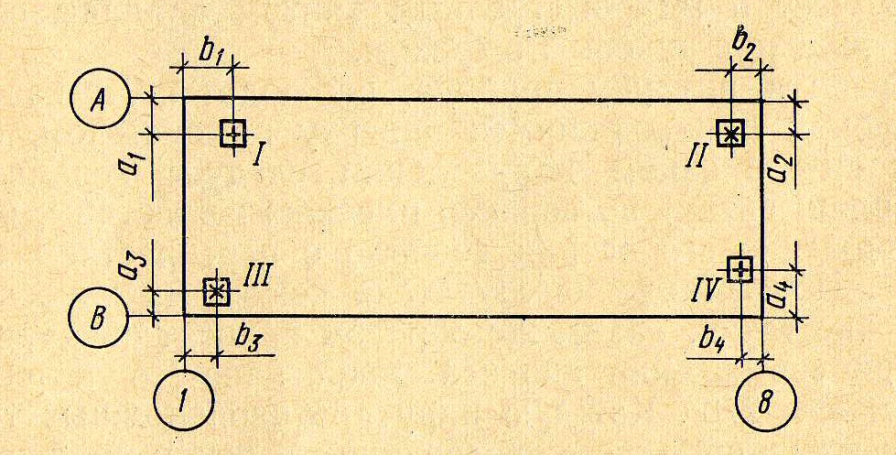

Рисунок 8- Схема расположения базовых знаков
При создании опорной сети на перекрытии такие пластины прочно заделывают в бетон плит. На рис. 8 квадратиками схематично показано примерное размещение базовых знаков, на которых сделаны крестообразные насечки. Выполнив точные угловые и линейные геодезические измерения, определяют взаимное положение точек пересечения штрихов насечки знаков, а также расстояния от них до ближайших основных осей (а1 и b1для базового знака I; а2 и b2 для базового знака II и т. д.).
Передачу разбивочных осей внутри здания вертикальным лучом можно осуществить только тогда, когда над знаком до перекрытия, на которое выносят точку, имеются сквозные отверстия, расположенные друг над другом по вертикали (на рис. 9а). Отверстия в перекрытиях не вырубают; плиты с готовыми отверстиями должны входить в комплект сборных элементов на здание.
Оси на этаж передают следующим образом. Зенит- прибор, например PZL, устанавливают над базовым знаком 1, с помощью оптического центрира тщательно центрируют его над точкой пересечения штрихов насечки и приводят в рабочее положение. Над отверстием в перекрытии укрепляют прозрачную пластину 2 из органического стекла. Наблюдатель, ослабив закрепительный рычажок алидады, устанавливает индекс штрихового микроскопа вблизи нулевого штриха лимба, рычажок закрепляет и микрометренным винтом алидады совмещает индекс с нулевым штрихом.
Визируя в трубу прибора, наблюдатель, связанный телефоном с находящимся наверху помощником, сообщает ему, в каком направлении следует переместить карандаш (иглу) по верхней плоскости пластины, чтобы изображение его острия совпало с перекрестием сетки нитей. По команде наблюдателя помощник наносит на пластине точку. Таким же образом наносят еще три точки при совмещении индекса микроскопа со штрихами 90°, 180° и 270°. Каждую пару противоположных точек, нанесенных на пластине, соединяют тонкими линиями (рис. 9,б); точка пересечения их будет той вспомогательной точкой, от которой выносят на перекрытии оси. Оси выносят стальной линейкой, откладывая отрезки, соответственно равные а1 и b1, а2 и b2 и т. д. (см.рис.9, а).
После передачи на этаж (ярус) осей или вспомогательных точек между ними измеряют расстояния стальной компарированной рулеткой с учетом температурных поправок.
Для контроля теодолитом измеряют еще и углы между линиями, соединяющими вспомогательные точки.
Поскольку передачу осей сопровождают погрешности, значения длин линий, измеренных между основными осями на этаже, обычно отличаются от соответствуют, им проектных размеров. В зависимости от метода передачи расхождения в линейных размерах могут достигнуть,величин,порядка5—15мм.
После завершения контрольных измерений на очередном этаже разбивают промежуточные оси.

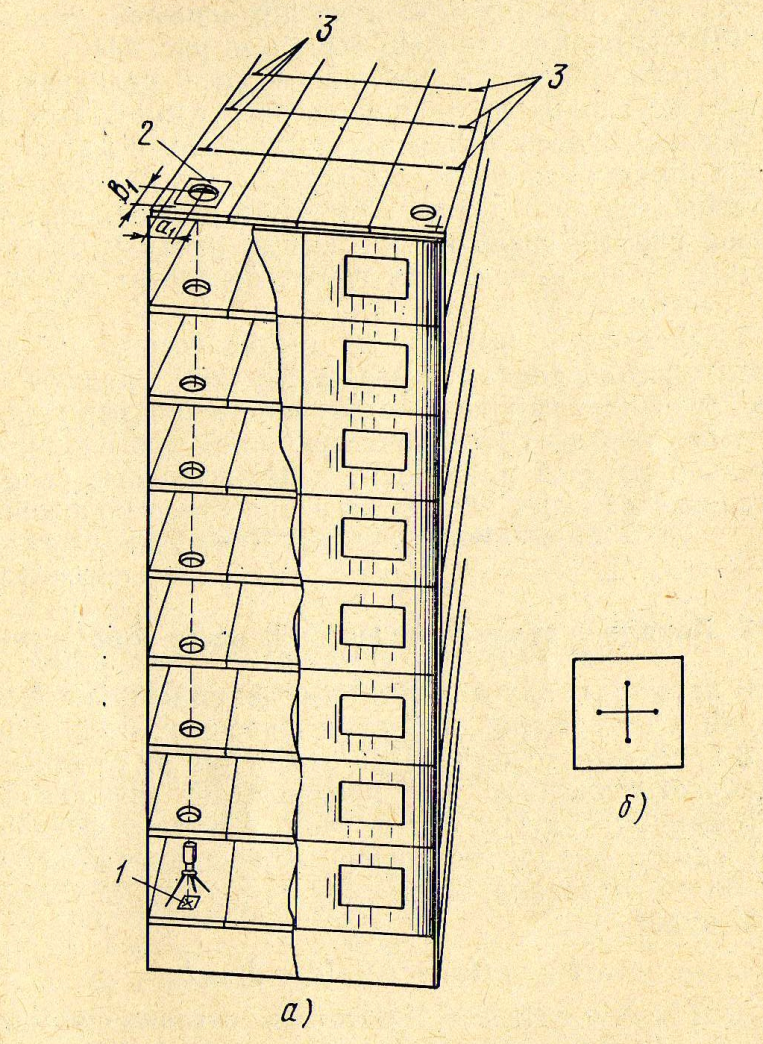

Рисунок 9- Передача разбивочных осей зенит- прибором:
а — схема передачи, б — пластина с нанесенными точками; 1 — базовый знак, 2 — прозрачная пластина, 3 — промежуточные оси
Разбивка аналогична разбивке промежуточных осей по обноске.
При возведении каркасных зданий промежуточные оси разбивают на «пеньках» колонн, панельных — на плитах перекрытия; оси закрепляют открасками. Часто на этаже вместо промежуточных осей разбивают вспомогательные, называемые установочными, или монтажными осями, расположенные вблизи промежуточных. Наличие монтажных осей дает дополнительные удобства: линейными промерами от них проверяют правильность положения низа вертикальных несущих панелей, устанавливаемых по промежуточным осям (см. рис. 9).
Промежуточные и монтажные оси разбивают не только по периметру здания на очередном этаже, но и на «пеньках» всех остальных колонн или в местах установки несущих панелей. На том же рис.4.9схематично показано, как это делают: теодолит устанавливают над осевой риской, визируют на осевую риску у противоположной стены и, наклоняя трубу, переносят ось в нужные места. Тщательности выполнения геодезических работ при поэтажных передачах и разбивках осей придают большое значение, так как совокупность осевых рисок и открасок образует геодезическую плановую опору, относительно которой производят исполнительные съемки и установку сборных элементов в проектное положение.
