1 Общие сведения о разбивочных работах
При составлении строительных чертежей части здания располагают относительно прямых линий, называемых разбивочными осями. Оси, параллельные продольным стенам, называют продольными и обозначают за главными буквами русского алфавита в кружках (рис.1). Цифрами в кружках обозначают поперечные оси, перпендикулярные продольным.
Оси подразделяют на главные, основные и промежуточные или дополнительные. Главными осями называются оси, относительно которых здание располагается симметрично (Б—Б и 3—3).

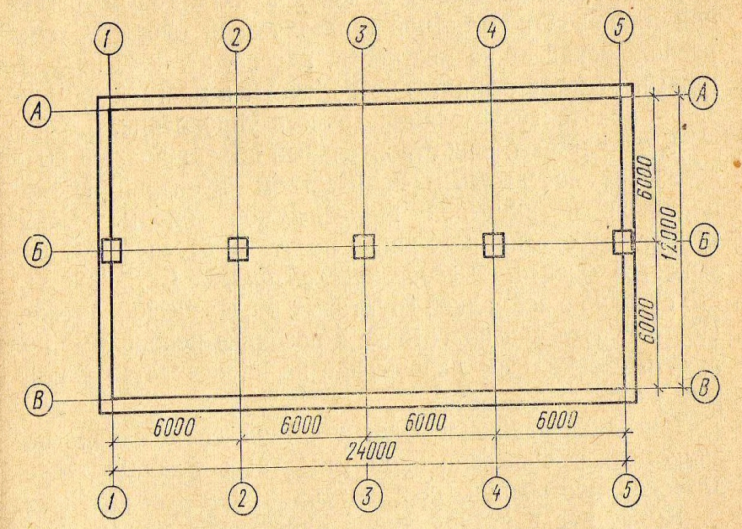

Рисунок 1 - План разбивочных осей здания
Как правило, главные оси показывают для зданий, имеющих сложную конфигурацию. Оси, образующие внешний контур здания, называют основными или габаритными (А—А, 11—В, 1—1 и 5—5). Все остальные оси называют промежуточными.
На строительных чертежах показывают размеры между продольными и поперечными осями, а также между ними и элементами здания. Это дает возможность определить взаимное положение всех элементов здания и является основанием для перенесения проектных размеров в натуру.
Разбивочные работы представляют собой геодезические построения на местности, задачей которых является определение положения осей здания. Этот начальный этап строительства называют перенесением проекта в натуру или разбивкой.
Разбивке осей здания предшествуют подготовительные работы, в ходе которых производитель работ знакомится с материалами, необходимыми для производства разбивочных работ, т. е. с генеральным планом строительного объекта, разбивочным чертежом, строительным генеральным планом, планами фундаментов и типового этажа. Кроме того, производитель работ разыскивает на местности ближайшие к объекту пункты государственной плановой и высотной геодезической опоры. Схемы расположения их на местности, адреса, а также координаты и отметки официально получают в местной организации архитектурно-планировочного.
К началу разбивки строительный объект должен быть обеспечен достаточным количеством пунктов рабочей плановой и высотной геодезической опоры. Совокупность геодезических работ по этому обеспечению называется сгущением геодезической опоры. Сгущение часто связано с закладкой грунтовых геодезических знаков. Поэтому уже при подготовке к разбивке необходимо получить специальное разрешение на производство земляных работ. Методика разбивки будет понятней, если сначала познакомиться с выполнением отдельных типовых геодезических построений, составляющих процесс разбивки.
Вынесение в натуру линии проектной длины. При разбивочных работах вынесение (построение) линии в натуру, как и линейные измерения, чаще всего производят путем непосредственного откладывания мерного прибора. Обычно линия задается длиной своего горизонтального проложения, положением начальной точки и направлением. Линию заданной длины выносят в следующей последовательности. От начальной точки но заданному направлению откладывают отрезок, равный горизонтальному проложению, и конечную его точку закрепляют. В процессе откладывания измеряют температуру воздуха и нивелированием начальной и конечной точек отложенного отрезка определяют превышение. Затем вычисляют поправки AdK, Ad и Adh, сложив их алгебраически, определяют суммарную поправку Ad, которую с обратным знаком откладывают от конечной точки в соответствующую сторону по направлению линии. Например, вычисленная поправка Ad - 0,10 м. Изменив знак поправки на обратный, видим, что к вынесенной длине горизонтального проложения следует добавить 0,10 м, т .е. конечную точку передвинуть на эту величину.
Построение на местности горизонтальных углов. При построении горизонтальных углов (или, как еще говорят, при вынесении углов в натуру) должны быть известны величина угла, положение его вершины и направление одной стороны. Задача заключается в определении на местности направления второй стороны.
Чаще всего здания в плане имеют форму прямоугольника. Значит, при их разбивке на местности строят прямые углы. Точность построения задается в зависимости от назначения и конструктивных особенностей здания. Например, прямые углы одноэтажных деревянных и кирпичных зданий сельского типа можно построить с помощью линейных геодезических построений, известных из школьного курса геометрии (одним из способов является построение прямоугольного треугольника с соотношением сторон 3:4:5). Точность разбивки полносборных многоэтажных зданий требует вынесения углов в натуру со значительно большей точностью, которую можно обеспечить применением теодолита.
Процесс построения угла складывается из установки теодолита над вершиной угла, ориентирования трубы по известной стороне, откладывания на горизонтальном круге теодолита заданной величины угла и фиксирования направления второй стороны. Более подробно рассмотрим методику построения угла на конкретном примере.
Пример. При разбивке здания требуется теодолитом Т-30 построить прямой угол влево от вынесенной в натуру стороны АВ (сторона закреплена точками А и В) с вершиной в точке А.
Теодолит устанавливаем над точкой А (рис.2), приводим его в рабочее положение и центр сетки нитей наводим на точку В (в это время лимб и алидада закреплены). Отсчет по горизонтальному кругу 35°15'. Поскольку прямой угол строим влево, отсчет следует уменьшить на 90°: 35°15+З60-90°00/=305°15/ (если угол строят вправо от известной стороны, к отсчету значение угла прибавляют).
Затем при закрепленном лимбе открепляем алидаду и поворачиваем ее до тех пор, пока нулевой штрих верньера не окажется вблизи отсчета 305° на шкале горизонтального круга. Алидаду закрепляем и ее микрометренным винтом устанавливаем отсчет 305о15'.
По центру сетки на местности забиваем тонкий гвоздь (точка С2). При другом положении вертикального круга отсчет при наведении на точку В оказался равным 215°11´, а установочный - 215°17´—90°00'=125°17/´ . Установив этот отсчет, рядом с первым гвоздем забиваем второй (точка С2).
Построение угла при двух положениях круга производят, чтобы исключить инструментальные погрешности теодолита. В результате получают два направления A С1и АС2. Отрезок С(С2 делят пополам и намечают точку С. Таким образом, за окончательное направление второй стороны принимают линию АС. Для контроля угол, составленный сторонами , AB и АС, измеряют полным приемом.

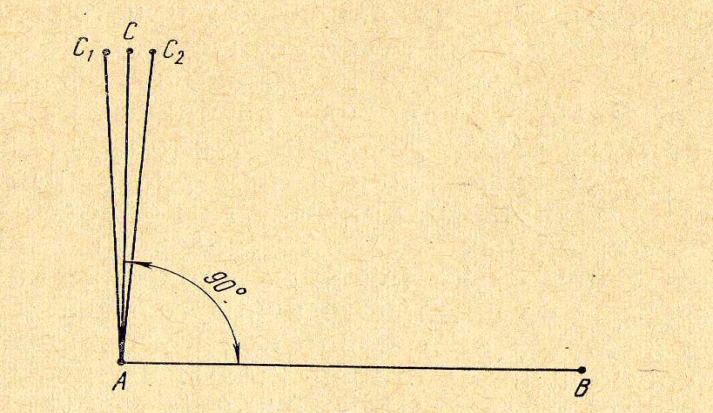

Рисунок 2- Схема построения угла на местности
