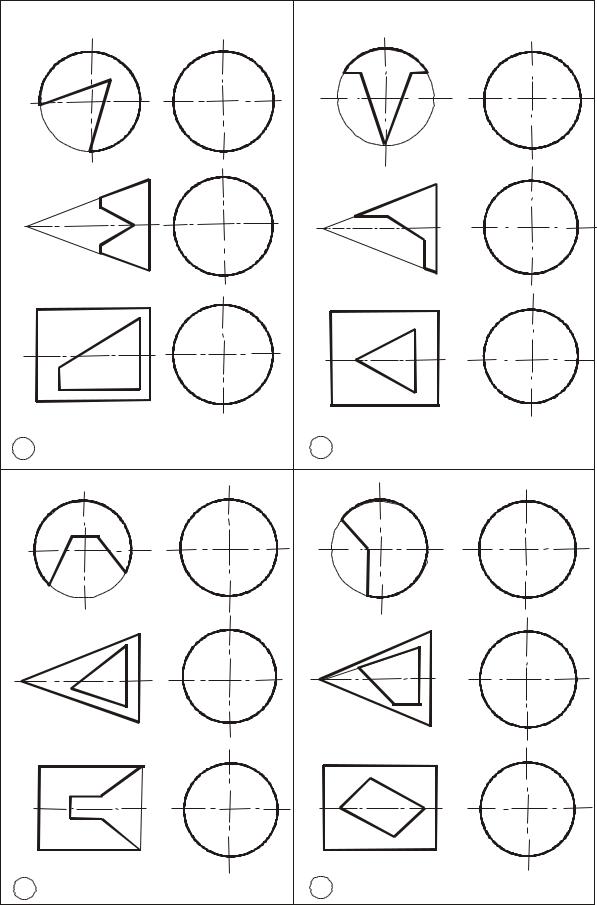

Варианты заданий представлены в приложении К, образец выполнения задания – в приложении К.1.

Вопросы для самопроверки

1 Какие разрезы называются сложными?

2 Чем ступенчатый разрез отличается от ломаного?

3 Какие элементы детали показываются в разрезе не заштрихованными? 4 Можно ли соединять вид с разрезом при сложных разрезах?

5 Как наносится штриховка, если для разреза используется две и более секущих плоскостей?

10 Графическая работа «АКСОНОМЕТРИЯ»

Цель. Научиться по ортогональным проекциям строить аксонометрию детали с вырезом.

Содержание работы. В задании требуется выполнить изометрию детали с вырезом ее передней четверти. В правом верхнем углу вычертить оси изометрии и дать направление штриховки в трех плоскостях проекций, рисунок 21. Предлагается два типа заданий. Для 1-го типа задания выполняется аксонометрическая проекция по чертежу «РАЗРЕЗЫ ПРОСТЫЕ» (Тип 2) см. приложение И. Для 2-го типа задания аксонометрия выполняется по чертежу «РАЗРЕЗЫ СЛОЖНЫЕ» см. приложение К. Для задания 1-го типа - М1:1, для задания 2-го типа - М1:2, также, как и для выполнения сложных разрезов, формат А3. Задание 1-го типа можно выполнить на том же листе, на котором выполняется задание «РАЗРЕЗЫ ПРОСТЫЕ» (Тип 2).

Рекомендации по выполнению. Построить оси изометрии. За начало координат можно взять центр верхнего основания детали. Проекцией окружности в аксонометрии является эллипс, который в целях облегчения построений может быть заменен овалом, состоящим из дуг окружностей, проведенных циркулем из четырех центров, как на рисунке 22.

Разрезы в аксонометрии выполняются независимо от разрезов на ортогональных проекциях. Штриховка наносится в соответствии с ГОСТ 2.31769. Ребра жесткости, попавшие в продольный разрез, изображаются заштрихованными.

При построении цилиндрического отверстия в стенке детали (для задания типа 2) следует учитывать расположение больших и малых осей эллипсов в трех плоскостях проекций, рисунок 23.

На рисунке 24 показано построение ребра жесткости в изометрии. Линия его пересечения с цилиндрической поверхностью строится примерно по 5 точкам, принадлежащим поверхности цилиндра, с помощью координатных ломаных- (х,у,z).

Образцы работы представлены в приложении Л (Тип 1) и приложении М -

(Тип 2).

21

Рисунок 24

Вопросы для самопроверки

1 Как расположены оси прямоугольной изометрии?

2 Что называют показателем искажения?

3 Чему равна длина большой оси эллипса в прямоугольной изометрии?

4 Чему равен показатель искажения по оси у в прямоугольной диметрии? 5 Как наносится штриховка в изометрии?

22

Библиографический список

Основная литература:

1 Короев, Ю.И. Начертательная геометрия: учеб. для вузов / Ю.И. Короев. - 2-е изд., перераб. и доп.. М.: Архитектура - С, 2004. – 424с.- (Специальность «Архитектура»).

2Крылов, Н.Н. Начертательная геометрия: учеб. для вузов. – 9-е изд. / Н.Н. Крылов. - М.: Высшая школа, 2006.- 224с.

3Сорокин, Н.П. Инженерная графика: учеб. для вузов/ под ред. Н.П.Сорокина. - 2-е изд., стер. – СПб.: Издательство «Лань», 2008.- 400с.

Дополнительная литература:

1Красовская, Н.И. Курс инженерной графики (раздел «Техническое черчение»): учебное пособие для самостоятельной работы и практических занятий для студентов всех направлений всех форм обучения. Учебное пособие

/Н.И. Красовская, Н.В. Филисюк. − Тюмень: РИО ФГБОУ ВПО ТюмГАСУ,

2013.- 96с.

2Красовская, Н.И. Курс начертательной геометрии: учебное пособие для студентов инженерно-строительных специальностей. Учебное пособие / Н.И. Красовская. - Тюмень: ТюмГАСУ, 2006.-160с.

3Филисюк, Н.В. Методические указания к графической работе «Определение границ земляных работ» по теме: «Проекции с числовыми

4Филисюк, Н.В. Методические указания к графической работе по теме: «Построение перспективы здания методом архитектора. Построение тени в перспективе» (для студентов 1 курса очной и заочной форм обучения инженерно-строительных специальностей). / Н.В.Филисюк, В.А. Мальцева. – Тюмень: РИО ГОУ ВПО ТюмГАСУ,2009.-24 с.

Справочная и нормативная литература:

1ГОСТ 2.302-68*. Масштабы [Текст]. – Взамен ГОСТ 3451-59; введ. 01.01.1971.– М.: Изд-во стандартов, 1984. − С.5. − (Единая система конструкторской документации).

2ГОСТ 2.303-68*. Линии [Текст]. – Взамен ГОСТ 3456-59; введ. 01.01.1971. – М.: Изд-во стандартов, 1984. − С.12-39. − (Единая система конструкторской документации).

3ГОСТ 2.304-81. Шрифты чертежные [Текст]. – Взамен ГОСТ 2.304-68; введ. 01.01.1982. – М.: Изд-во стандартов, 1984. − С. 6-11.− (Единая система конструкторской документации).

4ГОСТ 2.305-2008. Изображения – виды, разрезы, сечения [Текст]. – Взамен ГОСТ 2.305-68 ; введ. 01.07.2009. – М. : Изд-во стандартов, 2009.− С. 40-61.− (Единая система конструкторской документации).

5ГОСТ 2.104-68. Основные надписи [Текст]. − Взамен ГОСТ 5292-60; введ. 01.07.1974. – М.: Изд-во стандартов, 1978. – С. 50-59. − (Единая система конструкторской документации).

23
