Введение

Компрессорами называют машины, предназначенные для сжатия и перемещения пара или газа, являющихся рабочими веществами компрессорных холодильных машин.

По принципу действия компрессоры подразделяют на два класса или две группы:

1) Компрессоры объемного принципа действия : поршневые, мембранные и роторные. Последние , в свою очередь, подразделяются на пластинчатые, жидкостно-кольцевые и винтовые. В них давление повышается за счет уменьшения замкнутого объема рабочим органом.

2) К компрессорам динамическим принципа действия относятся центробежные и осевые компрессоры. В них давление повышается при непрерыв­ном движении газа через проточную часть машины за счет энергии, которую сообщают газу лопатки вращающегося рото­ра. При этом кинетическая энергия преобразуется в потенци­альную.

1 Цель работы

Целью работы является приобретение навыков расчета основных элементов одноступенчатого холодильного поршневого компрессора.

2 Исходные данные для расчетной части[1,c. 9-10]

- требуемая холодопроизводительность компрессора Q0 = 60 кВт;

- температура кипения холодильного агента T0 = 275К = 20C;

- температура конденсации холодильного агента Tk= 308К = 350С;

- тип холодильного агента – R22;

- исполнение компрессора – бессальниковый ;

- вид термодинамического цикла – регенеративный;

3 Описание работы холодильной машины[2,c.88-89]

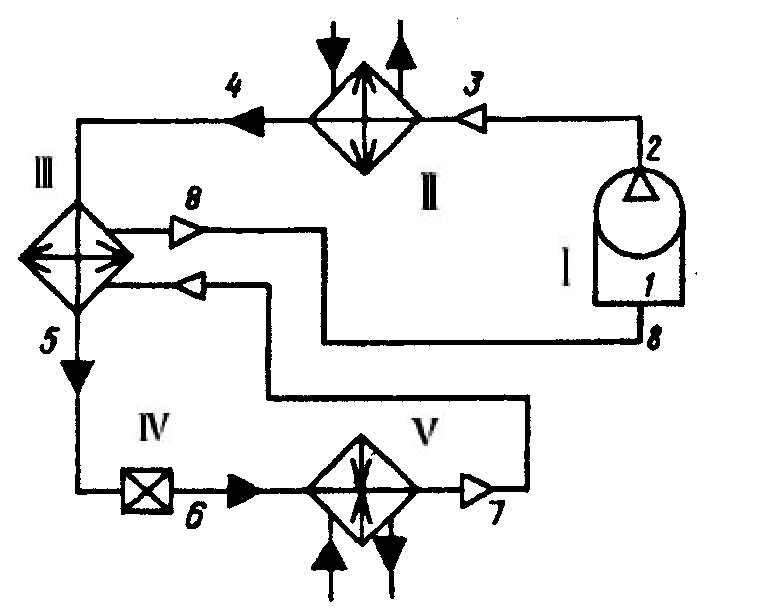

Рисунок 1 - Схема одноступенчатой холодильной машины с бессальниковым компрессором.

Рабочее вещество в состоянии сухого насыщенного пара (точка 7) выходит из испарителя(V), поступает в регенеративный теплообменник(III), где капельки жидкого рабочего вещества испаряются за счет теплообмена с горячим рабочим веществом из конденсатора (II) (процесс 7-8). Далее в перегретом состоянии (точка 8) хладагент поступает во всасывающую полость компрессора и проходя обмотки электродвигателя дополнительно подогревается (процесс 8-1) (I), где изоэнропно сжимается ( процесс 1-2) и направляется в конденсатор (II),где за счет теплообмена с окружающей средой охлаждается до сухого насыщенного пара(процесс 2-3) и конденсируется (процесс 3-4).Далее сконденсировавшаяся жидкость поступает в регенеративный теплообменник (III),где за счет теплообмена с холодным рабочим веществом, идущим из испарителя, охлаждается (процесс 4-5).После теплообменника жидкость поступает к дросселирующему органу, где жидкость дросселируется с Pk до Po (процесс 5-6),далее кипящая жидкость поступает в испаритель(V), где забирает теплоту от продукта (процесс 6-7).Цикл повторяется.

4 Расчет предварительных параметров для построения цикла

Для теплового расчета одноступенчатой холодильной машины с регенеративным теплообменником необходимо вписать ее цикл в термодинамическую диаграмму lg p-h.

Давление конденсации Pk и давление кипения Po определяем по термодинамическим свойствам холодильного агента R22(хладон 22).

Давление конденсации R22,Па, Pk = 13,55 ×105 Па при температуре конденсации tk =35oС.

Давление кипения R22,Па,Po= 5,3 ×105 Па при температуре кипения to = 2oC.

Температура рабочего вещества в точке 8 определяется из условия соблюдения перегрева на всасывании в компрессор (Δt=20oC [1.c.88])

Температуру в точке 8 определяем по формуле 1 :

t8=to+Δt=2+20=22oС (1)

t8=22oC

Температурой в точке 1 задаемся нагревом рабочего вещества в электродвигателе (Δt =30÷40[1,c.89])

t1=t8+∆t (2)

t1=22+30=52oC

Положение точки 2 определяется как пересечение соответствующих адиабат и изобар.

Положение точки 3 определяем на правой пограничной кривой при давлении конденсации.

Положение точки 4 определяем на левой пограничной кривой при давлении конденсации.

Положение точки 5 определяется из теплового баланса регенеративного теплообменника [2,c.88]

h5=h4-(h8-h7) (3)

h5=243-(420-405)=228 кДж/кг

Таблица 1- Параметры узловых точек цикла холодильной машины

Параметры

Номера узловых точек

1

2

3

4

5

6

7

8

Давление ,Р ,МПа

5,3

13,55

13,55

13,55

13,55

5,3

5,3

5,3

Температура, Т, оС

52

95

35

35

24

2

2

22

Энтальпия,h,кДж/кг

440

465

410

243

228

228

405

420

Энтропия, S, кДж/кг*К

1,87

1,87

1,72

1,14

1,08

1,01

1,75

1,79

Уд. Объем, V, м3/кг

0,054

0,025

0,017

0,0015

-

0,007

0,042

0,048

Паросодержание , X,кг\кг

-

-

1

0

-

0,35

1

-
