8.3 Настройка графической среды
Настройка графической среды выполняется путем вызова многостраничного диалогового окна с параметрами настройки из одноименного пункта меню раздела. Окно содержит четыре страницы: Расчетная схема, Результаты, Управление анимацией, Управление генерацией отчетов и Пользовательский интерфейс.
Страница Расчетная схема (рис. 8.3.1а) включает такие элементы управления отображением:
установку функции раздельного отображения пластин, при выполнении которой пластинчатые элементы отображаются с интервалом, разделяющим соприкасающиеся элементы (рис. 8.3.2). Этот вид отображения позволяет контролировать положение стержневых элементов, расположенных между пластинами;
назначение функции “заливки” распределенных нагрузок на стержневые элементы, что позволяет визуально разделить нагрузки на стержни и пластины (рис. 8.3.3);
установить величину отступа от узлов при объемном отображении стержневых элементов, что позволяет избежать неточностей при отображении нескольких стержневых элементов, приходящих в один узел;
назначение точности оценки совпадения координат узлов, необходимой при выполнении многих функций синтеза расчетной схемы, включая удаление совпадающих узлов, ввод стержневых элементов через группу узлов, лежащих на одной прямой и т.п.;
назначение количества сечений в стержневых элементах для вычисления усилий;
включение режима автоматического сохранения результатов работы и задание временного интервала между операциями сохранения;
включение режима автоматического открытия последнего проекта при старте SCAD.
Страница Результаты (рис. 8.3.1б) содержит следующие элементы управления отображением:
включение режима выдачи значений силовых факторов в узлах для пластинчатых элементов;
назначение количества значащих цифр при отображении результатов расчета;
назначения критерия пологости оболочки (косинус угла между соприкасающимися участками расчетной схемы), служащего для определения связности по направлению силовых факторов соприкасающихся участков расчетной схемы;
выбор текстового редактора, в который будут экспортироваться таблицы с результатами расчета.
Рис. 8.3.1а. Страница Расчетная схема окна Настройка графической среды
Страница Анимация (рис. 8.3.1в) служит для назначение параметров управления анимацией в режимах анализа перемещений для статических и динамических загружений.

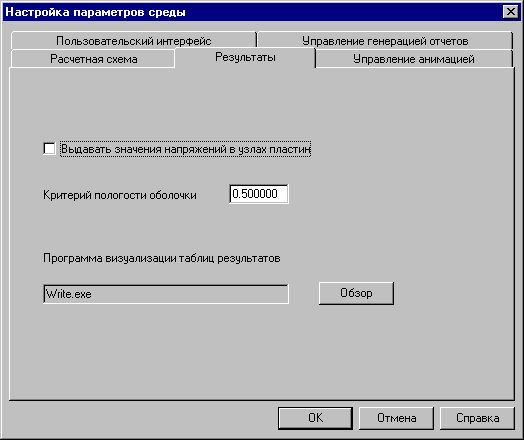

Рис. 8.3.1б. Страница Результаты
окна Настройка графической среды
Страница Управление генерацией отчетов (рис. 8.3.1г) служит для назначение параметров генеракции отчетов при
анализе несущей способности сечений стальных конструкций. К ним относятся:
вид сообщений в отчете - сокращенные или полные;
направление выдачи отчета - непосредственно на печать или загрузить текстовый редактор для корректировки;
тип отчета - версия текстового редактора Word 7 (WordPad) или Word 97;
размер бумаги при печати;
наименование файла и директория, в которой хранятся колоннтитулы.
Страница Пользовательский интерфейс (рис. 8.3.1д) содержит следующие элементы управления отображением:
установка режима отображения инструментальной панели в два ряда кнопок, что позволяет работать со всеми элементами управления при малой разрешающей способности экрана;
установка режима отображения “плоских кнопок”, принятого в последних версиях Windows 95/NT (рис. 8.3.4).
Большинство факторов настройки могут неоднократно меняться в течение одного сеанса работы с расчетной схемой. Исключение составляют режимы перехода от “плоских” кнопок к “выпуклым” и наоборот и отображения инструментальной панели с двумя рядами кнопок. Их инициализация должна выполняться в окне управления проектом до перехода в режимы формирования расчетной схемы или графического анализа результатов.
Установленное количество значащих цифр отображения результатов распространяется и на вывод
значений нагрузок.
ис. 8.3.1в. Страница Анимация окна Настройка графической среды
Рис. 8.3.1г. Страница
Управление генерацией отчетов
окна Настройка графической среды
Рис. 8.3.1д. Страница Пользовательский интерфейс
окна Настройка графической среды
Рис. 8.3.2. Расчетной схемы с раздельным отображением пластин
Рис. 8.3.3. Отображение равномерно распределенных нагрузок на стержневых и пластинчатых элементах
Рис. 8.3.4. Панель фильтров при включенной опции “Плоские кнопки”
