5.5 Окружности и дуги
|
Команда «Круг» создает объект типа окружность. Окружность имеет пять характерных точек (Центр и четыре Квадранта) и задается, например, координатами центра и величиной радиуса. |
|
Из других способов построения стоит отметить способ «ККР» («Касательная Касательная Радиус»). При выборе этой опции отключаются все привязки, за исключением «Касательность» и от пользователя требуется указать примерное положение точки касания новой окружности с двумя соседними объектами (линиями, окружностями и т. п.) и задать радиус. При редактировании «ручками» (см. главу 8 «Основные операции редактирования»), перетаскивание точки центра перемещает всю окружность, а перетаскивание точки квадранта изменяет радиус окружности. Дуги являются объектами, подобными окружности в том, что они также могут задаваться путем указания центра и двух остальных точек (начало и конец). В этом случае дуга строится против часовой стрелки относительно точки центра и начальной точки. Можно так-же задать центр, начальную точку и угол дуги (либо длину хорды). Также дугу можно задать по трем точкам.
5.6 Эллипсы и эллиптические дуги
|
Эллипс задается одним из двух способов: центр и величина обеих полуосей; либо длина первой оси и величина другой полуоси. На рисунке 5.11 представлены свойства эллипса. Эллипс, подобно окружности, обладает пятью характерными точками (центр и четыре квадранта). При редактировании «ручками» происходит процесс, аналогичный редактированию окружностей. Эллиптические дуги задаются аналогично эллипсам, при этом необходимо задать информацию о начальном и конечном углах (или внутренний угол). |
|
5.7 Сплайн
|
Сплайн — это сглаженная кривая, проходящая через некоторые точки. Для определения сплайна необходимо задать положения определяющих точек и условия начала и конца (т. е. положение касательной в начальной и конечной точках). Обратите внимание, что заданные пользователем определяющие точки не совпадают с управляющими точками сплайна (см. рис. 5.12). Обычно сплайн применяют, как линию обрыва (волнистая линия «от руки»). |
|
5.8 Точка
|

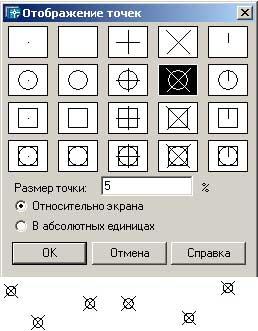

Точка является объектом, не имеющим физических размеров. В связи с этим, имеется понятие «Стиль отображения точек» («Формат -> Отображения точек» — рис. 5.13) Обратите внимание, что размер отображения точек может быть задан либо в относительных единицах (% от размера экрана), либо в абсолютных единицах, т. е. миллиметрах. При задании размеров в относительных единицах, размер отображения точек меняется при каждой регенерации чертежа. |
|
|
Точки существую не только для того, чтобы отмечать какие-либо координаты. Существует также способ разметки (разделения) объектов на части при помощи точек:
|
|
