2.4 Отслеживание объектных привязок
Отслеживание объектных привязок — это метод, являющийся комбинацией объектных привязок и полярных отслеживаний. Включается/ выключается он нажатием на кнопку «ОТС-ОБЪЕКТ» (№ 6 на рис. 2.5) или на клавиатуре. На рис. 2.9 показан случай, когда от центра построенной дуги отслеживается вертикальное направление. При приближении курсора к пересечению этого направления с другим существующим объектом сработает привязка «Пересечение». |
|

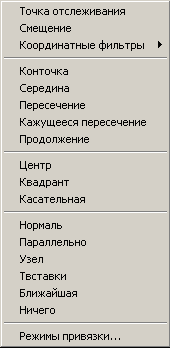

Обратите внимание, что если в режиме ввода координат щелкнуть правой кнопкой мыши с нажатым «Shift», то в появившемся контекстном меню (рис. 2.11) будут доступны команды временных точек привязки (действующих только внутри команды). Кроме того, есть возможность использовать функции «Точка отслеживания» и «Смещение», которые помогают избавиться от необходимости построения вспомогательных линий. |
|
Рассмотрим еще один пример использования всех вышеперечисленных методов. На рисунке 2.10 показано, как можно графически найти центр пятиугольника. Используются три привязки: к середине, нормаль и к конечной точке. Вначале находится середина одной из сторон, затем из этой точки отслеживается перпендикулярное направление («Нормаль: < 306°»). Далее находится вершина и отслеживается направление вертикально вниз («Конточка: < 270°»). В месте пересечения обеих отслеживаний находится центр пятиугольника. |
|
2.5 Другие методы (Шаг, Сетка, Орто)
Существуют другие методы обеспечения точного черчения. С их помощью удобно чертить, например, принципиальные схемы, где все расстояния кратны некоторому значению, а все линии горизонтальны или вертикальны. К этим методам относятся:
Привязка перемещения курсора к фиксированным положениям в пространстве, описываемых соответствующими настройками (кнопка «ШАГ» на рис. 2.5 или «F9»)
Отображение на экране этой сетки в виде точек (кнопка «СЕТКА» или «F7»)
Режим ортогонального черчения (кнопка «ОРТО» или «F8»). В процессе построения линии, курсор может перемещаться либо по вертикальному, либо по горизонтальному направлению.
3. Слои и работа с ними
Слой — это совокупность параметров черчения графических объектов разных типов. Например, на чертежах, выполняемых по стандарту ЕСКД, присутствуют следующие типы линий:
Основная (толстая)
Тонкая
Осевая
другие типы линий
Чтобы каждый раз не переключать вручную текущие установки черчения для каждого типа линий, существуют слои. Считается, что каждому типу линий в чертеже ставится в соответствие один слой. При этом слои, «накладываясь» друг на друга, создают финальный чертеж. Существует также другой подход к черчению (который можно успешно комбинировать с первым). Можно использовать слои для размещения на них отдельных объектов чертежа. Так как слои можно включать/ выключать, то тем самым можно легко управлять содержимым чертежа. При экспортировании из других приложений (например, из ArchiCAD в AutoCAD) этот процесс происходит автоматически.

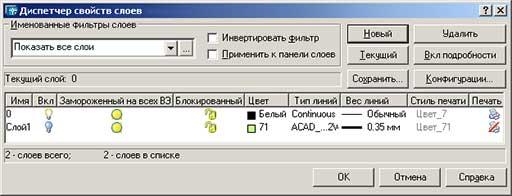

Созданием, удалением и редактированием свойств слоев управляет «Диспетчер свойств слоев» (см. рис. 3.1) В показанном на рисунке 3.1 примере, в чертеже имеются два слоя, у которых такие атрибуты как цвет, тип линий, толщина линий разные. У слоев различают следующие свойства:
|
|

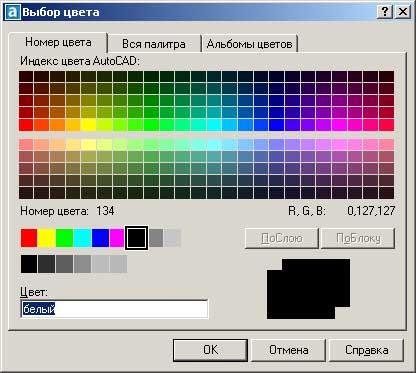

Часть этих свойств интуитивно понятна (например, толщина линий), а часть является специфичной только для AutoCAD. Рассмотрим эти свойства подробнее.
Включение/выключение слоя производится в том случае, если необходимо временно убрать с чертежа все объекты, содержащиеся на данном слое. (Например, если нанесенные на чертеж размеры мешают производить копирование фрагментов контура, есть возможность временно отключить слой, содержащий размеры). Будучи отключенным, слой «исчезает» с экрана, а при перемещении на него объектов из других слоев, они тоже становятся невидимыми.
Признак замороженности на всех видовых экранах применяется при оформлении бумажных чертежей. Этот инструмент будет описан более подробно в главе, посвященной оформлению чертежей.
Блокировка слоя применяется для того, чтобы защитить объекты, принадлежащие этому слою от случайного удаления. При попытке удалить объект выдается сообщение о том, что слой заблокирован и удаление невозможно.
|
|
|
|
|
|
