2.2 Объектные привязки

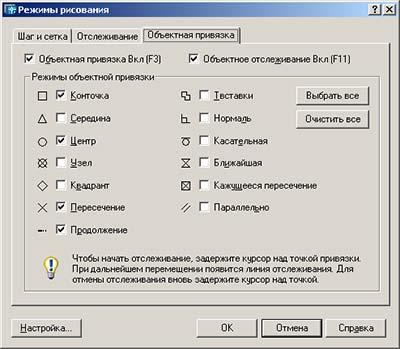

Объектные привязки — это способ точного вычисления координат графических объектов с целью присоединения к ним новых объектов. Существует несколько различных типов объектных привязок, из которых в данный момент часть может быть включена, а часть — нет. Включать все типы привязок одновременно не рекомендуется, так как при этом затрудняется процесс построения новых графических объектов. Для контроля состояния привязок существует диалоговое окно, изображенное на рис. 2.6. Оно вызывается нажатием правой кнопки мыши на кнопку «ПРИВЯЗКА» (№ 5 на рис. 2.5) и выбором команды «Настроить» из контекстного меню. В процессе черчения объектные привязки включаются нажатием на , причем включаются только те, которые отмечены галочками в диалоге настроек, показанном на рис. 2.6. Всего существует 13 видов объектных привязок. Наиболее часто используемыми из них являются: «Конточка», «Середина», «Центр», «Пересечение», «Продолжение», «Нормаль», «Касательная». |
|
№ |
Наименование |
Описание |
Иллюстрация |
1 |
Конточка |
Привязка к конечным точкам графических объектов (линий, полилиний, сплайнов, дуг и т.д.) |
|
2 |
Середина |
Привязка к центральным точкам объектов |
|
3 |
Центр |
Привязка к центрам окружностей, дуг, дуговых элементов |
|
4 |
Узел |
Привязка к объектам типа «точка». (См. соответствующий пункт в гл. 4 «Основные типы графических объектов AutoCAD») |
|
5 |
Квадрант |
Привязка к квадранту окружностей и эллипсов |
|
6 |
Пересечение |
Привязка к точке пересечения любых объектов |
|
7 |
Продолжение |
Привязка к воображаемому продолжению линий (в подсказке при этом отображаются относительные полярные координаты этого направления) |
|
8 |
Твставки |
Привязка к базовой точке блока (подробнее см. соответствующий пункт) |
|
9 |
Нормаль |
Привязка к перпендикулярности строящегося объекта относительно другого объекта |
|
10 |
Касательная |
Привязка к точке на окружности, в которой строящийся объект будет являться для нее касательной |
|
11 |
Ближайшая |
Привязка к ближайшей точки любого объекта |
|
12 |
Кажущееся пересечение |
Привязка, используемая в трехмерном моделировании. В рамках данной работы не рассматривается. |
|
13 |
Параллельно |
Привязка к направлению, являющемуся параллельным для выбранного графического объекта. При этом в подсказке отображается информация о данном направлении в относительных полярных координатах. |
|
2.3 Полярное отслеживание
Полярное отслеживание — это процесс отслеживания фиксированного направления от текущей точки привязки. Направления отслеживаются также в относительных полярных координатах, при этом выдается подсказка о том, какое направление отслеживается (рис. 2.7). При нахождении графического курсора в точке привязки, через некоторое время появляется маленький желтый крестик, отмечающий начало процесса полярного отслеживания. |
|

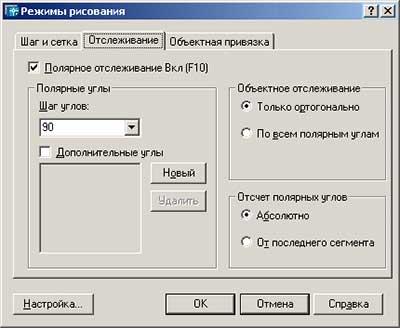

Включение/ выключение режима полярного отслеживания производится нажатием на кнопку № 4 «ОТС-ПОЛЯР» (см. рис. 2.5) или функциональную клавишу . Окно настроек этого режима (доступно из контекстного меню) представлено на рис. 2.8. Отсчет полярного угла начинается против часовой стрелки от горизонтальной оси, направленной вправо. |
|
