13.2 Настройка размерного стиля

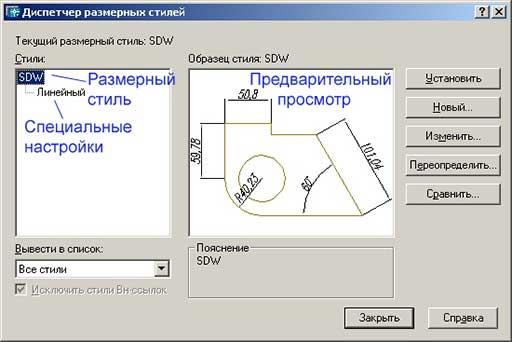

Размерный стиль — это совокупность настроек начертания размеров. Создание, удаление или переопределение размерных стилей осуществляется в диалоговом окне, изображенном на рис. 13.3 («Формат -> Размерные стили»). В древовидном списке слева представлены существующие размерные стили и их дочерние подстили (которые настраиваются под определенный тип размеров). В графической области справа представлен предварительный просмотр выбранного размерного стиля. Имеется возможность сравнить между собой два разных стиля.
|
Рисунок 13.3 |
На рисунках 13.4 — 13.7 представлены диалоговые окна редактирования свойств размерного стиля.
|
Рисунок 13.4 |

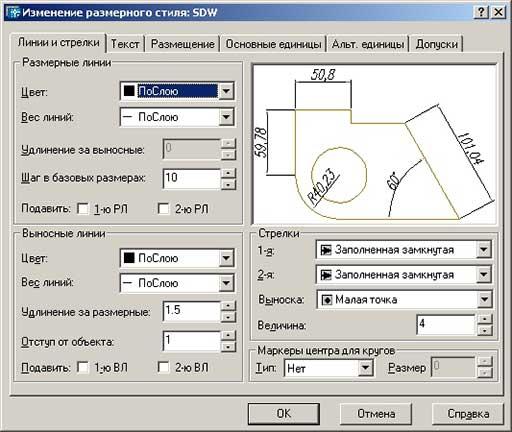

На первой вкладке «Линии и стрелки» (рис. 13.4) представлены настройки:
отрисовки размерных линий (обратите внимание на параметр «Шаг в базовых размерах» — это расстояние между размерами с общей базой)
отрисовки выносных линий (обратите внимание на параметр «Удлинение за размерные» и «Отступ от объекта»)
&отрисовки стрелок для разных элементов

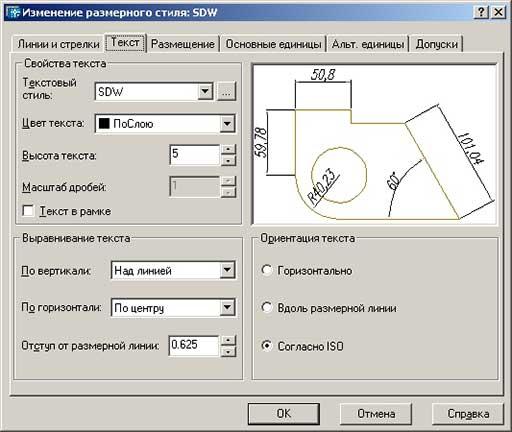

На вкладке «Текст» (рис. 13.5) представлены настройки:
Свойства текста (стиль, высота)
Выравнивание текста
Ориентация текста
|
Рисунок 13.5 |

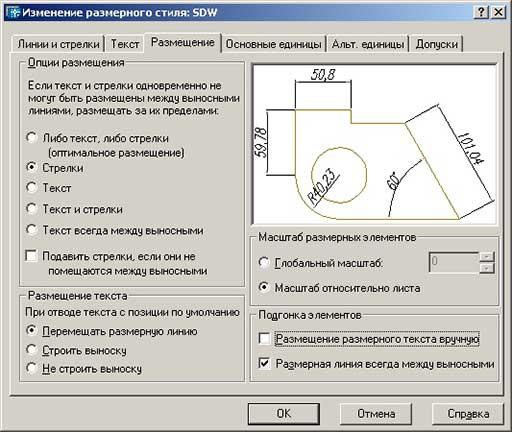

На следующей вкладке «Размещение» (рис. 13.6) представлены настройки взаимного размещения элементов размера:
Опции размещения (что размещать вне выносных линий при недостатке места)
Размещение текста (по ЕСКД текст должен быть совмещен с размерной линией, кроме особых случаев)
Масштаб размерных элементов (при оформлении чертежа в соответствии с правилами, описанными в главе 11, масштаб должен считаться относительно листа; при простановке размеров непосредственно в пространстве модели есть возможность увеличить все размерные элементы в нужное число раз)
Подгонка элементов (есть возможность вручную размещать размерный текст)
|
Рисунок 13.6 |
|
Рисунок 13.7 |

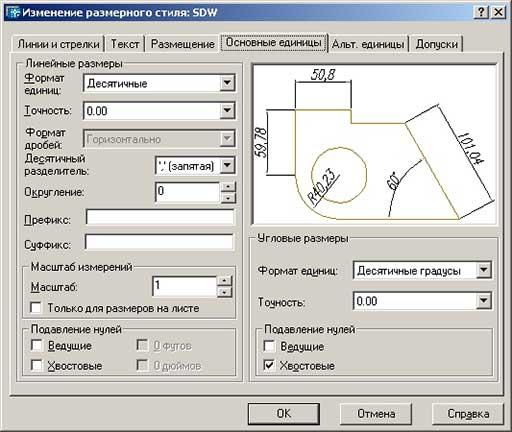

На вкладке «Основные единицы» (рис. 13.7) представлены настройки числовых измерений:
Линейных измерений (точность, разделитель, суффикс, префикс и т. д.)
Угловых размеров
Масштаб измерений (коэффициент, на который умножается измеренное значение)
Описанные выше настройки действуют для всех типов размеров (линейных, угловых, радиальных, диаметральных, ординатных и выносок и допусков). Однако зачастую требуется ввести собственные настройки отображения одного из конкретных типов размеров. В качестве примера можно привести строительные чертежи, где диаметры и радиусы проставляются с зачерненной стрелкой, а линейные размеры — с засечками.

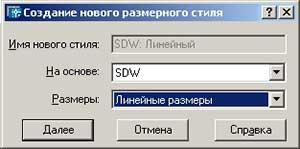

В этом случае создается дочерний размерный стиль для определенного типа размеров (см. рис. 13.8). При этом в диалоге настроек элементов данного размерного «подстиля» (рис. 13.4 — 13.7) будут доступны только те параметры, которые относятся к данному типу размеров. |
|
