12. Работа с ole-объектами в AutoCad
12.1 Технология внедрения объектов (ole)
Технологией внедрения объектов (OLE — Object Linking Embedding) называется процесс вставки в документ фрагмента документа другого приложения с сохранением (или без) связей с исходным оригиналом. Пояснить этот процесс легче всего на конкретных примерах. Пример 1. Требуется в чертеж AutoCAD вставить математическую формулу. Математическую формулу можно создать с помощью приложения Microsoft Equation, входящего в состав пакета Microsoft Office. В чертеж AutoCAD внедряется объект типа «Microsoft Equation 3.0», открывается редактор формул, в котором создается фрагмент. Затем редактор формул закрывается и в чертеже AutoCAD появляется математическая формула.Пример 2. При составлении расчетно-пояснительной записки к проекту требуется вставить иллюстрацию (фрагмент чертежа). Чертеж изначально был создан в AutoCAD, поэтому вполне логично будет вставить фрагмент этого чертежа в Word как OLE-объект. Последовательность действий следующая:
В Word из главного меню выбрать «Вставка -> Объект… -> Рисунок AutoCAD».
Откроется AutoCAD с новым (пустым) чертежом, который связан с Word. Определить это можно по его названию (нажмите «Сохранить»), которое будет примерно следующим «Чертеж в Документ1».
Скопировать в этот пустой чертеж требуемый для иллюстрации фрагмент.
Перейти на новый лист. Создастся новый лист с единственным прямоугольным ВЭ на нем (см. рис. 12.1а).
Отрегулировать пропорции ВЭ таким образом, чтобы он отмечал нужные границы будущей иллюстрации (рис. 12.1б).
|
Рисунок 12.1 |
Убрать информацию о цвете (если чертеж должен быть черно-белым). Для этого, загрузить «Диспетчер свойств слоев» и всем слоям назначить белый цвет.
Включить веса линий (кнопка ВЕС в строке состояния) и максимизировать лист на экране (двойное нажатие ролика мыши). После выполнения этих процедур экран будет иметь вид, представленный на рис. 12.2а.
Активизировать модель (двойной щелчок внутри ВЭ) и максимизировать чертеж внутри ВЭ двойным нажатием ролика мыши (рис. 12.2б).
Регенерировать чертеж («Вид -> Регенировать все»)
Закрыть чертеж. На запрос «Обновить Microsoft Word перед закрытием?» ответить «Да». В вашем документе появится векторная иллюстрация, приведенная на рис. 12.3.
|
Рисунок 12.2а |
|
Рисунок 12.2б |
|
Рисунок 12.3 |
12.2 Специфика работы с ole-объектами в AutoCad
OLE-объекты, вставленные в чертеж AutoCAD подчиняются иным правилам, нежели обычные объекты AutoCAD. При вставке OLE-объекта в чертеж появляется диалог свойств OLE-объекта, представленный на рис. 12.4. |
|

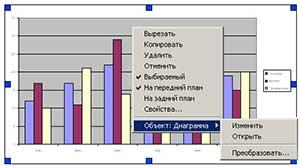

На рисунке 12.5 показано контекстное меню, с помощью которого пользователь может управлять OLE-объектами. OLE-объекты не могут быть выбраны одновременно с обычными графическими примитивами AutoCAD. Они вставляются «как картинка». |
|
