11.4 Ассоциативные размеры
|

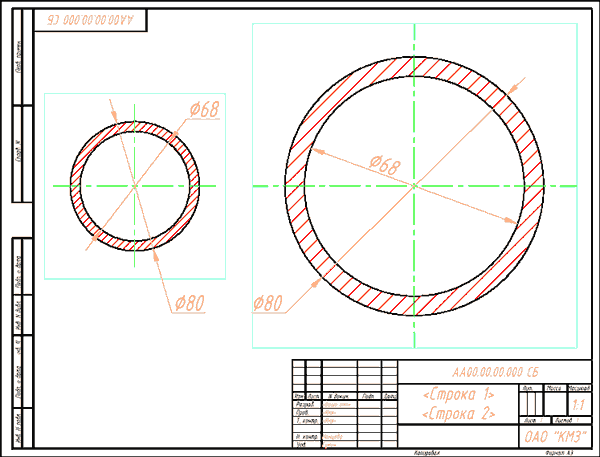

Важнейшим инструментом при работе с видовыми экранами являются ассоциативные размеры. Их особенность в том, что, будучи созданными в пространстве листа, они показывают истинные значения размеров (по модели). В качестве примера приведем одну и ту же деталь, показанную на листе в двух видовых экранах с разными масштабами отображения. На рисунке 11.10 показан вид модели, а на рисунке 11.11 — чертежный лист формата A3 с двумя видовыми экранами с этой модели. Масштаб отображения левого ВЭ 1:1, правого — 2:1. |
|
|
|
|
Рисунок 11.11 |
Для того, чтобы создаваемые размеры были ассоциативными, необходимо два условия:
Размеры должны привязываться к точкам модели, видным «сквозь» ВЭ
В настройках AutoCAD должна быть включена соответствующая опция («Сервис -> Настройка -> Пользовательские» опция «Делать новые размеры ассоциативными» включена)
11.5 Вывод на печать

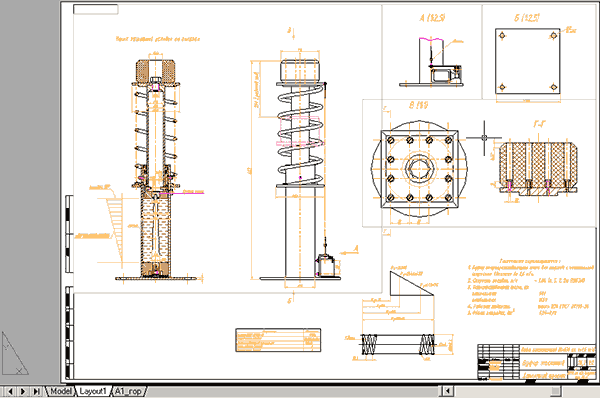

Вывод на печать чертежей AutoCAD зависит от того, каким способом их создавали. Так как в данной работе подробно рассматривается способ оформления чертежных листов с применением видовых экранов, то процесс печати будет рассмотрен именно для таких чертежей. Если чертежи выполнены в пространстве модели, без применения вышеописанных технологий ВЭ, то параметры вывода на печать незначительно отличаются, но эти отличия не являются принципиальными. Будем считать, что после простановки размеров и нанесения пояснительного текста, наш лист готов к печати (см. рис. 11.12) Перед выводом на печать необходимо еще раз вспомнить о свойствах слоев, а именно:
Разным слоям назначены разные цвета.
У разных слоев разные толщины линий.
У разных слоев разные типы отображения линий.
|
|
|
Рисунок 11.12 |
Основным инструментом, позволяющим контролировать правильность вывода на печать, является предварительный просмотр. О нем речь будет идти в самом конце, когда будут выполнены все необходимые настройки печати. Диалог печати условно разделен на две части:
Настройки устройства вывода
Настройки печати данного листа на этом устройстве

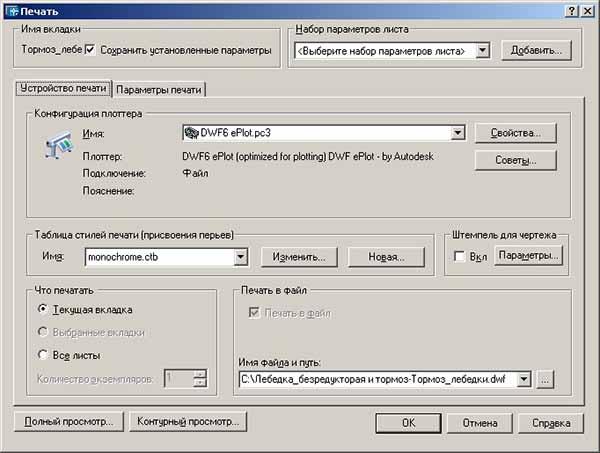

Диалог настроек устройства вывода представлен на рис. 11.13.
|
|
|
Рисунок 11.13 |

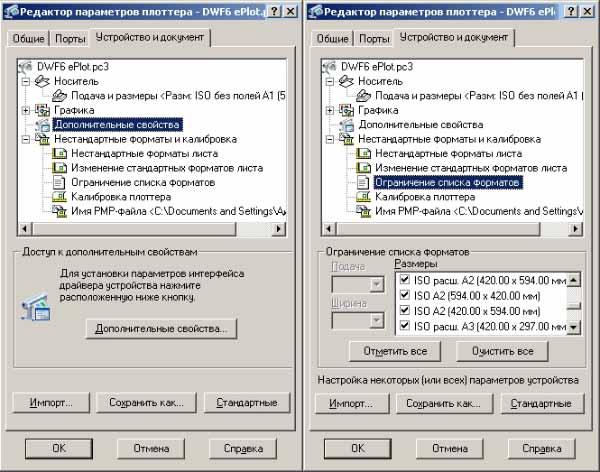

В секции «Конфигурация плоттера» выбирается устройство вывода. Чтобы сделать более глубокие настройки плоттера, существует диалог «Редактор параметров плоттера» (Кнопка «Свойства»). Этот диалог приведен на рис. 11.14а. В разделе «Дополнительные свойства» описываются настройки, характерные для данной модели принтера (плоттера). Обратите внимание на настройку «Ограничение списка форматов» (рис. 11.14б) — это применяется для того, чтобы исключить из списка размеров бумаги те типы, которые заведомо неприменимы, например «ARCH», «ANSI», «ISO B1-B4» и другие. Этот фильтр можно настроить таким образом, чтобы на широкоформатном плоттере можно было бы печатать только форматы А1 и А2, а форматы А3 и А4 выводились бы на лазерный принтер.
|
|
|
Рисунок 11.14 |

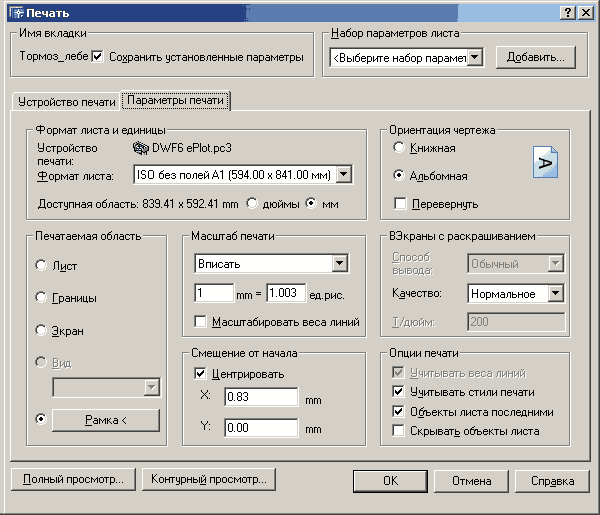

Возвратимся к диалогу настроек устройства вывода (рис. 11.13). В секции «Таблица стилей печати (присвоения перьев)» выбирается таблица соответствий цветов графических объектов AutoCAD и цвета при выводе на бумагу. «Monochrome. ctb» — это стандартная таблица, которая любые цвета выводит на печать черным цветом. На следующей вкладке «Параметры печати» (см. рис. 11.15) представлены настройки вывода конкретного листа. В секции «Формат листа и единицы» выбирается физический формат бумаги, на которую будет осуществляться печать. Обратите внимание, что существует понятие «Доступная область», размеры которой определяются параметрами устройства вывода. В секции «Ориентация чертежа» выбранный формат бумаги соотносится с чертежным листом (горизонтальный или вертикальный формат). В секции «Печатаемая область» выбирается фрагмент, выводимый на печать. Рекомендуется пользоваться инструментом «Рамка» для указания формата чертежного листа. После указания печатаемой области и задания формата листа и его ориентации необходимо убедиться, что в секции «Масштаб печати» выбрано «Вписать» и соотношение 1 мм на печати примерно равно 1 мм на чертеже. (Из-за наличия полей принтера это соотношение всегда таково: 1 мм на печати меньше, чем 1 мм AutoCAD. Для лазерных принтеров формата А4 погрешность может достигать 6-8%.) При выводе на печать больших чертежных листов на малые форматы (например, уменьшение А1 до А4 с целью предварительного просмотра) необходимо воспользоваться опцией «Масштабировать веса линий», чтобы избежать сливания графических объектов.
|
|
|
Рисунок 11.15 |

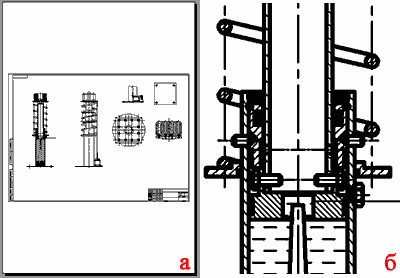

После задания всех установок необходимо убедиться в их правильности. Для этого служит функция «Полный просмотр…». На рис. 11.16а приведен случай, когда формат чертежного листа и формат бумаги плоттера не совпадают, а на рис. 11.16б — случай, когда при печати на малом формате (А4) листа большого формата (А1) не включена опция «Масштабировать веса линий».
|
|
|
Рисунок 11.16 |
